Mantel-Widerstandsthermoemeter mit Anschlusstecker für den direkten Anschluss in Messmodulen
Anwendung/Beschreibung
Das Mantelwiderstandsthermometer (MWT) ist für die universelle Messung von Temperaturen konstruiert. Der Direkte Anschluss an die Messtechnik ermöglicht eine Einfache Handhabung und schnelle Messaufbauten. Kompatibel mit den Messmodulen von:
- CSM - Pt evo
- Ipetronik - M-RTD2
- IMC - Argus Fit UTI6
- Dewesoft - Sirius
Konstruktion
| Ausführung | - Mit Knickschutz - Ohne Knickschutz |
|---|---|
| Messwiderstand | - 1 x PT 100 |
| Anschlussleitung | - RTD Leitung (FEP / FEP 180°C) - Sensorleitung (FEP / PUR) |
| Klassengenauigkeit | - Klasse A - Klasse AA |
| Anschlussleitunglänge | - 0,50 m - 1,0 m - 1,50 m - 2,0 m - 3,00 m - 5,00 m - 10,0 m - Andere Länge in ____m |
| Anschluss der Innenleiter | - 4-Leiterschaltung |
| Manteldurchmesser | - 1,5 mm - 3 mm - Andere Manteldurchmesser - nach Kundenanforderung |
| Nennlänge | Kann nach Kundenwunsch frei gewählt und in mm angegeben werden. |
| Anschlussende | - IMC - Lemo 7 polig - CSM - Lemo 6 polig - Ipetronik - Lemo 4 polig - Dewesoft - DSUB 9 bzw. Lemo 6 polig |
| Zubehör | Klemmverschraubung |
- Mit Knickschutz
- Ohne Knickschutz
- 1 x PT 100
- RTD Leitung (FEP / FEP 180°C)
- Sensorleitung (FEP / PUR)
- Klasse A
- Klasse AA
- 0,50 m
- 1,0 m
- 1,50 m
- 2,0 m
- 3,00 m
- 5,00 m
- 10,0 m
- Andere Länge in ____m
- 4-Leiterschaltung
- 1,5 mm
- 3 mm
- Andere Manteldurchmesser - nach Kundenanforderung
Kann nach Kundenwunsch frei gewählt und in mm angegeben werden.
- IMC - Lemo 7 polig
- CSM - Lemo 6 polig
- Ipetronik - Lemo 4 polig
- Dewesoft - DSUB 9 bzw. Lemo 6 polig
Klemmverschraubung

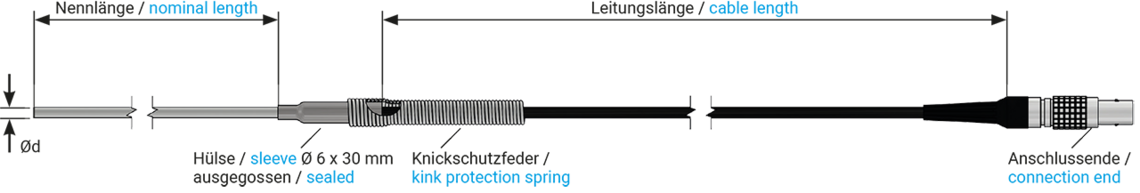

Abmessungen
| Art.-Nr. | Messwiderstand | Länge "L" [mm] | Nennlänge | Leitung | Leitungslänge | Bemerkung | |
|---|---|---|---|---|---|---|---|
| T507-059-257 | 1 x PT 100 A | 1,5 mm | 100 mm | FEP / FEP | 1,00 m | Für Messmodul: CSM Ptevo | Artikel anfragen |
| T509-064-560 | 1 x PT 100 A | 1,5 mm | 200 mm | FEP / FEP | 8,00 m | Für Messmodul: Ipetronik RTD2 | Artikel anfragen |
| T507-065-613 | 1 x PT 100 A | 1,5 mm | 200 mm | FEP | 3,0 m | Für Messmodul: IMC Argus Fit / Chronos | Artikel anfragen |
| TXXX | 1 x PT 100 A | 1,5 mm | 100 mm | FEP / FEP | 1,0 m | Für Messmodul: DEWESOFT Sirius | Artikel anfragen |
Weitere Abmessungen und Farben auf Anfrage.
