Mantel-Widerstandsthermometer mit Anschlussleitung

Anwendung/Beschreibung

Pt100 Widerstandsthermometer mit 2, 3 und 4-Leiterschaltung ist durch seine Bauform und hohe Temperaturbeständigkeit universell einsetzbar. Durch seine schlanke Bauform und dem flexiblen Mantelmaterial kann der Temperaturfühler auch in schwer zugänglichen Positionen verbaut werden. In Verbindung mit einer entsprechenden Klemmverschraubung ist eine einfache Installation des Temperatursensors gewährleistet.

Zusatzinformationen

Bei einer 2-Leiterschaltung kann nur eine Klassengenauigkeit Klasse B bestätigt werden.
Werkstoff 1.4541 +800°C
Bitte beachten Sie, dass die Temperaturbeständigkeit des Fühlers duch den schwächsten Parameter bestimmt wird.

Auf Anfrage erhältlich: ■ Klasse AA ■ Klasse DIN 1/10

Konstruktion

Messwiderstand

- 1 x PT100

- 2 x PT100

Klassengenauigkeit

Klasse A

Klasse B



-30°C bis +300°C

-50°C bis +500°C



-100°C bis +450°C

-196°C bis +600°C

Anschlussarten der Innenleiter

- 2-Leiterschaltung

- 3-Leiterschaltung

- 4-Leiterschaltung

Manteldurchmesser

- 1,5 mm

- 3,0 mm

- 4,5 mm

- andere Manteldurchmesser - nach Kundenanforderung

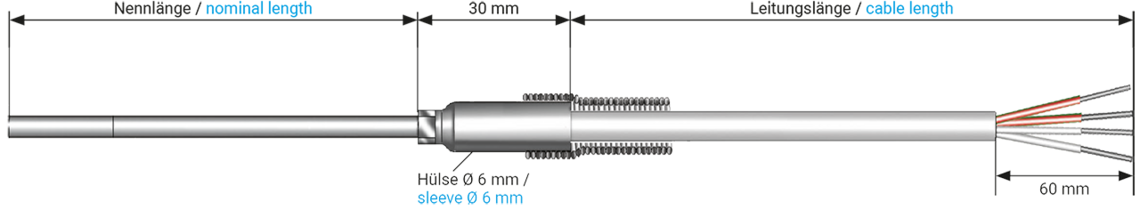

Nennlänge

Kann nach Kundenwunsch frei gewählt und in mm angegeben werden.

Ausführung

- mit Knickschutz

- ohne Knickschutz

Anschlussleitung

- RTD Leitung (FEP / FEP)

- andere Anschlussleitung - nach Kundenanforderung

Anschlusslänge

- 0,5 m

- 1,0 m

- 1,5 m

- 2,0 m

- 3,0 m

- 5,0 m

- 10,0 m

- andere Längen - nach Kundenanforderung

Anschlussende

- blank abisoliert

- Aderendhülsen

- Standardstecker

- Standardkupplung

- freie Enden in mm - nach Kundenanforderung

- andere Anschlussenden

Auf Wunsch möglich

- mit Chargenzeugnis und Chargenkennzeichnung

- Dakks-Kalibrierung auf Anfrage

- Zubehör (fest) - nach Kundenanforderung

Messwiderstand

- 1 x PT100

- 2 x PT100

Klassengenauigkeit

Klasse A

Klasse B



-30°C bis +300°C

-50°C bis +500°C



-100°C bis +450°C

-196°C bis +600°C

Anschlussarten der Innenleiter

- 2-Leiterschaltung

- 3-Leiterschaltung

- 4-Leiterschaltung

Manteldurchmesser

- 1,5 mm

- 3,0 mm

- 4,5 mm

- andere Manteldurchmesser - nach Kundenanforderung

Nennlänge

Kann nach Kundenwunsch frei gewählt und in mm angegeben werden.

Ausführung

- mit Knickschutz

- ohne Knickschutz

Anschlussleitung

- RTD Leitung (FEP / FEP)

- andere Anschlussleitung - nach Kundenanforderung

Anschlusslänge

- 0,5 m

- 1,0 m

- 1,5 m

- 2,0 m

- 3,0 m

- 5,0 m

- 10,0 m

- andere Längen - nach Kundenanforderung

Anschlussende

- blank abisoliert

- Aderendhülsen

- Standardstecker

- Standardkupplung

- freie Enden in mm - nach Kundenanforderung

- andere Anschlussenden

Auf Wunsch möglich

- mit Chargenzeugnis und Chargenkennzeichnung

- Dakks-Kalibrierung auf Anfrage

- Zubehör (fest) - nach Kundenanforderung

Konfigurationsbeispiele

Art.-Nr. Messwiderstand Außen-ø Nennlänge Anschlussarten Leitungstyp Leitungslänge Anschlussende
T507-059-2571 x PT1001,5 mm100 mm4-LeiterschaltungFEP/FEP1000 mmLemo FGA.0B.306 Artikel anfragen
T505-053-4901 x PT1001,5 mm100 mm4-LeiterschaltungFEP/FEP1000 mmblank abisoliert Artikel anfragen
Art.-Nr.
Messwiderstand
Außen-ø
Nennlänge
Anschlussarten
Leitungstyp
Leitungslänge
Anschlussende
T507-059-257
1 x PT100
1,5 mm
100 mm
4-Leiterschaltung
FEP/FEP
1000 mm
Lemo FGA.0B.306
T505-053-490
1 x PT100
1,5 mm
100 mm
4-Leiterschaltung
FEP/FEP
1000 mm
blank abisoliert

Weitere Konfigurationen auf Anfrage möglich.
