Luftstrom-Thermoelement
Anwendung/Beschreibung
Zur Temperaturmessung z.B. an Motorenprüfständen. Besonders geeignet zum Erfassen der Temperatur des Luftstroms, z.B. im Turbolader. Der kleine Durchmesser der Messspitze garantiert eine schnelle Ansprechzeit. Die Abschirmung der Leitung dient zugleich als mechanischer Schutz sowie als Schutz vor elektromagnetischen Störeinflüssen. Die Befestigung findet üblicherweise mit Klemmverschraubung statt.

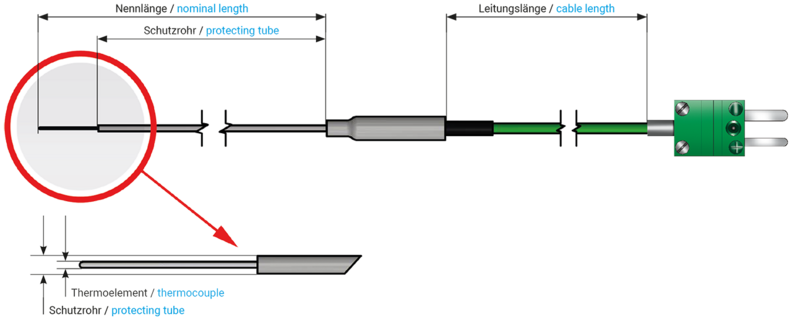

Konstruktion
| Thermopaar | Folgende Thermopaar-Typen können je nach Einsatzzweck gewählt werden: - 1 x Typ J - 2 x Typ J - 1 x Typ K - 2 x Typ K - andere Thermopaare - nach Kundenanforderung |
|---|---|
| Mantelwerkstoff | - 1.4541 (+800°C) - 2.4816 (+1100°C) - andere Mantelwerkstoffe - nach Kundenanforderung |
| Schutzrohr | Kann nach Kundenwunsch frei gewählt und in mm angegeben werden. |
| Anschlussende | - Miniaturstecker - Miniaturkupplung - Standardstecker - Standardkupplung - freie Enden in mm - nach Kundenanforderung - andere Anschlussenden |
| Ausführungsarten der Messspitze | - Klasse 1, Form A, isolierte Messspitze - Klasse 1, Form B, verschweißte Messspitze |
| Nennlänge | Kann nach Kundenwunsch frei gewählt und in mm angegeben werden. |
| Auf Wunsch möglich | - mit Chargenzeugnis und Chargenkennzeichnung - Dakks-Kalibrierung auf Anfrage - Zubehör (fest) nach Kundenanforderung |
Folgende Thermopaar-Typen können je nach Einsatzzweck gewählt werden:
- 1 x Typ J
- 2 x Typ J
- 1 x Typ K
- 2 x Typ K
- andere Thermopaare - nach Kundenanforderung
- 1.4541 (+800°C)
- 2.4816 (+1100°C)
- andere Mantelwerkstoffe - nach Kundenanforderung
Kann nach Kundenwunsch frei gewählt und in mm angegeben werden.
- Miniaturstecker
- Miniaturkupplung
- Standardstecker
- Standardkupplung
- freie Enden in mm - nach Kundenanforderung
- andere Anschlussenden
- Klasse 1, Form A, isolierte Messspitze
- Klasse 1, Form B, verschweißte Messspitze
Kann nach Kundenwunsch frei gewählt und in mm angegeben werden.
- mit Chargenzeugnis und Chargenkennzeichnung
- Dakks-Kalibrierung auf Anfrage
- Zubehör (fest) nach Kundenanforderung
Konfigurationsbeispiele
| Art.-Nr. | Ø MTE | Ø Schutzrohr | Werkstoff | Nennlänge | Leitung | Leitungslänge | Anschlussende | |
|---|---|---|---|---|---|---|---|---|
| T207-058-948 | 0,50 mm | 1,50 mm | 2.4816 | 138 mm | 2 x 0,22 mm² FEP/C/FEP | 250 mm | Miniaturstecker | Artikel anfragen |
| T207-058-946 | 1,50 mm | 3,00 mm | 2.4816 | 150 mm | 2 x 0,22 mm² FEP/C/FEP | 250 mm | Miniaturstecker | Artikel anfragen |
| T207-055-402 | 1,50 mm | 3,00 mm | 2.4816 | 150 mm | 2 x 0,22 mm² FEP/C/FEP | 3000 mm | Miniaturstecker | Artikel anfragen |
Weitere Konfigurationen auf Anfrage möglich.
