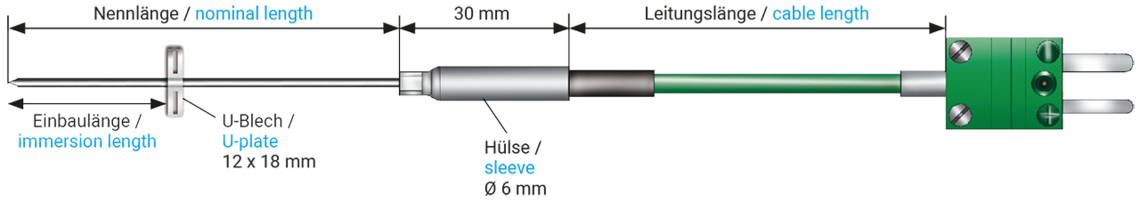

Kühlwasserschlauch-Thermoelement

Kühlwasserschlauch-Thermoelement

Kühlwasserschlauch-Thermoelement

Anwendung/Beschreibung

Das Kühlwasser-Schlauch Thermoelement ist besonders geeignet zum Erfassen der Temperatur der Kühlflüssigkeit in Kühlschläuchen am Motor. Sollte die Temperaturerfassung nicht mehr erwünscht sein, kann das Mantelmaterial hinter dem Hochtemperatur-Kabelbinder einfach und unkompliziert abgeschnitten werden. Großer Vorteil ist der Zeitgewinn, den man dadurch erreicht, dass es nicht nötig ist, die Kühlflüssigkeit abzulassen. Das Kühlschlauchsystem bleibt dicht.

Zusatzinformationen

Grenzabweichung: Klasse 1
Bitte beachten Sie, dass die Temperaturbeständigkeit des Fühlers durch den schwächsten Parameter bestimmt wird.

Um das Kühlwasserschlauchelement wiederverwenden zu können, kann mit dem Blindverschluss die entstandene Öffnung dauerhaft verschlossen werden! Blindverschluss Art.-Nr: T061-041-908

Konstruktion

Thermopaar

Folgende Thermopaar-Typen können je nach Einsatzzweck gewählt werden:

- 1 x Typ J

- 1 x Typ K

- andere Thermopaare - nach Kundenanforderung

Ausführungsarten der Messspitze

- Klasse 1, Form A, isolierte Messspitze

- Klasse 1, Form B, verschweißte Messspitze

Manteldurchmesser

1,5 mm

Einstechspitze

- gerade

- gebogen

Mantelwerkstoff

- 1.4541

- andere Mantelwerksstoffe - nach Kundenanforderung

Nennlänge

Kann nach Kundenwunsch frei gewählt und in mm angegeben werden.

Einbaulänge

Kann nach Kundenwunsch frei gewählt und in mm angegeben werden.

Anschlussleitung

- Thermoleitung 2 x 0,22 mm² (FEP / C / FEP)

- Thermoleitung 2 x 0,22 mm² (FEP / FEP)

- andere Anschlussleitungen - nach Kundenanforderung

Anschlussleitungslänge

- 0,5 m

- 1,0 m

- 1,5 m

- 2,0 m

- 3,0 m

- 5,0 m

- 10,0 m

- andere Längen - nach Kundenanforderung

Anschlussende

- Miniaturstecker

- Miniaturkupplung

- Standardstecker

- Standardkupplung

- freie Enden in mm - nach Kundenanforderung

- andere Anschlussenden

Auf Wunsch möglich

mit Chargenzeugnis und Chargenkennzeichnung

Thermopaar

Folgende Thermopaar-Typen können je nach Einsatzzweck gewählt werden:

- 1 x Typ J

- 1 x Typ K

- andere Thermopaare - nach Kundenanforderung

Ausführungsarten der Messspitze

- Klasse 1, Form A, isolierte Messspitze

- Klasse 1, Form B, verschweißte Messspitze

Manteldurchmesser

1,5 mm

Einstechspitze

- gerade

- gebogen

Mantelwerkstoff

- 1.4541

- andere Mantelwerksstoffe - nach Kundenanforderung

Nennlänge

Kann nach Kundenwunsch frei gewählt und in mm angegeben werden.

Einbaulänge

Kann nach Kundenwunsch frei gewählt und in mm angegeben werden.

Anschlussleitung

- Thermoleitung 2 x 0,22 mm² (FEP / C / FEP)

- Thermoleitung 2 x 0,22 mm² (FEP / FEP)

- andere Anschlussleitungen - nach Kundenanforderung

Anschlussleitungslänge

- 0,5 m

- 1,0 m

- 1,5 m

- 2,0 m

- 3,0 m

- 5,0 m

- 10,0 m

- andere Längen - nach Kundenanforderung

Anschlussende

- Miniaturstecker

- Miniaturkupplung

- Standardstecker

- Standardkupplung

- freie Enden in mm - nach Kundenanforderung

- andere Anschlussenden

Auf Wunsch möglich

mit Chargenzeugnis und Chargenkennzeichnung

Konfigurationsbeispiele

Art.-Nr. Typ Nennlänge Einbaulänge Einstechspitze Leitung Leitungslänge Anschlussende
T844-041-357K70 mm20 mmgerade2 x 0,22 mm² FEP/C/FEP1500 mmMiniaturstecker Artikel anfragen
T844-056-135K80 mm10 mmgerade2 x 0,22 mm² FEP/C/FEP2000 mmMiniaturstecker Artikel anfragen
T844-057-278K40 mm20 mmgerade2 x 0,22 mm² FEP/C/FEP2000 mmMiniaturstecker Artikel anfragen
T844-059-310K80 mm14 mmgerade2 x 0,22 mm² FEP/C/FEP2000 mmMiniaturstecker Artikel anfragen
Art.-Nr.
Typ
Nennlänge
Einbaulänge
Einstechspitze
Leitung
Leitungslänge
Anschlussende
T844-041-357
K
70 mm
20 mm
gerade
2 x 0,22 mm² FEP/C/FEP
1500 mm
Miniaturstecker
T844-056-135
K
80 mm
10 mm
gerade
2 x 0,22 mm² FEP/C/FEP
2000 mm
Miniaturstecker
T844-057-278
K
40 mm
20 mm
gerade
2 x 0,22 mm² FEP/C/FEP
2000 mm
Miniaturstecker
T844-059-310
K
80 mm
14 mm
gerade
2 x 0,22 mm² FEP/C/FEP
2000 mm
Miniaturstecker

Weitere Konfigurationen auf Anfrage möglich.
