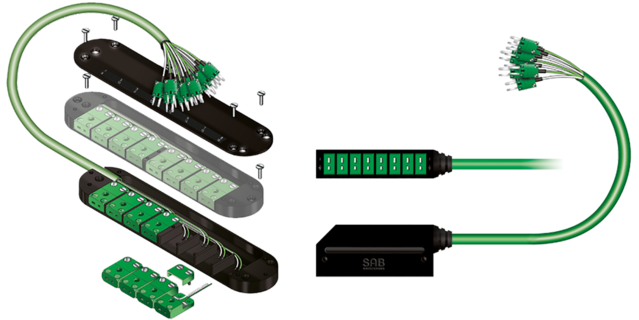

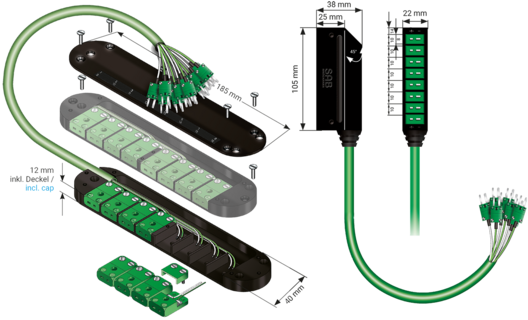

8-fach und 16-fach Steckerverbinder in Kunststoff / Aluminium

Anwendung/Beschreibung

Der 8-fach und 16-fach Steckerverbinder in Kunststoff oder Aluminium kommt z.B. in der Automobilindustrie in Testfahrzeugen zum Einsatz.
Hier können Thermoelemente praktisch und einfach angeschlossen werden. Kommt es zu einem Ausfall, kann das defekte Element ohne großen Aufwand ausgetauscht werden. An Testmotoren werden an den verschiedensten Stellen Temperaturen gemessen, z.B. in der Ölwanne, in den Kühlschläuchen, im Abgasstrom etc. Hier können bequem, die von den einzelnen Messpunkten kommenden Leitungen, in die Steckerleiste eingesteckt werden. Der Vorteil ist ein reduzierter Verkabelungsaufwand. Auf Wunsch können Firmenlogo bzw. Firmenname sowie individuelle Befestigungsbohrungen vorgesehen werden.

Die Kunststoffsteckerleiste bietet außerdem Griffmulden zur praktischen Handhabung. Durch das Kunststoffgehäuse werden Beschädigungen im Fahrgastraum vermieden. Die kleinere und somit platzsparende Bauform bietet einen Vorteil zur Aluminiumsteckerleiste.

Konstruktion

Anzahl Steckverbinder

- 8 Miniaturkupplungen

- 16 Miniaturkupplungen

Anschlussleitung

- Thermoleitung 2 x 0,22 mm² (FEP / C / FEP)

- Thermoleitung 2 x 0,22 mm² (FEP / FEP)

- andere Anschlussleitungen – nach Kundenanforderung

Anschlussleitungslänge

- 0,5 m

- 1,0 m

- 1,5 m

- 2,0 m

- 3,0 m

- 5,0 m

- 10,0 m

- andere Längen - nach Kundenanforderungen

Anschlussende

- Miniaturstecker

- Miniaturkupplung

- Standardstecker

- Standardkupplung

- freie Enden in mm - nach Kundenanforderung

- andere Anschlussenden

Ausführung

- 8-fach, Kunststoff

- 8-fach, Aluminium

- 16-fach, Aluminium

Anzahl Steckverbinder

- 8 Miniaturkupplungen

- 16 Miniaturkupplungen

Anschlussleitung

- Thermoleitung 2 x 0,22 mm² (FEP / C / FEP)

- Thermoleitung 2 x 0,22 mm² (FEP / FEP)

- andere Anschlussleitungen – nach Kundenanforderung

Anschlussleitungslänge

- 0,5 m

- 1,0 m

- 1,5 m

- 2,0 m

- 3,0 m

- 5,0 m

- 10,0 m

- andere Längen - nach Kundenanforderungen

Anschlussende

- Miniaturstecker

- Miniaturkupplung

- Standardstecker

- Standardkupplung

- freie Enden in mm - nach Kundenanforderung

- andere Anschlussenden

Ausführung

- 8-fach, Kunststoff

- 8-fach, Aluminium

- 16-fach, Aluminium

Konfigurationsbeispiele

Art.-Nr. Material Kanäle Leitung Leitungslänge Abmantellänge Anschlussende
T065-052-975Kunststoff88 x 2 x 0,22 mm² FEP/C/FEP1000 mm100 mmMiniaturstecker Artikel anfragen
T065-053-717Kunststoff88 x 2 x 0,22 mm² FEP/C/FEP1000 mm100 mmblank absioliert Artikel anfragen
T065-058-810Aluminium88 x 2 x 0,22 mm² FEP/C/FEP1000 mm250 mmMiniaturstecker Artikel anfragen
T065-038-531Aluminium1616 x 2 x 0,22 mm² FEP/C/FEP1000 mm300 mmMiniaturstecker Artikel anfragen
Art.-Nr.
Material
Kanäle
Leitung
Leitungslänge
Abmantellänge
Anschlussende
T065-052-975
Kunststoff
8
8 x 2 x 0,22 mm² FEP/C/FEP
1000 mm
100 mm
Miniaturstecker
T065-053-717
Kunststoff
8
8 x 2 x 0,22 mm² FEP/C/FEP
1000 mm
100 mm
blank absioliert
T065-058-810
Aluminium
8
8 x 2 x 0,22 mm² FEP/C/FEP
1000 mm
250 mm
Miniaturstecker
T065-038-531
Aluminium
16
16 x 2 x 0,22 mm² FEP/C/FEP
1000 mm
300 mm
Miniaturstecker

Weitere Konfigurationen auf Anfrage möglich.
