16 Kanäle mit FEP isolierter Leitung und Miniaturstecker/ Miniaturkupplung
Anwendung/Beschreibung

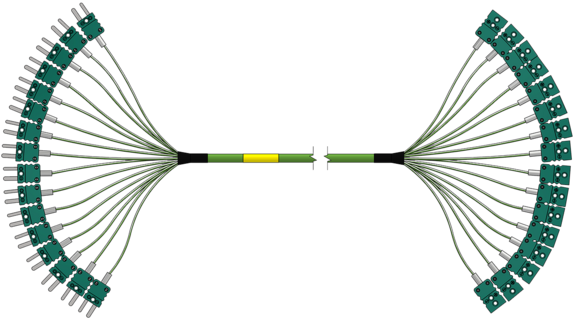

16-Kanal Thermoelement-Verlängerung mit Miniatursteckverbindern
Diese Ausführung basiert auf einer Thermoleitung (16×2×0,22 mm²) mit FEP-Isolierung, Kupferschirmung und einem Temperaturbereich von -25 °C bis +180 °C. Sie ist ausgelegt für den zuverlässigen Mehrkanalbetrieb in Prüfständen, der Automobilentwicklung und industriellen Anwendungen.
Die Verwendung schraubbarer Miniaturstecker/-kupplungen gewährleistet sichere, verlustarme Verbindungen, die mechanisch robust bleiben - auch bei häufigem Ein- und Abstecken. Dank platzsparender Bauweise und variablem Längenangebot lässt sie sich flexibel in anspruchsvolle Messsysteme integrieren.
Produktvorteile
- Einfaches Handling und schnelle Installation
- Mechanisch robust und langlebig
- Platzsparende Bauweise
- Temperaturbeständig bis + 180 °C
- Variable Leitungslängen
Leitungsdaten
| Anschlussleitung | Thermoleitung 16 x 2 x 0,22 mm² |
|---|---|
| Isolation | FEP |
| Schirmung | Geflecht aus verzinnten Kupferdrähten |
| Außenmantel | FEP |
| Durchmesser | 6,9 mm |
| Temperaturbereich | -25°C/+180°C |
Thermoleitung 16 x 2 x 0,22 mm²
FEP
Geflecht aus verzinnten Kupferdrähten
FEP
6,9 mm
-25°C/+180°C

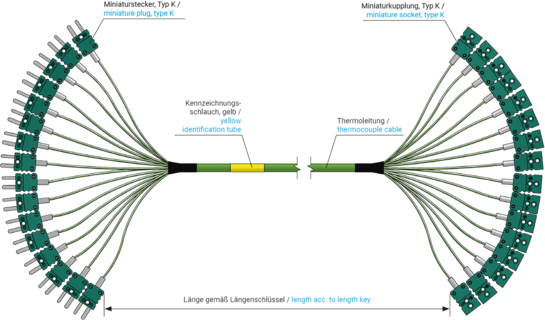

Steckverbinder
| Seite 1 | Miniaturstecker (Schraubbar) |
|---|---|
| Seite 2 | Miniaturkupplung (Schraubbar) |
Miniaturstecker (Schraubbar)
Miniaturkupplung (Schraubbar)
Konfigurationsbeispiel
| Art.-Nr. | Typ | Leitungslänge | |
|---|---|---|---|
| S0435-4041-00100 | Typ K | 1000 mm | Artikel anfragen |
| S0435-4041-00200 | Typ K | 2000 mm | Artikel anfragen |
| S0435-4041-00300 | Typ K | 3000 mm | Artikel anfragen |
| S0435-4041-00500 | Typ K | 5000 mm | Artikel anfragen |
| S0435-4041-01000 | Typ K | 10000 mm | Artikel anfragen |
Weitere Längen auf Anfrage.
