T260

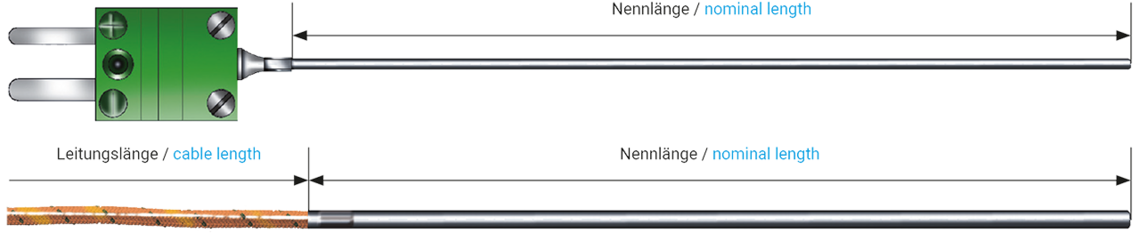

Einsteckthermoelement mit Anschlussleitung

Einsteckthermoelement mit Anschlussleitung

Einsteckthermoelement mit Anschlussleitung

Anwendung/Beschreibung

Zusatzinformationen

  • Hochtemperatur-Fühler!

Konstruktion

Anschlussleitung

- THEL 0,22 mm²

- Litze/Glasseide/Glasseide/Pi-Folie

- temperaturbeständig bis +400°C



- THEL 0,20mmØ

- Draht/Pi-Folie/Pi-Folie/Blanker Draht (+ Schenkel)

- temperaturbeständig bis +400°C

Thermopaar

Folgende Thermopaar-Typen können je nach Einsatzzweck gewählt werden:

- 1 x Typ L

- 1 x Typ J

- 1 x Typ K

- andere Thermopaare - nach Kundenanforderung

Typ L gemäß DIN 43710

Typ J und K gemäß DIN EN 60584

Hülsen-Ø

- 1,5 mm (nur mit THEL 0,20 mmØ möglich)

- 3,0 mm

Ausführung der Leitungsenden

- blank abisoliert

- Kabelschuhe M4

- Aderendhülsen

- Miniaturstecker

- Miniaturkupplung

- andere Leitungsenden - nach Kundenanforderung

Anschlussleitungslänge

- 1,0 m

- 1,5 m

- 2,0 m­

- 2,5 m

- 3,0 m

- 4,0 m

- 5,0 m

- 10,0 m

- andere Leitungslänge - nach Kundenanforderung

Ausführungsarten Messspitze

- Form A, isolierte Messspitze

- Form B, verschweißte Messspitze

Nennlänge

Kann nach Kundenwunsch frei gewählt und in mm angegeben werden.

Anschlussleitung

- THEL 0,22 mm²

- Litze/Glasseide/Glasseide/Pi-Folie

- temperaturbeständig bis +400°C



- THEL 0,20mmØ

- Draht/Pi-Folie/Pi-Folie/Blanker Draht (+ Schenkel)

- temperaturbeständig bis +400°C

Thermopaar

Folgende Thermopaar-Typen können je nach Einsatzzweck gewählt werden:

- 1 x Typ L

- 1 x Typ J

- 1 x Typ K

- andere Thermopaare - nach Kundenanforderung

Typ L gemäß DIN 43710

Typ J und K gemäß DIN EN 60584

Hülsen-Ø

- 1,5 mm (nur mit THEL 0,20 mmØ möglich)

- 3,0 mm

Ausführung der Leitungsenden

- blank abisoliert

- Kabelschuhe M4

- Aderendhülsen

- Miniaturstecker

- Miniaturkupplung

- andere Leitungsenden - nach Kundenanforderung

Anschlussleitungslänge

- 1,0 m

- 1,5 m

- 2,0 m­

- 2,5 m

- 3,0 m

- 4,0 m

- 5,0 m

- 10,0 m

- andere Leitungslänge - nach Kundenanforderung

Ausführungsarten Messspitze

- Form A, isolierte Messspitze

- Form B, verschweißte Messspitze

Nennlänge

Kann nach Kundenwunsch frei gewählt und in mm angegeben werden.
