T427

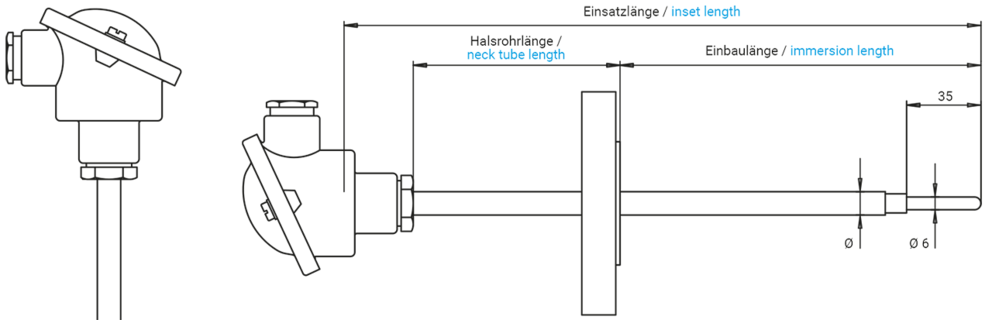

Flansch-Schutzarmatur für Messeinsätze Ø 3 mm

Flansch-Schutarmatur für Messeinsätze Ø 3 mm

Flansch-Schutarmatur für Messeinsätze Ø 3 mm

Aufbau

Schutzrohr Form FS mit verjüngter Messspitze (Schnellansprechend)

■ 1.4571 Ø 11 x 2 mm

■ 1.4571 Ø 11 x 2 mm - HALAR® - Beschichtung

Messeinsatz

■ ohne Messeinsatz

■ mit Messeinsatz - nach Kundenanforderung

Flansch

■ DN 20 PN 40 DIN EN 1092-1

■ DN 25 PN 40 DIn EN 1092-1

■ DN 40 PN 40 DIN EN 1092-1

■ DN 50 PN 40 DIN EN 1092-1

Anschlusskopf

■ B (KE 122)     ■ DAN-WZ (KE 202)

■ DAN-Z (KE 064)     ■ DAN-WS (KE 204)

■ DAN-S (KE 066)     ■ BNK (KK 029)

■ ohne Anschlusskopf

■ anderer Anschlusskopf - nach Kundenanforderung

Einbau-/Halsrohr-/Einsatzlänge

■ 100/120/255 mm     ■ 250/120/405 mm

■ 160/120/315 mm     ■ 400/120/555 mm

■ andere Längen - nach Kundenanforderung
