T413

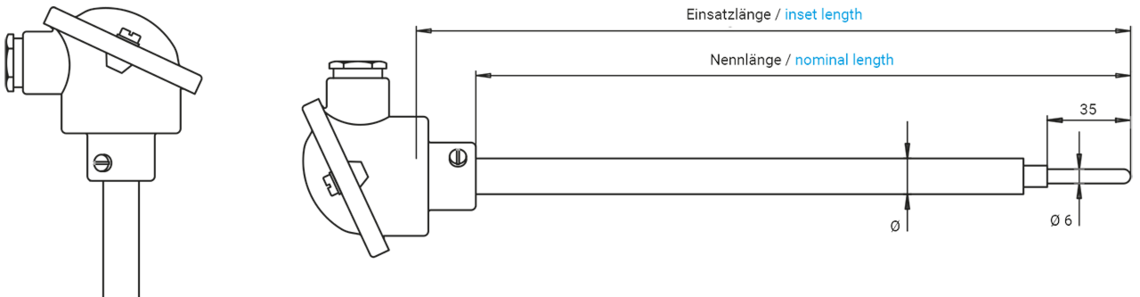

Eintauch-Schutzarmatur für Messeinsätze Ø 3 mm

Eintauch-Schutzarmatur für Messeinsätze Ø 3 mm

Eintauch-Schutzarmatur für Messeinsätze Ø 3 mm

Aufbau

Schutzrohr Form AS mit verjüngter Messspitze (Schnellansprechend)

■ 1.0305 Ø 15 x 2 mm

■ 1.4571 Ø 15 x 2 mm

■ 1.4762 Ø 15 x 2 mm

■ 1.4841 Ø 15 x 2 mm

Messeinsatz

■ ohne Messeinsatz

■ mit Messeinsatz - nach Kundenanforderung

Befestigungsmöglichkeit

■ ohne Befestigung     ■ mit Gewindemuffe G3/ 4 A

■ mit Anschlagflanch     ■ mit Gewindemuffe G1 A

■ mit Gewindemuffe G1/2 A     ■ mit Einschraubzapfen G1/2 A

Anschlusskopf

■ B (KE 021)     ■ DAN-WZ (KE 201)     ■ DAN-Z (KE 063)

■ DAN-WS (KE 203)     ■ DAN-S (KE 065)     ■ BNK (KK 028)

■ anderer Anschlusskopf - nach Kundenanforderung

Nennlänge/Einsatzlänge

■ 500/525 mm     ■ 1400/1425 mm     ■ 250/275 mm

■ 710/735 mm     ■ 2000/2025 mm     ■ 355/380 mm

■ 1000/1025 mm     ■ 180/205 mm

■ andere Längen - nach Kundenanforderung
