SABIX® BL 409 C FRNC
Halogenfreie flexible Energieleitung mit Cu-Gesamtabschirmung 0,6/1 kV

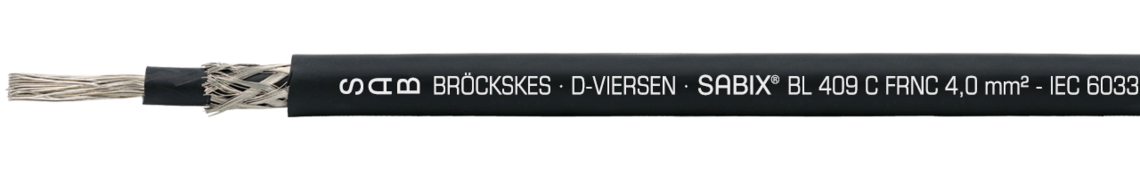

Aufdruck-Beispiel für SABIX® BL 409 C FRNC 64090186: SAB BRÖCKSKES · D-VIERSEN · SABIX® BL 409 C FRNC 4,0mm² - IEC 60332-3-22 - 0,6/1kV DNV CE und laufende Meterbedruckung
Anwendung/Beschreibung
Speziell für den Einsatz in der Schiffbauindustrie
Produktvorteile
- halogenfrei
- asbestfrei
- geschirmt, gute EMV-Eigenschaften
- keine Brandweiterleitung
- flammhemmend und selbstverlöschend
- flexibel
- für Anwendungen nach Hongkong Convention Inhaltsstoffe geprüft nach den Vorgaben der Hong Kong Convention (2009) der IMO
- Approbationen: DNV
Zusatzinformationen
Auf Wunsch möglich:
- blanke Cu-Litzen
- abweichende Aderkennzeichnung und Mantelfarbe
Konstruktion
| Leiter | verzinnte Cu-Litze nach IEC 60228, VDE 0295, Klasse 5 |
|---|---|
| Isolierhülle | Spezial SABIX® |
| Aderkennzeichnung | schwarz (RAL 9005) |
| Abschirmung | Geflecht aus verzinnten Cu-Runddrähten |
| Mantelmaterial | Spezial SABIX® SHF 1 Mischung nach IEC 60092-360 |
| Mantelfarbe | schwarz (RAL 9005) |
verzinnte Cu-Litze nach IEC 60228, VDE 0295, Klasse 5
Spezial SABIX®
schwarz (RAL 9005)
Geflecht aus verzinnten Cu-Runddrähten
Spezial SABIX®
SHF 1 Mischung nach IEC 60092-360
schwarz (RAL 9005)
Technische Daten
| Nennspannung | Uo/U 0,6/1 kV |
|---|---|
| Prüfspannung | Ader/Ader 4000 V |
| Mindestbiegeradius | fest verlegt: 15 x d frei beweglich: 10 x d |
| Temperaturbereich | nicht bewegt: -40/+90 °C bewegt: -30/+90 °C |
| Halogenfreiheit | nach IEC 60754-1 + VDE 0482-754-1 |
| Brennverhalten | keine Brandweiterleitung nach IEC 60332-3-22 + VDE 0482-332-3-22 Cat. A. Flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2 |
| Korrosivität der Brandgase | IEC 60754-2 + VDE 0482-754-2 werden erfüllt - keine Entwicklung von korrosiven Brandgasen |
| Rauchdichte | nach IEC 61034 + VDE 0482-1034 |
| Flexibilität | sehr gut |
| Schadstofffrei | gemäß RoHS-Richtlinie der Europäischen Union |
Uo/U 0,6/1 kV
Ader/Ader 4000 V
fest verlegt: 15 x d
frei beweglich: 10 x d
nicht bewegt: -40/+90 °C
bewegt: -30/+90 °C
nach IEC 60754-1 + VDE 0482-754-1
keine Brandweiterleitung nach IEC 60332-3-22 + VDE 0482-332-3-22 Cat. A.
Flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2
IEC 60754-2 + VDE 0482-754-2 werden erfüllt - keine Entwicklung von korrosiven Brandgasen
nach IEC 61034 + VDE 0482-1034
sehr gut
gemäß RoHS-Richtlinie der Europäischen Union
Abmessungen
| Art.-Nr. | Nennquerschnitt | Außen-ø ± 5% | Cu-Zahl |
Leitungs- gewicht ≈ | |
|---|---|---|---|---|---|
| L64090180 | 1 mm² | 5,8 mm | 23,5 kg/km | 55 kg/km | Artikel anfragen |
| L64090182 | 1,5 mm² | 6,1 mm | 28,4 kg/km | 63 kg/km | Artikel anfragen |
| L64090184 | 2,5 mm² | 6,5 mm | 39,9 kg/km | 76 kg/km | Artikel anfragen |
| L64090186 | 4 mm² | 7,5 mm | 57,9 kg/km | 104 kg/km | Artikel anfragen |
| L64090187 | 6 mm² | 8 mm | 77,4 kg/km | 126 kg/km | Artikel anfragen |
| L64090188 | 10 mm² | 9,2 mm | 122,1 kg/km | 183 kg/km | Artikel anfragen |
| L64090189 | 16 mm² | 10,6 mm | 182,8 kg/km | 252 kg/km | Artikel anfragen |
| L64090190 | 25 mm² | 12,6 mm | 294,6 kg/km | 385 kg/km | Artikel anfragen |
| L64090191 | 35 mm² | 14,6 mm | 421,8 kg/km | 536 kg/km | Artikel anfragen |
| L64090192 | 50 mm² | 16,3 mm | 578,1 kg/km | 716 kg/km | Artikel anfragen |
| L64090193 | 70 mm² | 18,8 mm | 784 kg/km | 935 kg/km | Artikel anfragen |
| L64090194 | 95 mm² | 21,5 mm | 1050,8 kg/km | 1241 kg/km | Artikel anfragen |
| L64090195 | 120 mm² | 23,5 mm | 1318,2 kg/km | 1512 kg/km | Artikel anfragen |
| L64090196 | 150 mm² | 25,6 mm | 1610,8 kg/km | 1835 kg/km | Artikel anfragen |
| L64090197 | 185 mm² | 27,9 mm | 1352,1 kg/km | 2200 kg/km | Artikel anfragen |
| L64090198 | 240 mm² | 31,9 mm | 2508,6 kg/km | 2899 kg/km | Artikel anfragen |
gewicht ≈
Weitere Abmessungen und Farben auf Anfrage.
