Produkt-Details

USB 2.0 Leitung

Datenblatt für USB 2.0 Leitung herunterladen

Fragen zu unseren Produkten?

Anwendung

Hybridleitung USB 2.0 - (2 x 0,22 mm²)ST + 2 x 0,50 mm² für Torsions-Anwendungen bis zu ± 180°/m an Robotern.

Besondere Merkmale

Torsionsfähig
Robotertauglich
Geschirmt

Zusatzinformationen

Übertragungslängen bis zu 10 m

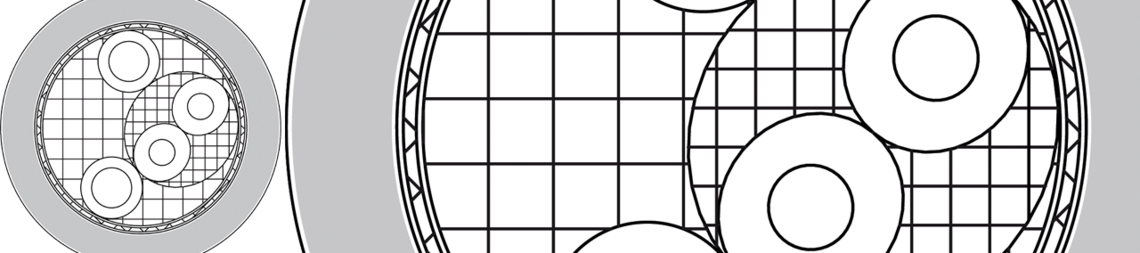

Aufbau

Abmessung	(2 x 0,22 mm²)ST + 2 x 0,50 mm²
Leiter	Adern 0,22 mm²: versilberte Cu-Litze Adern 0,50 mm²: blanke Cu-Litze
Isolierhülle	SABIX®
Aderkennzeichung	Adern 0,22 mm²: weiß, grün Adern 0,50 mm²: schwarz, rot
Verseilung	Baumwolle
Abschirmung	Geflecht aus verzinnten Cu-Runddrähten
Bewicklung	Vlies
Außenmantel	PUR, tiefschwarz

Abmessung

(2 x 0,22 mm²)ST + 2 x 0,50 mm²

Leiter

Adern 0,22 mm²: versilberte Cu-Litze

Adern 0,50 mm²: blanke Cu-Litze

Isolierhülle

SABIX®

Aderkennzeichung

Adern 0,22 mm²: weiß, grün

Adern 0,50 mm²: schwarz, rot

Verseilung

Baumwolle

Abschirmung

Geflecht aus verzinnten Cu-Runddrähten

Bewicklung

Vlies

Außenmantel

PUR, tiefschwarz

Technische Daten

Artikelnummer	L0658-9007
Betriebsspitzenspannung	max. 350 V
Spannung UL/CSA	300 V
Prüfspannung	Ader/Ader 2000 V Ader/Schirm 2000 V
Temperaturbereich	UL/CSA: bis +80°C bewegt: -40°C bis +90°C fest verlegt: -50°C bis +90°C
Mindestbiegeradius	bewegt: 7,5 x d fest verlegt: 5 x d dauerflexibel: 10 x d
Torsionswinkel	bis zu ± 180°/m
Schadstofffrei	gemäß RoHS-Richtlinie der Europäischen Union

Artikelnummer

L0658-9007

Betriebsspitzenspannung

max. 350 V

Spannung UL/CSA

300 V

Prüfspannung

Ader/Ader 2000 V

Ader/Schirm 2000 V

Temperaturbereich

UL/CSA: bis +80°C

bewegt: -40°C bis +90°C

fest verlegt: -50°C bis +90°C

Mindestbiegeradius

bewegt: 7,5 x d

fest verlegt: 5 x d

dauerflexibel: 10 x d

Torsionswinkel

bis zu ± 180°/m

Schadstofffrei

gemäß RoHS-Richtlinie der Europäischen Union
