PUR-Hybridleitung

2-geteilte EMZ-Schweißzangen Leitung

Anwendung

2-geteilte EMZ-Schweißzangen Leitung für Schlauchpakete an Industrierobotern.

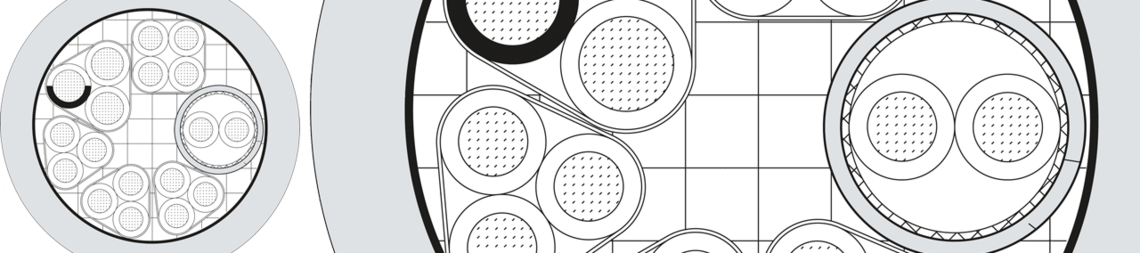

Aufbau

Abmessung

L0803-9129: (4 x 2 x 0,25 mm²)D + 2 x (2 x 0,50mm²)D + (5 x 0,50mm²)D + (5 x 1,50 mm²)D

L0803-9130: (4 x 2 x 0,25 mm²)D + 2 x (2 x 0,50mm²)D + (5 x 0,50mm²)D + (4 x 0,75 mm²)D

Leiter

blanke Cu-Litze

Isolierhülle

TPE

Aderkennzeichnung

Adern 0,25 mm²: farbig nach DIN 47100

Adern 0,50 mm²: weiße Adern mit fortlaufendem Ziffernaufdruck

Adern 0,75 mm²: weiße Adern mit fortlaufendem Ziffernaufdruck + grün/gelb

Adern 1,50 mm²: weiße Adern mit fortlaufendem Ziffernaufdruck + grün/gelb + grün/gelb

Bewicklung

PTFE-Folie

Abschirmung

Geflecht aus verzinnten Cu-Runddrähten

Innenmantel

TPE, tiefschwarz

Abschirmung

Geflecht aus verzinnten Cu-Runddrähten

Bewicklung

Vlies

Außenmantel

PUR, tiefschwarz

Technische Daten

Artikelnummern

L0803-9129

L0803-9130

Betriebsspitzenspannung

max. 450 V (0,25 mm²)

max. 600 V (0,50 mm² + 1,50 mm²)

Prüfwechselspannung

Ader/Ader 2500 V (0,25 mm²)

3000 V (0,50 mm² + 1,50 mm²)

Ader/Schirm 1500 V (0,25 mm²)

2000 V (0,50 mm² + 1,50 mm²)

Schirm/Schirm 2000 V

Temperaturbereich

bewegt: 10 x d

fest verlegt: 5 x d

Mindestbiegeradius

bewegt: 10 x d

fest verlegt: 5 x d

Schadstofffrei

gemäß RoHS-Richtlinie der Europäischen Union
