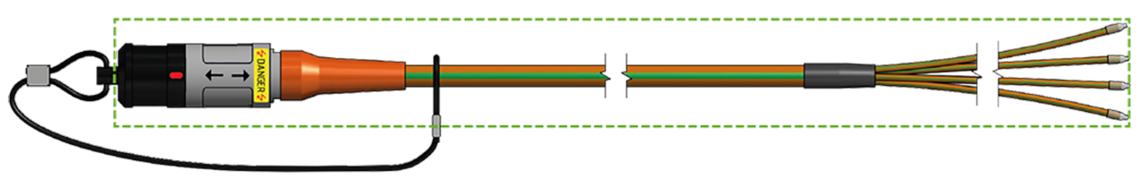

HV 4-Kanal Thermoelement mit FEP isolierten Thermokanälen Typ K
Anwendung/Beschreibung
HV-sichere Temperaturmessung in Hochvoltumgebung
Produktvorteile
- Berührsicherheit auch über den einzelnen Kanälen
- mechanisch robust
Zusatzinformationen
Ausstellung eines HV Prüfzeugnis mit Verweis auf Chargennummer zwecks lückenloser Rückverfolgbarkeit.
Optional: Prüfung und Reparatur bereits eingesetzter Sensoren auf Anfrage.
SAB Kennzeichnung: Artikelnummer, Chargennummer
Leitungsdaten
| Anschlussleitung | HV Thermoleitung Typ K |
|---|---|
| Isolation | FEP – grün und weiß |
| Paarmantel | FEP – orange mit grünen Längsstreifen |
| Innenmantel | FEP – blau nach RAL 5024 |
| Außenmantel | PUR |
| Mantelfarbe | orange mit grünen Längsstreifen |
| Verseilung | paarverseilter Aufbau (zwecks EMV) |
| Außendurchmesser | ca. 6,1 mm |
| Spannungsfestigkeit | 1000 V AC über Einzelkanal |
| Temperaturbereich | nicht bewegt: -50°C / +150°C bewegt: -40°C / +150°C |
HV Thermoleitung Typ K
FEP – grün und weiß
FEP – orange mit grünen Längsstreifen
FEP – blau nach RAL 5024
PUR
orange mit grünen Längsstreifen
paarverseilter Aufbau (zwecks EMV)
ca. 6,1 mm
1000 V AC über Einzelkanal
nicht bewegt: -50°C / +150°C
bewegt: -40°C / +150°C
Sensor
| Thermopaar | 4 x Typ K |
|---|---|
| Grenzabweichung | Klasse 1 |
| Messstelle | blank oder elektrisch isoliert (1000 V) |
| Temperaturbereich Einzelkanal | -40°C / +180°C |
| Ansprechzeiten | auf Anfrage |
4 x Typ K
Klasse 1
blank oder elektrisch isoliert (1000 V)
-40°C / +180°C
auf Anfrage
Steckverbinder
| Lemo Redel Steckverbinder | mit oranger Knickschutztülle und schwarzer Schutzkappe, 8-polig, Code B 1000 V AC spannungsfest – IP 67 im gesteckten Zustand |
|---|
mit oranger Knickschutztülle und schwarzer Schutzkappe, 8-polig, Code B
1000 V AC spannungsfest – IP 67 im gesteckten Zustand
Prüfungen
| Leitungsprüfung | über Einzelkanal im Wasserbad – 5000 V AC – 5 min – in Anlehnung an EN 50264-2-1 |
|---|---|
| Sensorprüfung | Stückprüfung am konfektionierten Steckverbinder in Anlehnung an die Messgerätenorm 61010-1 sowie VDE-Angaben im hausinternen Kugelbad (Freigabe der Prüfeinrichtung durch VDE). Überprüfung der Berührsicherheit nach außen – 3000 V/1 min AC |
über Einzelkanal im Wasserbad –
5000 V AC – 5 min – in Anlehnung an EN 50264-2-1
Stückprüfung am konfektionierten Steckverbinder in Anlehnung an die Messgerätenorm 61010-1 sowie VDE-Angaben im hausinternen Kugelbad (Freigabe der Prüfeinrichtung durch VDE).
Überprüfung der Berührsicherheit nach außen – 3000 V/1 min AC
Konfigurationsbeispiele
| Art.-Nr. | Anschluss-Leitungslänge | Länge Kanal 1 | Länge Kanal 2 | Länge Kanal 3 | Länge Kanal 4 | Messspitze | |
|---|---|---|---|---|---|---|---|
| T141-056-330 | 2400 mm | 400 mm | 400 mm | 400 mm | 400 mm | isoliert | Artikel anfragen |
| T141-051-650 | 2400 mm | 400 mm | 400 mm | 400 mm | 400 mm | blank | Artikel anfragen |
| T141-061-124 | 3000 mm | 500 mm | 500 mm | 500 mm | 500 mm | isoliert | Artikel anfragen |
Gesamt- und Kanallängen individuell ausführbar.
