S PN 667 - PN Verbindungsleitung

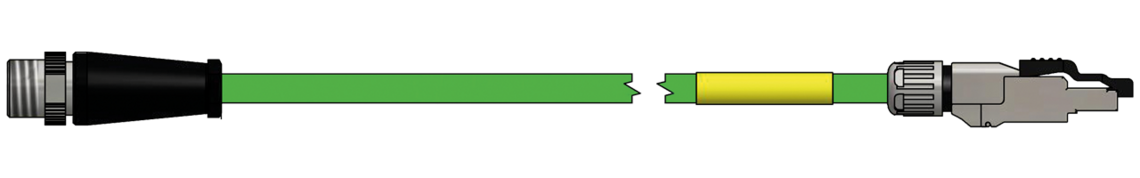

schleppkettenfähige Profinet Leitung, mit angespritztem M12 Stecker und montiertem RJ45 Stecker

Anwendung/Beschreibung

PN-Systemkabel Cat.5 für die dauerflexible Anwendung, z.B. in Schleppketten im industriellen Umfeld.

Zusatzinformationen

Anschlussbild/Steckerbelegung

Seite 1

1:1

Seite 2

M12 Stecker

Ader

RJ45

Pin 1

gelb

Pin 1

Pin 2

weiß

Pin 2

Pin 3

orange

Pin 3





Pin 4





Pin 5

Pin 4

blau

Pin 6





Pin 7





Pin 8

Gehäuse

Schirm

Gehäuse

Leitungseigenschaften

SAB Artikelnummer

L0667-2202

Abmessung

2 x 2 x 22 AWG

Leiter

blanke Cu-Litze, 7-drähtig

Isolierhülle

Spezial-Polymer

Abschirmung

Alu-Folie und Geflecht aus verzinnten Cu-Runddrähten

Mantel

PUR, grün (ähnlich RAL 6018)

Außendurchmesser

6,5 mm ± 0,2 mm

Zulassungen

UL/CSA

Ölbeständigkeit

TMPU nach EN 50363-10-2 + VDE 0207-363-10-2

Mindestbiegeradius

frei beweglich: 5 x d

dauerflexibel: 15 x d

SAB Artikelnummer

L0667-2202

Abmessung

2 x 2 x 22 AWG

Leiter

blanke Cu-Litze, 7-drähtig

Isolierhülle

Spezial-Polymer

Abschirmung

Alu-Folie und Geflecht aus verzinnten Cu-Runddrähten

Mantel

PUR, grün (ähnlich RAL 6018)

Außendurchmesser

6,5 mm ± 0,2 mm

Zulassungen

UL/CSA

Ölbeständigkeit

TMPU nach EN 50363-10-2 + VDE 0207-363-10-2

Mindestbiegeradius

frei beweglich: 5 x d

dauerflexibel: 15 x d

Technische Daten

Temperaturbereich

-40°C bis +70°C

Spannung

50 V

Schutzart

IP67 (M12, in gestecktem Zustand), IP20 (RJ45)

Anschluss Seite 1

M12 D-kodiert, gerade, angespritzt mit Rüttelsicherung

Anschluss Seite 2

RJ45 Steckverbinder, montiert

Kennzeichnung

gelber Kennzeichnungsschlauch mit Aufdruck:

Artikel-Nr. - Auftrags-Nr. - Länge - Prüfzeichen

Temperaturbereich

-40°C bis +70°C

Spannung

50 V

Schutzart

IP67 (M12, in gestecktem Zustand), IP20 (RJ45)

Anschluss Seite 1

M12 D-kodiert, gerade, angespritzt mit Rüttelsicherung

Anschluss Seite 2

RJ45 Steckverbinder, montiert

Kennzeichnung

gelber Kennzeichnungsschlauch mit Aufdruck:

Artikel-Nr. - Auftrags-Nr. - Länge - Prüfzeichen

Artikelnummer mit Längenschlüssel

Art.-Nr. Länge
S0667-4028-000500,5 m Artikel anfragen
S0667-4028-001001,0 m Artikel anfragen
S0667-4028-002002,0 m Artikel anfragen
S0667-4028-003003,0 m Artikel anfragen
S0667-4028-005005,0 m Artikel anfragen
S0667-4028-007507,5 m Artikel anfragen
S0667-4028-0100010,0 m Artikel anfragen
S0667-4028-0150015,0 m Artikel anfragen
S0667-4028-0200020,0 m Artikel anfragen
S0667-4028-0250025,0 m Artikel anfragen
Art.-Nr.
Länge
S0667-4028-00050
0,5 m
S0667-4028-00100
1,0 m
S0667-4028-00200
2,0 m
S0667-4028-00300
3,0 m
S0667-4028-00500
5,0 m
S0667-4028-00750
7,5 m
S0667-4028-01000
10,0 m
S0667-4028-01500
15,0 m
S0667-4028-02000
20,0 m
S0667-4028-02500
25,0 m

Weitere Längen auf Anfrage.

Individuelle Kabelkonfektionen exakt nach Ihren Wünschen.
