S PN 667 - PN Verbindungsleitung

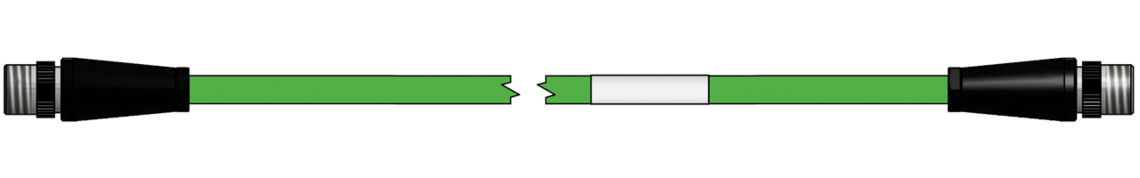

schleppkettenfähige Profinet Leitung Typ C, beidseitig mit angespritztem M12 Stecker
Anwendung/Beschreibung
PN-Systemkabel Cat.5 für die dauerflexible Anwendung, z.B. in Schleppketten im industriellen Umfeld.
Zusatzinformationen
| Anschlussbild | ||
|---|---|---|
| Seite 1 | 1:1 | Seite 2 |
| M12 Stecker | Ader | M12 Stecker |
| Pin 1 | gelb | Pin 1 |
| Pin 2 | weiß | Pin 2 |
| Pin 3 | orange | Pin 3 |
| Pin 4 | blau | Pin 4 |
| Gehäuse | Schirm | Gehäuse |
| Artikelnummer mit Längenschlüssel | |
|---|---|
| Länge | Art.-Nr.: S0677-4002-_ _ _ _ _ |
| 0,5 m | 00050 |
| 1,0 m | 00100 |
| 2,0 m | 00200 |
| 3,0 m | 00300 |
| 5,0 m | 00500 |
| 7,5 m | 00750 |
| 10,0 m | 01000 |
| 15,0 m | 01500 |
| 20,0 m | 02000 |
| 25,0 m | 02500 |
Leitungseigenschaften
| SAB Artikelnummer | L0667-2202 |
|---|---|
| Abmessung | 2 x 2 x 22 AWG |
| Leiter | blanke Cu-Litze, 7-drähtig |
| Isolierhülle | Spezial-Polymer |
| Abschirmung | Alu-Folie und Geflecht aus verzinnten Cu-Runddrähten |
| Mantel | PUR, grün (ähnlich RAL 6018) |
| Außendurchmesser | 6,5 mm ± 0,2 mm |
| Zulassungen | UL/CSA |
| Ölbeständigkeit | TMPU nach EN50363-10-2 + VDE 0207-363-10-2 |
| Mindestbiegeradius | frei beweglich: 5 x d dauerflexibel: 15 x d |
L0667-2202
2 x 2 x 22 AWG
blanke Cu-Litze, 7-drähtig
Spezial-Polymer
Alu-Folie und Geflecht aus verzinnten Cu-Runddrähten
PUR, grün (ähnlich RAL 6018)
6,5 mm ± 0,2 mm
UL/CSA
TMPU nach EN50363-10-2 + VDE 0207-363-10-2
frei beweglich: 5 x d
dauerflexibel: 15 x d
Technische Daten
| Temperaturbereich | -40°C bis +70°C |
|---|---|
| Spannung | 25 V |
| Schutzart | IP67 in gestecktem Zustand |
| Anschluss Seite 1 | M12 D-kodiert, gerade, angespritzt mit Rüttelsicherung |
| Anschluss Seite 2 | M12 D-kodiert, gerade, angespritzt mit Rüttelsicherung |
| Kennzeichnung | gelber Kennzeichnungsschlauch mit Aufdruck: Artikel-Nr. - Auftrags-Nr. - Länge - Prüfzeichen |
-40°C bis +70°C
25 V
IP67 in gestecktem Zustand
M12 D-kodiert, gerade, angespritzt mit Rüttelsicherung
M12 D-kodiert, gerade, angespritzt mit Rüttelsicherung
gelber Kennzeichnungsschlauch mit Aufdruck:
Artikel-Nr. - Auftrags-Nr. - Länge - Prüfzeichen
