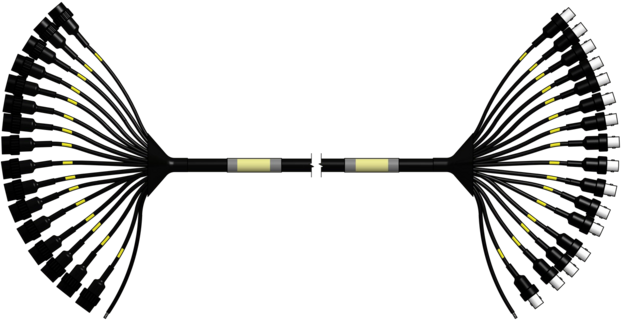

Koaxiale Anschlussleitung RG 316 - 16-fach
mit BNC-Steckern und BNC-Kupplungen 50 Ω
Anwendung/Beschreibung
Mehrfach Koax Leiung (16-fach) ist mechanisch sehr robust, einfach zu handhaben und kann sehr platzsparend eingesetzt werden.
Produktvorteile
Leitungseigenschaften:
- leichtes Handling
- mechanisch sehr robust
- platzsparend
- +125 °C / 2500 h
Zusatzinformationen
SAB Kennzeichnung:
Artikelnummer, Auftragsnummer, Länge
Leitungsdaten
| Aufbau | 16 x AWG26 |
|---|---|
| Isolation | TPFK |
| Abschirmung | Einzelabschirmung > 80% |
| Innenmantel | TPE |
| Verseilung | gemeinsam |
| Abschirmung | Gesamtabschirmung > 80% |
| Außenmantel | PUR 420, Farbe schwarz, Oberfläche matt |
| Außendurchmesser | ca. 15,0 mm |
| Mindestbiegeradius | 15 x d |
| Betriebsspitzenspannung | 900 V |
| Temperaturbereich | -40/+90 °C (+125 °C / 2500h) |
| Ölbeständigkeit | sehr gut - TMPU nach EN50363-10-2 |
Aufbau
16 x AWG26
Isolation
TPFK
Abschirmung
Einzelabschirmung > 80%
Innenmantel
TPE
Verseilung
gemeinsam
Abschirmung
Gesamtabschirmung > 80%
Außenmantel
PUR 420, Farbe schwarz, Oberfläche matt
Außendurchmesser
ca. 15,0 mm
Mindestbiegeradius
15 x d
Betriebsspitzenspannung
900 V
Temperaturbereich
-40/+90 °C (+125 °C / 2500h)
Ölbeständigkeit
sehr gut - TMPU nach EN50363-10-2
Steckverbinder
| Seite 1 | BNC-Stecker 50 Ω |
|---|---|
| Seite 2 | BNC-Kupplung 50 Ω |
Seite 1
BNC-Stecker 50 Ω
Seite 2
BNC-Kupplung 50 Ω
Konfigurationsbeispiel
| Art.-Nr. | Länge | |
|---|---|---|
| S3600-4073-01500 | 1500 cm | Artikel anfragen |
Art.-Nr.
Länge
Weitere Längen auf Anfrage.
