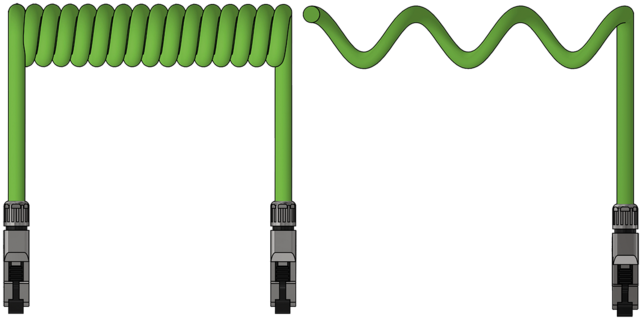

CATLine Cat. 5/Cat. 6A Ethernet-Wendelleitung
mit radialen/axialen Abgängen und einseitig/beidseitig mit RJ45 Stecker
Anwendung/Beschreibung
Cat. 5/6A Ethernet Leitung als Wendelleitung für den bewegten Einsatz an Maschinen und Anlagen.
Zusatzinformationen
Anschlussbild/Steckerbelegung | ||
|---|---|---|
Seite 1 | TIA 568-B | Seite 2 |
RJ45 | Ader | RJ45 |
Pin 1 | weiß-orange | Pin 1 |
Pin 2 | orange | Pin 2 |
Pin 3 | weiß-grün | Pin 3 |
Pin 4 | grün | Pin 4 |
Pin 5 | weiß-braun | Pin 5 |
Pin 6 | braun | Pin 6 |
Pin 7 | weiß-blau | Pin 7 |
Pin 8 | blau | Pin 8 |
Gehäuse | Schirm | Gehäuse |
Leitungseigenschaften
| SAB Artikelnummer | Cat. 5: L1579-9013 Cat. 6A: L1679-9008 |
|---|---|
| Abmessung | 4 x 2 x 26 AWG |
| Leiter | blanke Cu-Litze, feindrähtig |
| Isolierhülle | SABIX® |
| Abschirmung | Geflecht aus verzinnten Cu-Runddrähten |
| Mantel | PUR, grün (ähnlich RAL 6018) |
| Außendurchmesser | L1579-9013: ca. 6,9 mm L1679-6008: ca. 8,8 mm |
Cat. 5: L1579-9013
Cat. 6A: L1679-9008
4 x 2 x 26 AWG
blanke Cu-Litze, feindrähtig
SABIX®
Geflecht aus verzinnten Cu-Runddrähten
PUR, grün (ähnlich RAL 6018)
L1579-9013: ca. 6,9 mm
L1679-6008: ca. 8,8 mm
Technische Daten
| Temperaturbereich | -40 °C bis +90 °C |
|---|---|
| Spannung | max. 90 V |
| Anschluss Seite 1 | RJ45 Steckverbinder, montiert |
| Anschluss Seite 2 | RJ45 Steckverbinder, montiert |
| Kennzeichnung | gelber Kennzeichnungsschlauch mit Aufdruck: Artikel-Nr. - Auftrags-Nr. - Länge - Prüfzeichen |
-40 °C bis +90 °C
max. 90 V
RJ45 Steckverbinder, montiert
RJ45 Steckverbinder, montiert
gelber Kennzeichnungsschlauch mit Aufdruck: Artikel-Nr. - Auftrags-Nr. - Länge - Prüfzeichen
