Spezialleitung

mit Stiftsteckverbinder und Buchsensteckverbinder

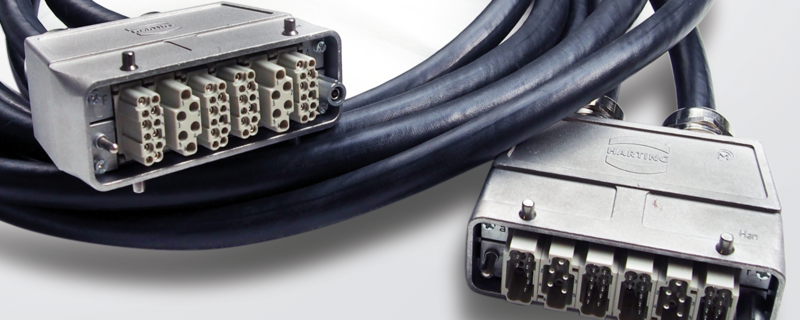

Spezialleitung mit Stiftsteckverbinder und Buchsensteckverbinder

Spezialleitung mit Stiftsteckverbinder und Buchsensteckverbinder

Anwendung

Ein weiterer Wirtschaftszweig, in dem die Konfektionen von SAB eingesetzt werden, ist die Roboterindustrie. Hier bieten wir eine Vielzahl an Produktlösungen an, die an die jeweiligen Einsatzbedingungen angepasst wird. Zum Beispiel eine Konfektion zur sicheren Ansteuerung von Roboter-Schweißzangen. Bei dieser Konfektion wird eine zweigeteilte, abriebfeste Servoleitung verwendet, an die schwere Industriesteckverbinder mit einem doppelten Kabelabgang angebracht werden.

Zusatzinformationen

Unter anderem gehören folgende Leitungsvarianten zu unserem Lieferprogramm:

  • Kälteflexibles Besilen® bis -40°C / Hitzebeständiges Besilen® bis +220°C
  • Mantelwerkstoff bis +150°C, silikonfrei
  • Unterschiedliche Leitungslängen
  • Variationen der Mantelfarbe und Beschriftung
  • Unterschiedliche Abmessungen, Querschnitte und Aderanzahl



Es kann u.a. aus den folgenden Steckertypen gewählt werden:

  • Harting Steckverbinder
  • Weidmüller Steckverbinder
  • Wieland Steckverbinder



Leitungsvarianten z.B.:

  • (4 x 2 x 0,25 mm²)D + 2 x (2 x 0,50 mm²D) + (5 x 0,50 mm²)D + (5 x 1,5 mm²)D
  • (4 x 2 x 0,25 mm²)D + 2 x (2 x 0,50 mm²D) + (5 x 0,50 mm²)D + (4 x 0,75 mm²)D





Aufbau

Leiter

blanke Cu-Litze

Aderisolation

TPK

Abschirmung

verzinntes Cu-Geflecht

Außenmantel

PUR

Mantelfarbe

schwarz (RAL 9005)

Technische Daten

Temperaturbereich

bewegt: -40°C/+80°C

nicht bewegt: -50°C/+80°C

Besonderheit

abriebfest
