Sensorleitung BNC

mit Rundsteckverbinder

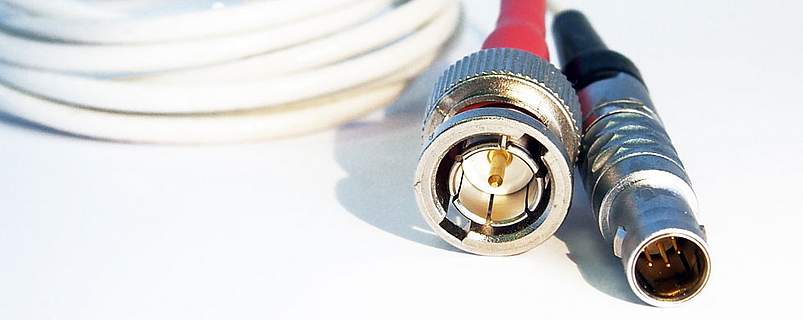

Sensorleitung mit BNC-Stecker

Sensorleitung mit BNC-Stecker

Anwendung

Konfektioniertes Sensorkabel mit einem Rundsteckverbinder und einem BNC-Stecker zur Verbindung des Sensors mit dem Modul. Die Konfektion kann entsprechend der Einsatzbedingung modelliert werden. Es stehen unterschiedliche Stecker- und Leitungsvarianten zur Auswahl.

Zusatzinformationen

Unter anderem gehören folgende Leitungsvarianten zu unserem Lieferprogramm:

  • RG 316
  • RG 58
  • RG 179
  • KOAX-Leitungen mit 50 Ω oder 75 Ω
  • Leitungen mit hitzebeständigen, silikonfreien Außenmantel bis +125°C



Es kann u.a. aus den folgenden Steckertypen gewählt werden:

  • Huber & Suhner BNC-Steckverbinder
  • Telegärtner BNC-Steckverbinder
  • Isolierte und unisolierte BNC-Steckverbinder
  • Lemo-Rundsteckverbinder
  • ODU-Rundsteckverbinder

Aufbau

Leiter

versilberte Cu-Litze 0,55 mm²

Aderisolation

Polymer

Abschirmung

versilbertes Cu-Geflecht

Außenmantel

Spezial-Werkstoff

Mantelfarbe

weiß (RAL 9010)

Technische Daten

Temperaturbereich

bewegt: -40°C/+125°C

nicht bewegt: -50°C/+125°C

kurzzeitig: +150°C

Besonderheit

silikonfrei, 75 Ω
