SAB Kabel

RG 316

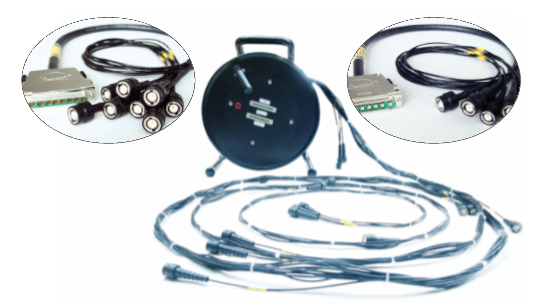

Mehrfach Koaxial Kabel mit Gesamtschirm für die einfache Verkabelung von 8 oder 16 Messkanälen

Anwendung

Messaufgaben werden immer komplexer und die Anzahl der auszuwertenden Messstellen steigen. Dadurch erhöht sich der Verkabelungsaufwand. Zur Vereinfachung dieser Aufgabenstellung hat SAB Bröckskes zwei neue Leitungstypen entwickelt. Die mehrfach Koaxial Kabel Leitungen sind hochflexibel und robust zugleich. Mit dem verwendeten PUR Außenmantel können Temperaturen von kurzzeitig bis zu +125°C (2500h) erreicht werden. Über lange Verlegestrecken ist eine Montage der Leitung auf einer handlichen Kabeltrommel möglich.

Zusatzinformationen

Erhältlich als plug and measure Lösung mit konfektionierten BNC-Steckverbindern
bzw. SUB-D Steckern.

Aufbau

Leiter

verzinnte Cu-Litze

Aderisolation

FEP

Abschirmung

verzinntes Cu-Geflecht

Innenmantel

TPE, schwarz nummeriert

Gesamtabschirmung

verzinntes Cu-Geflecht

Außenmantel

PUR

Mantelfarbe

schwarz (RAL 9005)

Leiter

verzinnte Cu-Litze

Aderisolation

FEP

Abschirmung

verzinntes Cu-Geflecht

Innenmantel

TPE, schwarz nummeriert

Gesamtabschirmung

verzinntes Cu-Geflecht

Außenmantel

PUR

Mantelfarbe

schwarz (RAL 9005)

Technische Daten

Spannung

900 V

Temperaturbereich

bewegt: -40°C/+90°C

nicht bewegt: -50°C/+90°C

kurzzeitig: +125°C (2500h)

Wellenwiderstand

50 Ω ± 5 Ω

Frequenzbereich

max. 3 GHz

Spannung

900 V

Temperaturbereich

bewegt: -40°C/+90°C

nicht bewegt: -50°C/+90°C

kurzzeitig: +125°C (2500h)

Wellenwiderstand

50 Ω ± 5 Ω

Frequenzbereich

max. 3 GHz

Abmessungen

Art.-Nr. Aderzahl x Querschnitt Außen-ø ± 5% Cu-Zahl Leitungsgewicht ca.
360090258 x 26 AWG11.6132189 Artikel anfragen
3600902616 x 26 AWG15253.2339 Artikel anfragen
Art.-Nr.
Aderzahl x Querschnitt
Außen-ø ± 5%
Cu-Zahl
Leitungsgewicht ca.
36009025
8 x 26 AWG
11.6
132
189
36009026
16 x 26 AWG
15
253.2
339

Weitere Abmessungen und Farben auf Anfrage.
