Mantel-Thermoelement mit Leitung

Anwendung/Beschreibung

Dieses Mantel-Thermoelement mit Leitung ist durch seine Bauform und hohe Temperaturbeständigkeit vielseitig einsetzbar. Je nach Einsatzgebiet kann das Mantel-Thermoelement mit unterschiedlichen Thermoleitungen und Thermopaaren (z.B. Typ J oder Typ K) aufgebaut werden. Durch seine schlanke Bauform und dem flexiblen Mantelmaterial kann der Temperatursensor auch in schwer zugänglichen Positionen verbaut werden. In Verbindung mit einer entsprechenden Klemmverschraubung ist eine einfache Installation des Thermoelements gewährleistet werden.

Zusatzinformationen

*T207-058-740 und T207-056-830 mit doppelter Wandstärke.

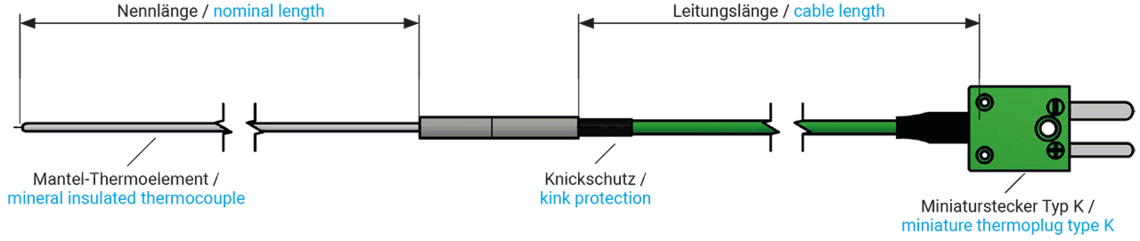

Konstruktion

Thermopaar

Folgende Thermopaar-Typen können je nach Einsatzzweck gewählt werden:

- 1 x Typ J

- 2 x Typ J

- 1 x Typ K

- 2 x Typ K

- andere Thermopaare - nach Kundenanforderung

Manteldurchmesser

- 0,25 mm

- 0,50 mm

- 1,00 mm

- 1,50 mm

- 2,00 mm

- 3,00 mm

- 4,50 mm

- 6,00 mm

- andere Manteldurchmesser - nach Kundenanforderung

Mantelwerkstoff

- 1.4541 (+800°C)

- 2.4816 (+1100°C)

Ausführungsarten der Messspitze

- Klasse 1, Form A, isolierte Messspitze

- Klasse 1, Form B, verschweißte Messspitze

Nennlänge

Kann nach Kundenwunsch frei gewählt und in mm angegeben werden.

Ausführung

- mit Knickschutz

- ohne Knickschutz

Anschlussleitung

- Thermoleitung 2 x 0,22 mm² (FEP / C / FEP)

- Thermoleitung 2 x 0,22 mm² (FEP / FEP)

- andere Anschlussleitungen - nach Kundenanforderung

Anschlusslänge

- 0,50 m

- 1,00 m

- 1,50 m

- 2,00 m

- 3,00 m

- 5,00 m

- 10,00 m

- andere Längen - nach Kundenanforderung

Anschlussende

- Miniaturstecker

- Miniaturkupplung

- Standardstecker

- Standardkupplung

- freie Enden in mm - nach Kundenanforderung

- andere Anschlussenden

Thermopaar

Folgende Thermopaar-Typen können je nach Einsatzzweck gewählt werden:

- 1 x Typ J

- 2 x Typ J

- 1 x Typ K

- 2 x Typ K

- andere Thermopaare - nach Kundenanforderung

Manteldurchmesser

- 0,25 mm

- 0,50 mm

- 1,00 mm

- 1,50 mm

- 2,00 mm

- 3,00 mm

- 4,50 mm

- 6,00 mm

- andere Manteldurchmesser - nach Kundenanforderung

Mantelwerkstoff

- 1.4541 (+800°C)

- 2.4816 (+1100°C)

Ausführungsarten der Messspitze

- Klasse 1, Form A, isolierte Messspitze

- Klasse 1, Form B, verschweißte Messspitze

Nennlänge

Kann nach Kundenwunsch frei gewählt und in mm angegeben werden.

Ausführung

- mit Knickschutz

- ohne Knickschutz

Anschlussleitung

- Thermoleitung 2 x 0,22 mm² (FEP / C / FEP)

- Thermoleitung 2 x 0,22 mm² (FEP / FEP)

- andere Anschlussleitungen - nach Kundenanforderung

Anschlusslänge

- 0,50 m

- 1,00 m

- 1,50 m

- 2,00 m

- 3,00 m

- 5,00 m

- 10,00 m

- andere Längen - nach Kundenanforderung

Anschlussende

- Miniaturstecker

- Miniaturkupplung

- Standardstecker

- Standardkupplung

- freie Enden in mm - nach Kundenanforderung

- andere Anschlussenden

Konfigurationsbeispiele

Art.-Nr. Typ ø Nennlänge Werkstoff Leitungstyp Leitungslänge Anschlussende
T207-058-738K0,25 mm100 mm1.45412 x 0,22 mm² FEP/C/FEP1000 mmMiniaturstecker Artikel anfragen
T207-058-674K0,50 mm300 mm1.45412 x 0,22 mm² FEP/C/FEP3000 mmMiniaturstecker Artikel anfragen
T207-053-625K0,50 mm150 mm2.48162 x 0,22 mm² FEP/C/FEP1000 mmMiniaturstecker Artikel anfragen
T207-059-165K0,64 mm200 mm2.48162 x 0,22 mm² FEP/C/FEP3000 mmMiniaturstecker Artikel anfragen
T207-035-153K1,00 mm100 mm2.48162 x 0,22 mm² FEP/C/FEP2000 mmMiniaturstecker Artikel anfragen
T207-055-557K1,00 mm500 mm2.48162 x 0,22 mm² FEP/C/FEP1000 mmMiniaturstecker Artikel anfragen
T207-058-740K1,50 mm*150 mm2.48162 x 0,22 mm² FEP/C/FEP3000 mmLemo Stecker Gr. 0, 2 polig Artikel anfragen
T207-037-493K1,50 mm150 mm2.48162 x 0,22 mm² FEP/C/FEP1000 mmMiniaturstecker Artikel anfragen
T207-056-787K3,00 mm*150 mm2.48162 x 0,22 mm² FEP/C/FEP2000 mmMiniaturstecker Artikel anfragen
T207-056-830K3,00 mm150 mm2.48162 x 0,22 mm² FEP/C/FEP250 mmMiniaturstecker Artikel anfragen
Art.-Nr.
Typ
ø
Nennlänge
Werkstoff
Leitungstyp
Leitungslänge
Anschlussende
T207-058-738
K
0,25 mm
100 mm
1.4541
2 x 0,22 mm² FEP/C/FEP
1000 mm
Miniaturstecker
T207-058-674
K
0,50 mm
300 mm
1.4541
2 x 0,22 mm² FEP/C/FEP
3000 mm
Miniaturstecker
T207-053-625
K
0,50 mm
150 mm
2.4816
2 x 0,22 mm² FEP/C/FEP
1000 mm
Miniaturstecker
T207-059-165
K
0,64 mm
200 mm
2.4816
2 x 0,22 mm² FEP/C/FEP
3000 mm
Miniaturstecker
T207-035-153
K
1,00 mm
100 mm
2.4816
2 x 0,22 mm² FEP/C/FEP
2000 mm
Miniaturstecker
T207-055-557
K
1,00 mm
500 mm
2.4816
2 x 0,22 mm² FEP/C/FEP
1000 mm
Miniaturstecker
T207-058-740
K
1,50 mm*
150 mm
2.4816
2 x 0,22 mm² FEP/C/FEP
3000 mm
Lemo Stecker Gr. 0, 2 polig
T207-037-493
K
1,50 mm
150 mm
2.4816
2 x 0,22 mm² FEP/C/FEP
1000 mm
Miniaturstecker
T207-056-787
K
3,00 mm*
150 mm
2.4816
2 x 0,22 mm² FEP/C/FEP
2000 mm
Miniaturstecker
T207-056-830
K
3,00 mm
150 mm
2.4816
2 x 0,22 mm² FEP/C/FEP
250 mm
Miniaturstecker

Weitere Konfigurationen auf Anfrage möglich.
