SABclean CATLine CAT 7A S
schleppkettentaugliche Industrial Ethernet CAT 7A Leitung

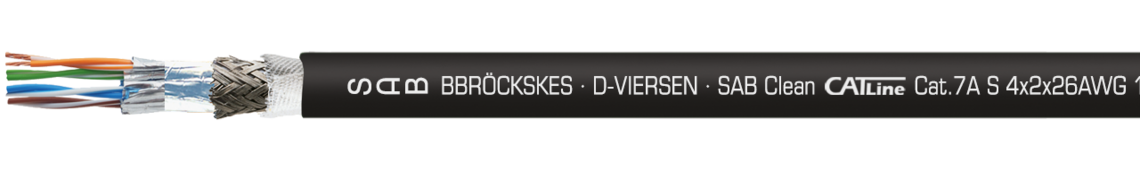

Aufdruck-Beispiel für SABclean CATLine CAT 7A S: SAB BRÖCKSKES · D-VIERSEN · SABclean Cat.7A S 4x2x26AWG 1777-9003 UL AWM Style 20549 80°C 300V CE RoHS und laufende Metermarkierung
Anwendung/Beschreibung
Schleppkettentaugliche Industrial Ethernet Leitung CAT 7A für den Einsatz in Reinraum-Anwendungen. Die hochflexible Schleppkettenleitung mit einem Wellenwiderstand von 100Ω ± 10Ω, erfüllt die elektrischen und übertragungstechnischen Anforderungen bei Hochfrequenz in Anlehnung an EN 50288-9-2 / CAT 7A.
Zusatzinformationen
Cleanroom Klassifizierung
DIN EN ISO 14644-1 Luftreinheitsklasse 1
Auch als konfektionierte CAT 7A Leitung z.B. mit M12 / RJ45 Stecker möglich!
Konstruktion
Abmessung | 4 x 2 x 26 AWG |
---|---|
Leiter | blanke Cu-Litze, feindrähtig |
Aderisolierung | Spezial-Polymer |
Aderkennzeichnung | weiß-blau/blau, weiß-orange/orange, weiß-grün/grün, weiß-braun/braun |
Verseilung | Adern paarig verseilt, Paare foliengeschirmt, Paare gemeinsam |
Abschirmung | alubedampftes Vlies und Geflecht aus verzinnten Cu-Runddrähten |
Bewicklung | Vlies |
Außenmantel | TPE |
Mantelfarbe | schwarz (RAL 9005) |
4 x 2 x 26 AWG
blanke Cu-Litze, feindrähtig
Spezial-Polymer
weiß-blau/blau, weiß-orange/orange, weiß-grün/grün, weiß-braun/braun
Adern paarig verseilt, Paare foliengeschirmt, Paare gemeinsam
alubedampftes Vlies und Geflecht aus verzinnten Cu-Runddrähten
Vlies
TPE
schwarz (RAL 9005)
Technische Daten
Artikelnummer | 1777-9003 |
---|---|
Betriebsspitzenspannung | max. 90 V |
Spannung UL | 300 V |
Prüfspannung | Ader/Ader 2000 V Ader/Schirm 2000 V |
Mindestbiegeradius | fest verlegt: 5 x d frei beweglich: 10 x d dauerflexibel: 15 x d |
Temperaturbereich | UL: bis +80 °C nicht bewegt: -40/+70 °C bewegt: -40/+70 °C |
Brennverhalten | flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2 UL Horizontal Flame Test FT2 |
Wellenwiderstand | 100Ω ± 10Ω, erfüllt die elektrischen und übertragungstechnischen Anforderungen bei Hochfrequenz in Anlehnung an EN 50288-9-2 / CAT 7A |
Ölbeständigkeit | sehr gut - Oil 60 °C nach UL 758 |
Flexibilität | sehr gut |
Luftreinheitsklasse 1 | nach DIN EN ISO 14644-1 |
UL Style | 20549 |
Schadstofffrei | gemäß RoHS-Richtlinie der Europäischen Union |
1777-9003
max. 90 V
300 V
Ader/Ader 2000 V
Ader/Schirm 2000 V
fest verlegt: 5 x d
frei beweglich: 10 x d
dauerflexibel: 15 x d
UL: bis +80 °C
nicht bewegt: -40/+70 °C
bewegt: -40/+70 °C
flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2
UL Horizontal Flame Test FT2
100Ω ± 10Ω,
erfüllt die elektrischen und übertragungstechnischen Anforderungen bei Hochfrequenz in Anlehnung an EN 50288-9-2 / CAT 7A
sehr gut - Oil 60 °C nach UL 758
sehr gut
nach DIN EN ISO 14644-1
20549
gemäß RoHS-Richtlinie der Europäischen Union
Abmessungen
Art.-Nr. | Abmessung | max. Außen-ø | Cu-Zahl |
Leitungs- gewicht ≈ | |
---|---|---|---|---|---|
L17779003 | 4 x 2 x 26 AWG | 8,9 mm | 38,5 kg/km | 85 kg/km | Artikel anfragen |
gewicht ≈
Weitere Abmessungen und Farben auf Anfrage.
