Oberflächenthermoelement aus verseilter Thermoleitung Typ K
Anwendung/Beschreibung
Das Oberflächenthermoelement Typ K ist speziell für die präzise Temperaturerfassung in Hochvolt-Umgebungen von Elektro- und Hybridantrieben entwickelt. Typische Anwendungen umfassen z. B. die Messung an Harpin-Wicklungen im Stator eines E-Antriebs, wobei die Einstreuwirkung elektromagnetischer Strahlung aus den umliegenden Kupferwicklungen die Messergebnisse möglichst nicht verfälschen soll.
Alle Thermoelemente sind mit verseilten oder geschirmten Thermoleitungen aus PI- oder PFA-Isolation ausgestattet, um höchste EMV-Stabilität und Flexibilität im Einsatz zu gewährleisten.
Die Leitungen sind paarverseilt aufgebaut und haben je nach Typ einen Außendurchmesser von 0,80 bis 1,05 mm. Sie sind für Temperaturen von –40 °C bis +250 °C ausgelegt, sowohl in bewegten als auch in unbewegten Anwendungen.
Die Thermoelemente können mit Miniatur-Thermosteckern Typ K oder als blanke Anschlüsse geliefert werden. Beispiele für Standardkonfigurationen finden Sie in der Tabelle.
Zusatzinformationen
SAB Kennzeichnung: Artikelnummer, Chargennummer

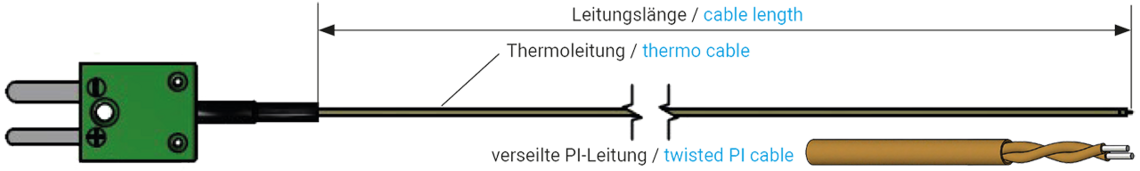

verseilte Leitung
| Bezeichnung | verseilte PI Thermoleitung (PI = Polyimid) |
|---|---|
| Isolation | PI Folienisolation |
| Außenmantel | PI Folienisolation |
| Verseilung | paarverseilter Aufbau (zwecks EMV) |
| Außendurchmesser | ca. 0,85 mm |
| Temperaturbereich | nicht bewegt: -40°C / +250°C bewegt: -40°C / +250°C |
verseilte PI Thermoleitung (PI = Polyimid)
PI Folienisolation
PI Folienisolation
paarverseilter Aufbau (zwecks EMV)
ca. 0,85 mm
nicht bewegt: -40°C / +250°C
bewegt: -40°C / +250°C
geschirmte Leitung
| Bezeichnung | geschirmte und verseilte PI Thermoleitung |
|---|---|
| Isolation | PI Folienisolation |
| Außenmantel | PI Folienisolation |
| Verseilung | paarverseilter Aufbau (zwecks EMV) |
| Außendurchmesser | ca. 1,05 mm |
| Temperaturbereich | nicht bewegt: -40°C / +250°C bewegt: -40°C / +250°C |
geschirmte und verseilte PI Thermoleitung
PI Folienisolation
PI Folienisolation
paarverseilter Aufbau (zwecks EMV)
ca. 1,05 mm
nicht bewegt: -40°C / +250°C
bewegt: -40°C / +250°C
PFA Leitung
| Bezeichnung | verseilte PFA Thermoleitung |
|---|---|
| Isolation | PFA |
| Außenmantel | PFA |
| Verseilung | paarverseilter Aufbau (zwecks EMV) |
| Außendurchmesser | ca. 0,80 mm |
| Temperaturbereich | nicht bewegt: -40°C / +250°C bewegt: -40°C / +250°C |
verseilte PFA Thermoleitung
PFA
PFA
paarverseilter Aufbau (zwecks EMV)
ca. 0,80 mm
nicht bewegt: -40°C / +250°C
bewegt: -40°C / +250°C
Sensor
| Thermopaar | 1 x Typ K |
|---|---|
| Grenzabweichung | Klasse 1 |
| Messstelle | blank, PI-Folie isoliert oder PTFE Hülse |
| Temperaturbereich Einzelkanal | -40°C / +250°C |
| Ansprechzeiten | auf Anfrage |
1 x Typ K
Klasse 1
blank, PI-Folie isoliert oder PTFE Hülse
-40°C / +250°C
auf Anfrage
Steckverbinder
| Steckverbinder | z. B. Miniatur Thermostecker Typ K |
|---|
z. B. Miniatur Thermostecker Typ K
Konfigurationsbeispiele
| Art.-Nr. | Typ | Messspitze | Leitung | Leitungslänge | Anschlussende | |
|---|---|---|---|---|---|---|
| T100-061-046 | K | PTFE Hülse | 2 x 0,20 mm PI-verseilt | 1,5 m | Miniaturstecker | Artikel anfragen |
| T100-061-998 | K | PI-Folie | 2 x 0,20 mm PI-verseilt | 2,0 m | blank | Artikel anfragen |
| T100-060-628 | K | blank | 2 x 0,20 mm PI-verseilt | 2,0 m | Miniaturstecker | Artikel anfragen |
| T100-060-629 | K | blank | 2 x 0,20 mm PI-verseilt | 3,0 m | Miniaturstecker | Artikel anfragen |
| T100-061-276 | K | blank | 2 x 0,20 mm PI-verseilt | 1,0 m | blank | Artikel anfragen |
Weitere Konfigurationen auf Anfrage möglich.
