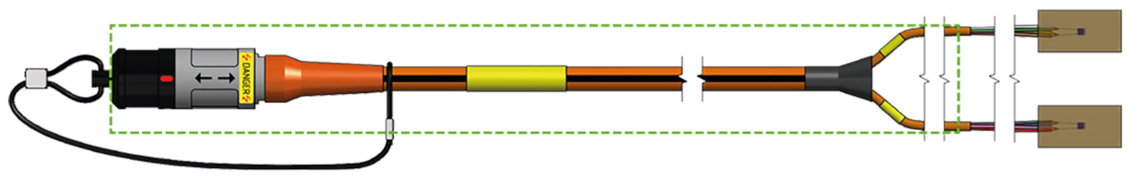

HV 2 x PT100/PT1000 Widerstandsthermometer
Anwendung/Beschreibung
HV-sichere Temperaturmessung in Hochvoltumgebung
Zusatzinformationen
Ausstellung eines HV Prüfzeugnis mit Verweis auf Chargennummer zwecks lückenloser Rückverfolgbarkeit.
Optional: Prüfung und Reparatur bereits eingesetzter Sensoren auf Anfrage.
SAB Kennzeichnung: Artikelnummer, Chargennummer
Leitungsdaten 1 x 8 Adern
| Bezeichnung | HV Messleitung – 1 x 8 Adern |
|---|---|
| Isolation | FEP – nach DIN 47100 1-8 (Ader-Ø 0,45 mm) |
| Außenmantel | PUR |
| Verseilung | optimal in Lagen |
| Außendurchmesser | ca. 4,6 mm |
| Spannungsfestigkeit | 1000 V AC über orangen Innenmantel |
| Temperaturbereich | nicht bewegt: -40°C / +150°C bewegt: -40°C / +150°C |
HV Messleitung – 1 x 8 Adern
FEP – nach DIN 47100 1-8 (Ader-Ø 0,45 mm)
PUR
optimal in Lagen
ca. 4,6 mm
1000 V AC über orangen Innenmantel
nicht bewegt: -40°C / +150°C
bewegt: -40°C / +150°C
Leitungsdaten 2 x 4 Adern
| Bezeichnung | HV Messleitung – 2 x 4 Adern |
|---|---|
| Isolation | FEP – nach DIN 47100 1-8 |
| Außenmantel | PUR |
| Verseilung | optimal in Lagen |
| Außendurchmesser | ca. 7,3 mm |
| Spannungsfestigkeit | 1000 V AC über orangen Bündelmantel |
| Temperaturbereich | nicht bewegt: -40°C / +150°C bewegt: -40°C / +150°C |
HV Messleitung – 2 x 4 Adern
FEP – nach DIN 47100 1-8
PUR
optimal in Lagen
ca. 7,3 mm
1000 V AC über orangen Bündelmantel
nicht bewegt: -40°C / +150°C
bewegt: -40°C / +150°C
Sensor
| Sensorart | 2 x PT100 |
|---|---|
| Grenzabweichung | Klasse A |
| Leiterschaltung | 4-Leiter |
| Messstelle | in PI-Folienklebepad eingebracht |
| Sensorgeometrie | z. B. 2,3 mm x 2,0 mm x 0,47 mm (geeignet für Pouch-Zellen) oder 3,0 mm x 0,80 mm x 0,60 mm |
| Temperaturbereich Einzelkanal | -30°C / +180°C |
2 x PT100
Klasse A
4-Leiter
in PI-Folienklebepad eingebracht
z. B. 2,3 mm x 2,0 mm x 0,47 mm (geeignet für Pouch-Zellen)
oder 3,0 mm x 0,80 mm x 0,60 mm
-30°C / +180°C
Steckverbinder
| Lemo Redel Steckverbinder | mit oranger Knickschutztülle und schwarzer Schutzkappe, 8-polig, Code C 1000 V AC spannungsfest – IP 67 im gesteckten Zustand |
|---|
mit oranger Knickschutztülle und schwarzer Schutzkappe, 8-polig, Code C
1000 V AC spannungsfest – IP 67 im gesteckten Zustand
Prüfungen
| Leitungsprüfung | Ader/Ader – 2500 V AC – 5 min über orangen Bündelmantel – 5000 V AC – 5 min – in Anlehnung an EN 50264-2-1 |
|---|---|
| Sensorprüfung | Stückprüfung am konfektionierten Steckverbinder in Anlehnung an die Messgerätenorm 61010-1 sowie VDE-Angaben im hausinternen Kugelbad (Freigabe der Prüfeinrichtung durch VDE). Überprüfung der Berührsicherheit nach außen – 3000 V/1 min AC |
Ader/Ader – 2500 V AC – 5 min über orangen Bündelmantel –
5000 V AC – 5 min – in Anlehnung an EN 50264-2-1
Stückprüfung am konfektionierten Steckverbinder in Anlehnung an die Messgerätenorm 61010-1 sowie VDE-Angaben im hausinternen Kugelbad (Freigabe der Prüfeinrichtung durch VDE).
Überprüfung der Berührsicherheit nach außen – 3000 V/1 min AC
Konfigurationsbeispiele

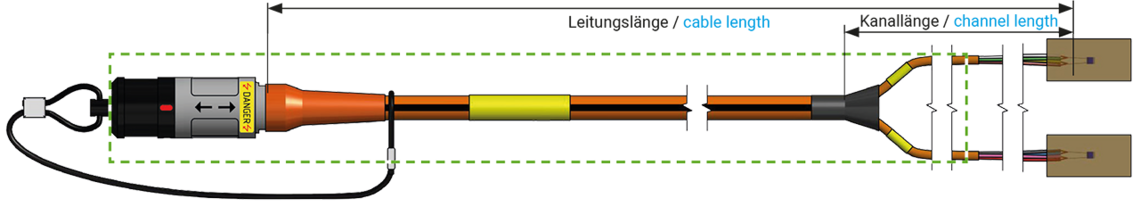

| Art.-Nr. | Anschluss-Leitungslänge | Länge Kanal 1 | Länge Kanal 2 | |
|---|---|---|---|---|
| T641-060-817 | 2000 mm | 70 mm | 70 mm | Artikel anfragen |
| T641-060-870 | 5000 mm | 700 mm | 700 mm | Artikel anfragen |
Gesamt- und Kanallängen individuell ausführbar.
