B 110 C konfektioniert

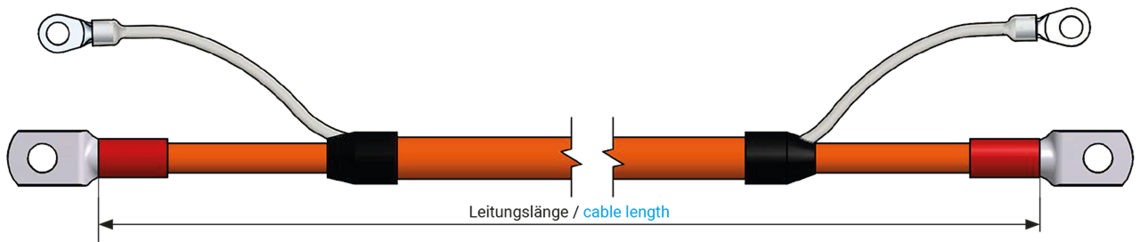

hochflexible Besilen® HV Einzelader, geschirmt, cULus approbiert (Konfektionsbeispiel)
Anwendung/Beschreibung
Hochflexible Hochvolt Einzelader konfektioniert mit Rohr/Ring-Kabelschuh für den Einsatz z.B. an HV Prüfständen zur Übertragung von hohen Strömen.
Zusatzinformationen
Nennspannung bis Uo/U 1,8/3 kV AC
SAB Kennzeichnung: Artikelnummer, Chargennummer
Leitungsdaten
| Anschlussleitung | hochflexible HV Einzelader, geschirmt |
|---|---|
| Aderisolation | Besilen® |
| Abschirmung | 100% Schirmung mit Alu-Folie und Geflecht |
| Außenmantel | Besilen® |
| Mantelfarbe | orange |
| Außendurchmesser | 1,00 mm²: 7,6 mm 1,50 mm²: 8,0 mm 2,50 mm²: 8,5 mm 4,00 mm²: 9,2 mm 6,00 mm²: 9,6 mm 10,00 mm²: 11,7 mm 16,00 mm²: 12,0 mm 25,00 mm²: 14,7 mm 35,00 mm²: 16,3 mm 50,00 mm²: 18,2 mm 70,00 mm²: 20,4 mm 95,00 mm²: 22,3 mm 120,00 mm²: 24,2 mm 150,00 mm²: 27,4 mm 185,00 mm²: 29,2 mm 240,00 mm²: 32,0 mm 300,00 mm²: 34,7 mm |
| Nennspannung | Uo/U 1,8/3,0 kV AC Uo/U 2,7/5,4 kV DC |
| Spannung cULus | 3000 V |
| Temperaturbereich | nicht bewegt: -40°C / +180°C bewegt: -25°C / +180°C kurzzeitig: +250°C cULus: bis +150 °C |
hochflexible HV Einzelader, geschirmt
Besilen®
100% Schirmung mit Alu-Folie und Geflecht
Besilen®
orange
1,00 mm²: 7,6 mm
1,50 mm²: 8,0 mm
2,50 mm²: 8,5 mm
4,00 mm²: 9,2 mm
6,00 mm²: 9,6 mm
10,00 mm²: 11,7 mm
16,00 mm²: 12,0 mm
25,00 mm²: 14,7 mm
35,00 mm²: 16,3 mm
50,00 mm²: 18,2 mm
70,00 mm²: 20,4 mm
95,00 mm²: 22,3 mm
120,00 mm²: 24,2 mm
150,00 mm²: 27,4 mm
185,00 mm²: 29,2 mm
240,00 mm²: 32,0 mm
300,00 mm²: 34,7 mm
Uo/U 1,8/3,0 kV AC
Uo/U 2,7/5,4 kV DC
3000 V
nicht bewegt: -40°C / +180°C
bewegt: -25°C / +180°C
kurzzeitig: +250°C
cULus: bis +150 °C
Anschlussende
| Außenmantel | 50 mm abgemantelt |
|---|---|
| Anschlussseite 1+2 | Rohrkabelschuh (Einzelader) und Ringkabelschuh (Schirm) |
| Schirm | rausgeführt, verdrillt und mit Schrumpfschlauch isoliert |
50 mm abgemantelt
Rohrkabelschuh (Einzelader) und Ringkabelschuh (Schirm)
rausgeführt, verdrillt und mit Schrumpfschlauch isoliert
Konfigurationsbeispiel
| Art.-Nr. | Anschluss-Leitungslänge | Abmantellänge Seite 1 | Abmantellänge Seite 2 | Leiterquerschnitt | |
|---|---|---|---|---|---|
| S0110-1006-00075 | 750 mm | 50 mm | 50 mm | 16 mm² | Artikel anfragen |
Gesamt- und Kanallängen individuell ausführbar.
