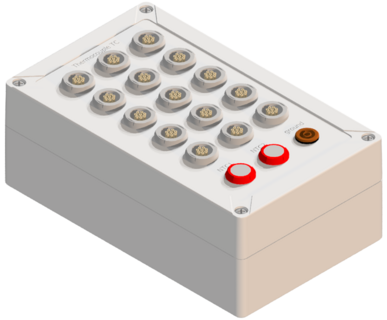

Anschlussbox für HV Sensoren Typ K / NTC
Anschlussbox mit fünfzehn 8-poligen Redel Buchsen für Thermokontakte und 2 NTC Anschlüssen mit 5-poliger Redel Buchse
Anwendung/Beschreibung
Die Box dient dem Anschluss von HV Sensoren und der Bündelung aller Kontakte auf einem Potential. Der Abgriff erfolgt über eine 4 mm Sicherheitseinbaubuchse.
Zusatzinformationen
Andere Konfigurationen möglich!
Technische Daten
| Anschlüsse: Sensor Anschlüsse (IN) | 15 x 8 poliger Redel HV Stecker für Anschluss von HV-Thermosensoren 2 x 5 poliger Redel HV Stecker für Anschluss von NTC-Sensoren |
|---|---|
| Sensoren: Anschlüsse (OUT) | 1 x 4 mm Sicherheitseinbaubuchse braun |
| Abmessungen | 202 x 122 x 74 (L x B x H) |
| Artikelnummer | S0005-9013-00000 |
| Teilenummer MB | HEI999344N008 |
Anschlüsse: Sensor Anschlüsse (IN)
15 x 8 poliger Redel HV Stecker für Anschluss von HV-Thermosensoren
2 x 5 poliger Redel HV Stecker für Anschluss von NTC-Sensoren
Sensoren: Anschlüsse (OUT)
1 x 4 mm Sicherheitseinbaubuchse braun
Abmessungen
202 x 122 x 74 (L x B x H)
Artikelnummer
S0005-9013-00000
Teilenummer MB
HEI999344N008
