USB 3.0

USB 3.0 Leitung mit UL Approbation, flexibel

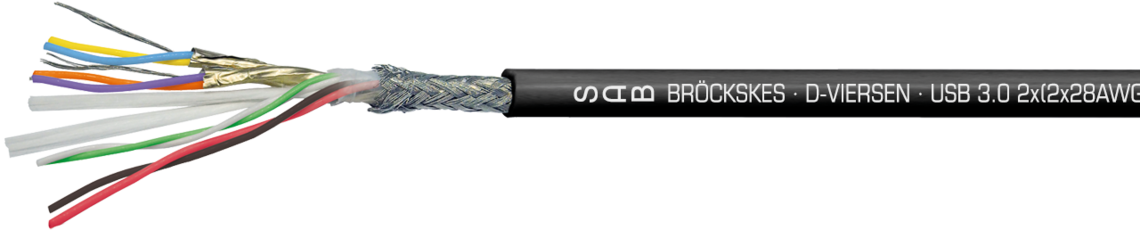

Aufdruck-Beispiel für USB 3.0 06030078:
SAB BRÖCKSKES · D-VIERSEN · USB 3.0 2x(2x28AWG)ST+2x28AWG+2x26AWG 0603-0078 UL AWM Style 21083 80°C 300V CE

Aufdruck-Beispiel für USB 3.0 06030078: SAB BRÖCKSKES · D-VIERSEN · USB 3.0 2x(2x28AWG)ST+2x28AWG+2x26AWG 0603-0078 UL AWM Style 21083 80°C 300V CE

Anwendung/Beschreibung

Flexible USB 3.0 Leitung für Übertragungslängen von bis zu 3 m. Verseilung: USB 3.0 paarig verseilt und geschirmt, USB 2.0 paarig verseilt, alle Elemente gemeinsam.

Produktvorteile

  • UL approbiert
  • flammhemmend und selbstverlöschend
  • sehr gute Ölbeständigkeit
  • bis zu 3 m Übertragungslänge
  • hervorragende Übertragungseigenschaften

Zusatzinformationen

Konstruktion

Leiter

versilberte und verzinnte Cu-Litze

Isolierhülle

Spezial-Polymer

Aderkennzeichnung

gelb, blau + orange, violett (USB 3.0), grün, weiß (USB 2.0), rot, schwarz (Spannungsversorgung)

Verseilung

USB 3.0 paarig verseilt und geschirmt, USB 2.0 paarig verseilt, alle Elemente gemeinsam

Bewicklung

Vlies

Abschirmung

Geflecht aus verzinnten Cu-Runddrähten

Bewicklung

Vlies

Mantelmaterial

PVC

Mantelfarbe

schwarz (ähnlich RAL 9005)

Leiter

versilberte und verzinnte Cu-Litze

Isolierhülle

Spezial-Polymer

Aderkennzeichnung

gelb, blau + orange, violett (USB 3.0), grün, weiß (USB 2.0), rot, schwarz (Spannungsversorgung)

Verseilung

USB 3.0 paarig verseilt und geschirmt, USB 2.0 paarig verseilt, alle Elemente gemeinsam

Bewicklung

Vlies

Abschirmung

Geflecht aus verzinnten Cu-Runddrähten

Bewicklung

Vlies

Mantelmaterial

PVC

Mantelfarbe

schwarz (ähnlich RAL 9005)

Technische Daten

Betriebsspitzenspannung

max. 350 V

Spannung UL

300 V

Prüfspannung

Ader/Ader 2000 V · Ader/Schirm 2000 V

Mindestbiegeradius

fest verlegt: 5 x d

frei beweglich: 10 x d

Temperaturbereich VDE

UL: bis + 80°C

nicht bewegt: -30°C / +70 °C

bewegt: - 5°C / +70 °C

Brennverhalten

flammhemmend und selbstverlöschend nach IEC 60332-1-2 + EN 60332-1-2

Ölbeständigkeit

sehr gut - TM5 nach EN 50363-4-1

UL Style

21083

Betriebsspitzenspannung

max. 350 V

Spannung UL

300 V

Prüfspannung

Ader/Ader 2000 V · Ader/Schirm 2000 V

Mindestbiegeradius

fest verlegt: 5 x d

frei beweglich: 10 x d

Temperaturbereich VDE

UL: bis + 80°C

nicht bewegt: -30°C / +70 °C

bewegt: - 5°C / +70 °C

Brennverhalten

flammhemmend und selbstverlöschend nach IEC 60332-1-2 + EN 60332-1-2

Ölbeständigkeit
UL Style

21083

Abmessungen

Art.-Nr. Abmessung Außen-ø ca. Cu-Zahl Leitungs-
gewicht ≈
Gleichstromwiderstand
bei 20°C max. Ω/km
28 AWG
Gleichstromwiderstand
bei 20°C max. Ω/km
26 AWG
L060300782 x (2 x 28 AWG)ST + 2 x 28 AWG + 2 x 26 AWG6,1 mm25,5 kg/km48 kg/km223 Ω/km140 Ω/km Artikel anfragen
Art.-Nr.
Abmessung
Außen-ø ca.
Cu-Zahl
Leitungs-
gewicht ≈
Gleichstromwiderstand
bei 20°C max. Ω/km
28 AWG
Gleichstromwiderstand
bei 20°C max. Ω/km
26 AWG
L06030078
2 x (2 x 28 AWG)ST + 2 x 28 AWG + 2 x 26 AWG
6,1 mm
25,5 kg/km
48 kg/km
223 Ω/km
140 Ω/km

Weitere Abmessungen und Farben auf Anfrage.
