CATLine CAT 7A R flex
dauerflexible, halogenfreie CAT 7A Industrial Ethernet-Leitungen für die Bahntechnik

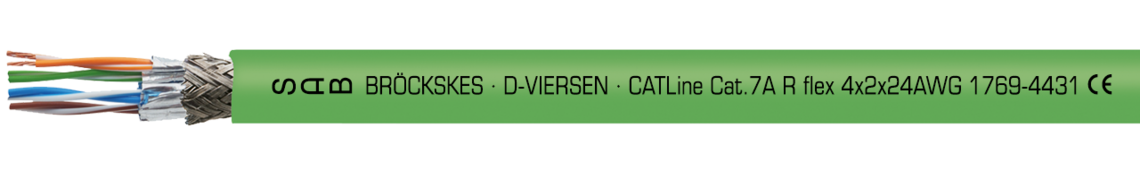

Aufdruck-Beispiel für CATLine CAT 7 A R flex 17694431: SAB BRÖCKSKES · D-VIERSEN · CATLine Cat.7A R flex 4x2x24AWG 1769-4431 CE
Anwendung/Beschreibung
Flexible CAT 7/7A Industrial Ethernet Leitung speziell für den Einsatz in Schienenfahrzeugen für die flexible und geschützte Verlegung im Innenraum, z.B. in Türsteuerungen oder in Schutzschläuchen geeignet. Das flexible CAT 7 bzw. CAT 7A Kabel ist auch für die Außenverlegung, z.B. im Drehgestell für leichte bis moderate mechanische Belastungen einsetzbar.
Produktvorteile
- dauerflexibel
- halogenfrei
- keine Brandweiterleitung
- flammhemmend und selbstverlöschend
- gute Öl- und Kraftstoffbeständigkeit
- gute Ozon-, UV- und Wetterbeständigkeit
- gute Säuren- und Laugenbeständigkeit
- gut gegen aggressive Chemikalien
- für die Außenverlegung geeignet
- erfüllt die Brandschutzanforderungen R15 (EL1A) und R16 (EL1B) nach EN 45545-2 für die Gefährdungsstufen HL1-3
- Flammwidrigkeit nach UN/ECE R118
Zusatzinformationen

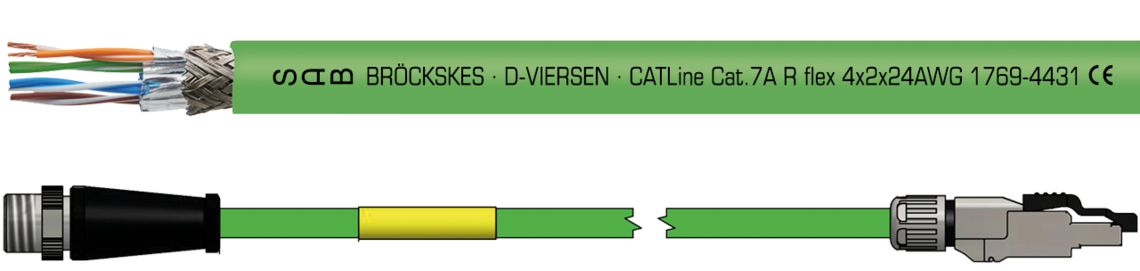

auch als konfektionierte Leitung z.B. mit M12 / RJ45 Stecker möglich
Konstruktion
| Abmessung | 4 x 2 x 24 AWG / 4 x 2 x 26 AWG |
|---|---|
| Leiter | blanke Cu-Litze, feindrähtig |
| Isolierhülle | Spezial SABIX® |
| Aderkennzeichnung | weiß-blau/blau, weiß-orange/orange, weiß-grün/grün, weiß-braun/braun |
| Verseilung | paarweise mit Alu-Folie, Paare gemeinsam |
| Abschirmung | Geflecht aus verzinnten Cu-Runddrähten |
| Mantelmaterial | Spezial SABIX® |
| Mantelfarbe | grün (ähnlich RAL 6018) |
4 x 2 x 24 AWG / 4 x 2 x 26 AWG
blanke Cu-Litze, feindrähtig
Spezial SABIX®
weiß-blau/blau, weiß-orange/orange,
weiß-grün/grün, weiß-braun/braun
paarweise mit Alu-Folie,
Paare gemeinsam
Geflecht aus verzinnten Cu-Runddrähten
Spezial SABIX®
grün (ähnlich RAL 6018)
Technische Daten
| Artikelnummer | L1769-4431 L1769-4631 |
|---|---|
| Betriebsspitzenspannung | max. 90 V |
| Prüfspannung | Ader/Ader 750 V Ader/Schirm 750 V |
| Mindestbiegeradius | fest verlegt: 5 x d frei beweglich: 12 x d dauerflexibel: 15 x d |
| Temperaturbereich VDE | nicht bewegt: -50°C / + 90°C bewegt: -40°C / + 90°C |
| Halogenfreiheit | nach EN 50306-1 + EN 50264-1. Entwicklung von HCl ist ≤ 0,5% nach IEC 60754-1. pH-Wert ist ≥ 4,3 nach IEC 60754-2. Leitfähigkeit ist ≤ 10,0 µS/mm nach IEC 60754-2. Fluorgehalt ≤ 0,1% nach IEC 60684-2 |
| Brennverhalten | keine Brandweiterleitung nach IEC 60332-3-24 + VDE 0482-332-3-24 bzw. IEC 60332-3-25 + VDE 0482-332-3-25 und EN 50305 + VDE 0260-305 Abschnitt 9.1.2. Flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2. Flammwidrigkeit nach ISO 6722 (UN/ECE R118) |
| Rauchdichte | nach IEC 61034 + VDE 0482-1034 |
| Toxizität | nach EN 50305 + VDE 0260-305 |
| Öl- und Kraftstoffbeständigkeit | nach EN 50264-1 + VDE 0260-264-1 |
| Wellenwiderstand | 100Ω ± 10Ω in Anlehnung an EN 50288-9-2 / CAT 7A |
| Flexibilität | sehr gut |
| Schadstofffrei | gemäß RoHS-Richtlinie der Europäischen Union |
L1769-4431
L1769-4631
max. 90 V
Ader/Ader 750 V
Ader/Schirm 750 V
fest verlegt: 5 x d
frei beweglich: 12 x d
dauerflexibel: 15 x d
nicht bewegt: -50°C / + 90°C
bewegt: -40°C / + 90°C
nach EN 50306-1 + EN 50264-1.
Entwicklung von HCl ist ≤ 0,5% nach IEC 60754-1.
pH-Wert ist ≥ 4,3 nach IEC 60754-2.
Leitfähigkeit ist ≤ 10,0 µS/mm nach IEC 60754-2.
Fluorgehalt ≤ 0,1% nach IEC 60684-2
keine Brandweiterleitung nach IEC 60332-3-24 + VDE 0482-332-3-24 bzw. IEC 60332-3-25 + VDE 0482-332-3-25 und EN 50305 + VDE 0260-305 Abschnitt 9.1.2.
Flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2.
Flammwidrigkeit nach ISO 6722 (UN/ECE R118)
nach IEC 61034 + VDE 0482-1034
nach EN 50305 + VDE 0260-305
nach EN 50264-1 + VDE 0260-264-1
100Ω ± 10Ω in Anlehnung an EN 50288-9-2 / CAT 7A
sehr gut
gemäß RoHS-Richtlinie der Europäischen Union
Abmessungen
| Art.-Nr. | Abmessung | max. Ader-ø | Außen-ø | Cu-Zahl | Leitungs- gewicht ≈ | |
|---|---|---|---|---|---|---|
| 17694431 | 4 x 2 x 24 AWG | 1,71 mm | 9,7 mm | 46,6 kg/km | 109 kg/km | Artikel anfragen |
| 17694631 | 4 x 2 x 26 AWG | 1,45 mm | 8,6 mm | 35,8 kg/km | 92 kg/km | Artikel anfragen |
gewicht ≈
Weitere Abmessungen und Farben auf Anfrage.
