CATLine XL
Class D / Class E schleppkettenfähige Ethernet Leitung mit UL/CSA Approbation

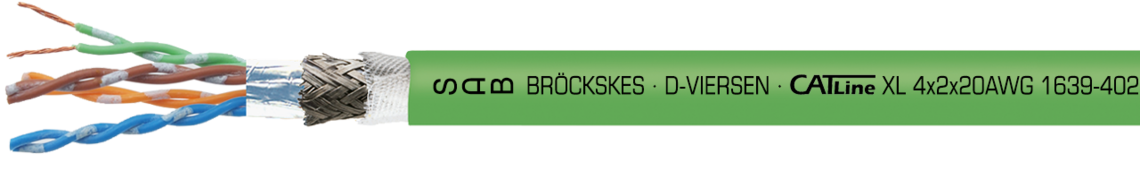

Aufdruck-Beispiel: SAB BRÖCKSKES · D-VIERSEN · CATLine XL 4x2x20AWG 1639-4020 UL AWM Style 20549 80°C 300V CSA AWM I/II A/B 80°C 300V FT2 CE
Anwendung/Beschreibung
Mit den neuen flexiblen und in der Einfügedämpfung reduzierten CATLine XL-Typen steht eine Produktfamilie zur Verfügung, die über die normative Grenze von 100 m hinaus getestet und validiert wurde. In Praxistests konnten diese Kabel auch Strecken von über 190 m (CATLine XL / Class D - 100 MBit) bzw. über 130 m (CATLine XL / Class E - 1GBit) übertragen – bestätigt durch Messungen mit BERT-Systemen.
Produktvorteile
- schleppkettenfähig
- flammhemmend und selbstverlöschend
- PoE geeignet
- PFAS-frei
Aufbau
| Leiter | blanke Cu-Litze, feindrähtig |
|---|---|
| Isolierhülle | Spezial-Polymer |
| Aderkennzeichnung | weiß-blau/blau, weiß-orange/orange, weiß-grün/grün, weiß-braun/braun |
| Verseilung | Adern paarig verseilt, Paare gemeinsam. Class E: Paare foliengeschirmt |
| Abschirmung | Geflecht aus verzinnten Cu-Runddrähten |
| Bewicklung | Vlies |
| Mantelmaterial | PUR |
| Mantelfarbe | grün (ähnlich RAL 6018) |
blanke Cu-Litze, feindrähtig
Spezial-Polymer
weiß-blau/blau, weiß-orange/orange, weiß-grün/grün, weiß-braun/braun
Adern paarig verseilt, Paare gemeinsam.
Class E: Paare foliengeschirmt
Geflecht aus verzinnten Cu-Runddrähten
Vlies
PUR
grün (ähnlich RAL 6018)
Technische Daten
| Betriebsspitzenspannung | max. 90 V |
|---|---|
| Spannung UL/CSA | 300 V |
| Prüfspannung | Ader/Ader 2000 V Ader/Schirm 2000 V |
| Mindestbiegeradius | fest verlegt: 5 x d frei beweglich: 10 x d dauerflexibel: 15 x d |
| Temperaturbereich | UL/CSA: bis +80 °C nicht bewegt: -50/+90 °C bewegt: -40/+90 °C |
| Halogenfreiheit | nach IEC 60754-1 + VDE 0482-754-1 |
| Brennverhalten | flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2 UL Horizontal Flame Test FT2 |
| Ölbeständigkeit | TMPU nach EN 50363-10-2 + VDE 0207-363-10-2 |
| Wellenwiderstand | 100Ω ± 10 Ω CATline XL / Class D, erfüllt die elektrischen und übertragungstechnischen Anforderungen bei Hochfrequenz in Anlehnung an EN 50288-2-2 / CAT 5
CATline XL / Class E, erfüllt die elektrischen und übertragungstechnischen Anforderungen bei Hochfrequenz in Anlehnung an EN 50288-5-2 / CAT 6 |
| UV- und Wetterbeständigkeit | sehr gut - nach HD 605 (VDE 0276-605) |
| Flexibilität | sehr gut |
| UL Style | 20549 |
| Schadstofffrei | gemäß RoHS-Richtlinie der Europäischen Union, siehe Kapitel N "Technische Daten" |
max. 90 V
300 V
Ader/Ader 2000 V
Ader/Schirm 2000 V
fest verlegt: 5 x d
frei beweglich: 10 x d
dauerflexibel: 15 x d
UL/CSA: bis +80 °C
nicht bewegt: -50/+90 °C
bewegt: -40/+90 °C
nach IEC 60754-1 + VDE 0482-754-1
flammhemmend und selbstverlöschend
nach IEC 60332-1-2 + VDE 0482-332-1-2
UL Horizontal Flame Test FT2
TMPU nach EN 50363-10-2 + VDE 0207-363-10-2
100Ω ± 10 Ω
CATline XL / Class D, erfüllt die elektrischen und übertragungstechnischen Anforderungen bei Hochfrequenz in Anlehnung an EN 50288-2-2 / CAT 5
CATline XL / Class E, erfüllt die elektrischen und übertragungstechnischen Anforderungen bei Hochfrequenz in Anlehnung an EN 50288-5-2 / CAT 6
sehr gut - nach HD 605 (VDE 0276-605)
sehr gut
20549
gemäß RoHS-Richtlinie der Europäischen Union, siehe Kapitel N "Technische Daten"
Abmessungen
| Art.-Nr. | Typ | Abmessung |
Außen-ø ± 10% | Cu-Zahl |
Leitungs- gewicht ≈ | |
|---|---|---|---|---|---|---|
| L15394020 | CATLine XL / Class D | 4 x 2 x 20 AWG | 11,6 mm | 100,7 kg/km | 158 kg/km | Artikel anfragen |
| L16394020 | CATLine XL / Class E | 4 x 2 x 20 AWG | 15,7 mm | 144,3 kg/km | 266 kg/km | Artikel anfragen |
± 10%
gewicht ≈
Weitere Abmessungen und Farben auf Anfrage.
