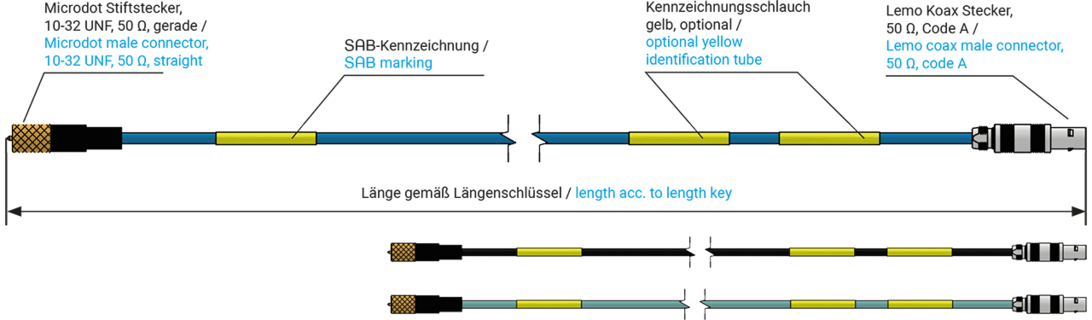

Low-Noise Koaxialkabel
mit Microdot Stecker 10-32 UNF und Lemo Koax Stecker
Anwendung/Beschreibung
Low-Noise Kabel für uniaxiale Beschleunigungssensoren (IEPE) und Anschluss an z. B. Siemens LMS SCADAS Messtechnik.
Produktvorteile
- hochtemperaturbeständig bis +250°C (TPFK)
- mechanisch robuster (PUR)
- extrem hohe Flexibilität (Silikon)
Zusatzinformationen
Weitere Service Aspekte:
Individuelle Kennzeichnung mittels Schrumpfschlauch wie z.B. interne Materialnummer oder Barcode.
Steckverbinder
| Seite 1 | Microdot Stiftstecker 10-32 UNF |
|---|---|
| Seite 2 | Lemo Koax Stecker Code A |
Microdot Stiftstecker 10-32 UNF
Lemo Koax Stecker Code A
Leitungsdaten (TPFK)
| Aufbau | 1 x 0,20 mm Ø |
|---|---|
| Isolation | TPFK |
| Außenmantel | TPFK |
| Mantelfarbe | blau |
| Außendurchmesser | ca. 1,7 mm |
| Betriebsspannung | max. 375 V |
| Temperaturbereich | -55°C / +250°C |
1 x 0,20 mm Ø
TPFK
TPFK
blau
ca. 1,7 mm
max. 375 V
-55°C / +250°C
Leitungsdaten (PUR)
| Aufbau | 1 x 0,20 mm Ø |
|---|---|
| Isolation | TPFK |
| Außenmantel | PUR |
| Mantelfarbe | schwarz |
| Außendurchmesser | ca. 2,1 mm |
| Betriebsspannung | max. 350 V |
| Temperaturbereich | -40°C / +90°C (125°C 2500h) |
1 x 0,20 mm Ø
TPFK
PUR
schwarz
ca. 2,1 mm
max. 350 V
-40°C / +90°C (125°C 2500h)
Leitungsdaten (Silikon)
| Aufbau | 1 x 0,20 mm Ø |
|---|---|
| Isolation | TPFK |
| Außenmantel | Besilen |
| Mantelfarbe | türkis |
| Außendurchmesser | ca. 2,1 mm |
| Betriebsspannung | max. 350 V |
| Temperaturbereich | -25°C / +180°C |
1 x 0,20 mm Ø
TPFK
Besilen
türkis
ca. 2,1 mm
max. 350 V
-25°C / +180°C
Konfigurationsbeispiele
| Art.-Nr. | Mantelmaterial | Länge "L" [mm] | |
|---|---|---|---|
| S3011-3242-00100 | TPFK | 1000 mm | Artikel anfragen |
| S3012-3242-00100 | PUR | 1000 mm | Artikel anfragen |
| S3013-3242-00100 | Silikon | 1000 mm | Artikel anfragen |
SAB Kennzeichnung: Artikelnummer, Chargennummer
