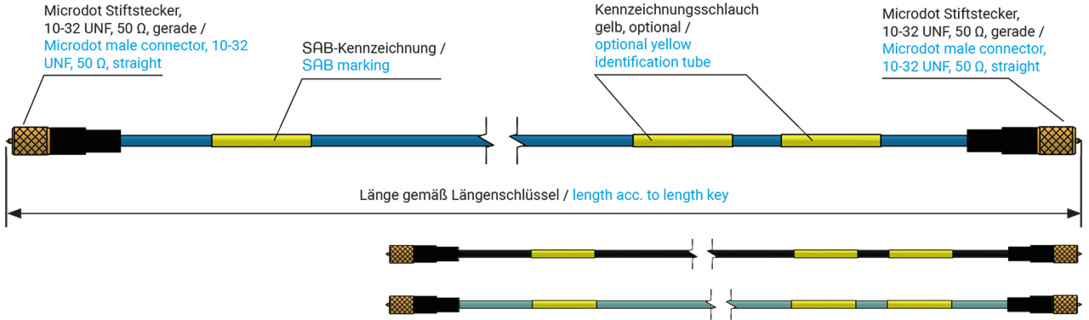

Low-Noise Koaxialkabel
beidseitig mit Microdot Stecker 10-32 UNF
Anwendung/Beschreibung
Zum Beispiel für den Anschluss eines uniaxialen Beschleunigungssensors (IEPE)
Produktvorteile
- hochtemperaturbeständig bis +250°C (TPFK)
- mechanisch robuster (PUR)
- extrem hohe Flexibilität (Silikon)
Zusatzinformationen
- Weitere Service Aspekte: Individuelle Kennzeichnung mittels Schrumpfschlauch wie z.B. interne Materialnummer oder Barcode.
- Auch mit Microdot - Buchsenstecker möglich.
Steckverbinder
| Seite 1 | Microdot Stiftstecker 10-32 UNF |
|---|---|
| Seite 2 | Microdot Stiftstecker 10-32 UNF |
Seite 1
Microdot Stiftstecker 10-32 UNF
Seite 2
Microdot Stiftstecker 10-32 UNF
Leitungsdaten (TPFK)
| Aufbau | 1 x 0,20 mm Ø |
|---|---|
| Isolation | TPFK |
| Außenmantel | TPFK |
| Mantelfarbe | blau |
| Außendurchmesser | ca. 1,7 mm |
| Betriebsspannung | max. 375 V |
| Temperaturbereich | -55°C / +250°C |
Aufbau
1 x 0,20 mm Ø
Isolation
TPFK
Außenmantel
TPFK
Mantelfarbe
blau
Außendurchmesser
ca. 1,7 mm
Betriebsspannung
max. 375 V
Temperaturbereich
-55°C / +250°C
Leitungsdaten (PUR)
| Aufbau | 1 x 0,20 mm Ø |
|---|---|
| Isolation | TPFK |
| Außenmantel | PUR |
| Mantelfarbe | schwarz |
| Außendurchmesser | ca. 2,1 mm |
| Betriebsspannung | max. 350 V |
| Temperaturbereich | -40°C / +90°C (125°C 2500h) |
Aufbau
1 x 0,20 mm Ø
Isolation
TPFK
Außenmantel
PUR
Mantelfarbe
schwarz
Außendurchmesser
ca. 2,1 mm
Betriebsspannung
max. 350 V
Temperaturbereich
-40°C / +90°C (125°C 2500h)
Leitungsdaten (Silikon)
| Aufbau | 1 x 0,20 mm Ø |
|---|---|
| Isolation | TPFK |
| Außenmantel | Besilen |
| Mantelfarbe | türkis |
| Außendurchmesser | ca. 2,1 mm |
| Betriebsspannung | max. 350 V |
| Temperaturbereich | -25°C / +180°C |
Aufbau
1 x 0,20 mm Ø
Isolation
TPFK
Außenmantel
Besilen
Mantelfarbe
türkis
Außendurchmesser
ca. 2,1 mm
Betriebsspannung
max. 350 V
Temperaturbereich
-25°C / +180°C
Konfigurationsbeispiele
| Art.-Nr. | Mantelmaterial | Länge "L" [mm] | |
|---|---|---|---|
| S3011-3232-00100 | TPFK | 1000 mm | Artikel anfragen |
| S3012-3232-00100 | PUR | 1000 mm | Artikel anfragen |
| S3013-3232-00100 | Silikon | 1000 mm | Artikel anfragen |
Art.-Nr.
Mantelmaterial
Länge "L" [mm]
SAB Kennzeichnung: Artikelnummer, Chargennummer
