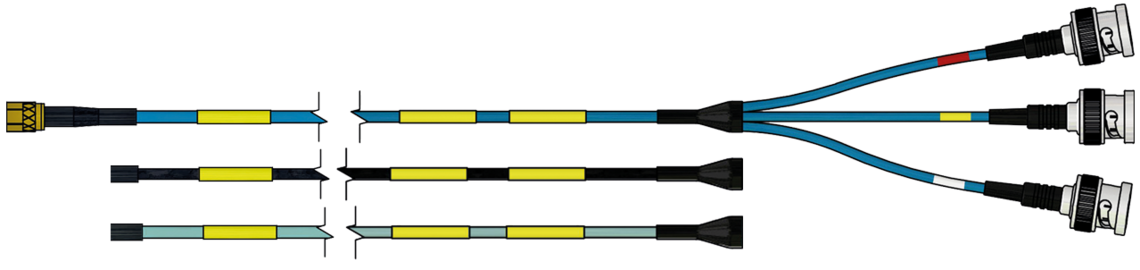

Anschlussleitung
mit wasserdichtem Buchsenstecker ¼-28 UNF IP68, 4-polig und 3 x BNC Stecker
Anwendung/Beschreibung
Anschlusskabel mit wasserdichtem Sensorsteckverbinder IP68 für traixiale Beschleunigungsaufnehmer auf IEPE Basis
Produktvorteile
- hochtemperaturbeständig (TPFK)
- mechanisch robuster (PUR)
- extrem hohe Flexibilität (Silikon)
Zusatzinformationen
Weitere Service Aspekte:
Individuelle Kennzeichnung mittels Schrumpfschlauch wie z. B. interne Materialnummer oder Barcode
Steckverbinder
| Seite 1 | 4-Pin ¼-28 UNF IP68 Buchsenstecker* * Bitte nennen Sie uns Ihren Sensortypen |
|---|---|
| Seite 2 | 3 x BNC Stiftstecker |
4-Pin ¼-28 UNF
IP68 Buchsenstecker*
* Bitte nennen Sie uns Ihren Sensortypen
3 x BNC Stiftstecker
Leitungsdaten (TPFK)
| Aufbau | 4 x AWG 34 |
|---|---|
| Isolation | TPFK |
| Außenmantel | TPFK |
| Mantelfarbe | blau |
| Außendurchmesser | ca. 2,1 mm |
| Betriebsspannung | max. 150 V |
| Temperaturbereich | -55°C / +250°C |
4 x AWG 34
TPFK
TPFK
blau
ca. 2,1 mm
max. 150 V
-55°C / +250°C
Leitungsdaten (PUR)
| Aufbau | 4 x AWG 34 |
|---|---|
| Isolation | TPFK |
| Außenmantel | PUR |
| Mantelfarbe | schwarz |
| Außendurchmesser | ca. 2,5 mm |
| Betriebsspannung | max. 150 V |
| Temperaturbereich | -40°C / +90°C (+125°C 2500h) |
4 x AWG 34
TPFK
PUR
schwarz
ca. 2,5 mm
max. 150 V
-40°C / +90°C (+125°C 2500h)
Leitungsdaten (Silikon)
| Aufbau | 4 x AWG 30 |
|---|---|
| Isolation | TPFK |
| Außenmantel | Silikon |
| Mantelfarbe | türkis |
| Außendurchmesser | ca. 2,7 mm |
| Betriebsspannung | max. 150 V |
| Temperaturbereich | -25°C / +180°C |
4 x AWG 30
TPFK
Silikon
türkis
ca. 2,7 mm
max. 150 V
-25°C / +180°C
Abmessungen
| Art.-Nr. | Mantelmaterial | Länge "L" [mm] | |
|---|---|---|---|
| S3031-1430-00300 | TPFK | 3000 | Artikel anfragen |
| S3032-1430-00300 | PUR | 3000 | Artikel anfragen |
| S3033-1430-00300 | Silikon | 3000 | Artikel anfragen |
SAB Kennzeichnung: Artikelnummer, Chargennummer
