Anschlussleitung
mit SUB-D Stecker und abisolierten Enden (für DMS)
Anwendung/Beschreibung
Sensorkabel für den Anschluss von Dehnungsmessstreifen (DMS).
Zusatzinformationen
- Weitere Service Aspekte: Individuelle Kennzeichnung mittels Schrumpfschlauch wie beispielsweise interne Materialnummer oder Barcode
- Mit TEDS erhältlich

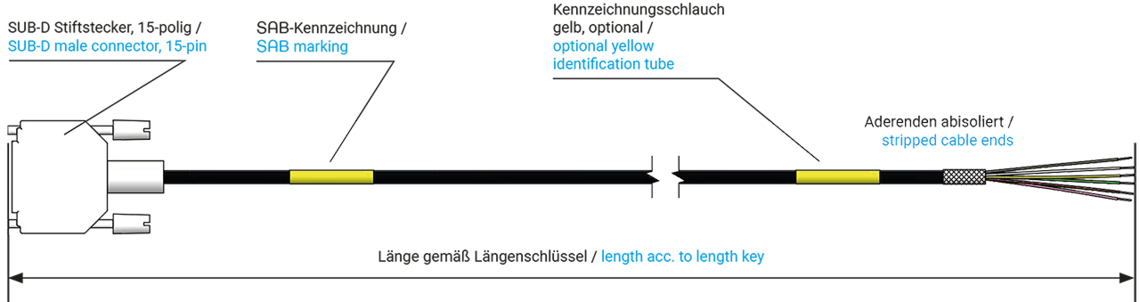

Steckverbinder
| Seite 1 | SUB-D Stiftstecker 15-pol. |
|---|---|
| Seite 2 | 50mm frei Enden + 5 mm abisoliert |
Seite 1
SUB-D Stiftstecker 15-pol.
Seite 2
50mm frei Enden + 5 mm abisoliert
Leitungsdaten
| Aufbau | 3 x 2 x 0,14 mm² (verzinnte Litze) |
|---|---|
| Isolation | TPFK |
| Außenmantel | PUR |
| Mantelfarbe | schwarz |
| Außendurchmesser | ca. 4,6 mm |
| Betriebsspannung | max. 375 V |
| Temperaturbereich | -50°C / +90°C (+125°C 2500h) |
| Leiterschaltung des DMS | Ob Viertel-, Halb oder Vollbrücken Anwendungen – wir berücksichtigen Ihre Anforderungen. |
Aufbau
3 x 2 x 0,14 mm² (verzinnte Litze)
Isolation
TPFK
Außenmantel
PUR
Mantelfarbe
schwarz
Außendurchmesser
ca. 4,6 mm
Betriebsspannung
max. 375 V
Temperaturbereich
-50°C / +90°C (+125°C 2500h)
Leiterschaltung des DMS
Ob Viertel-, Halb oder Vollbrücken Anwendungen – wir berücksichtigen Ihre Anforderungen.
Konfigurationsbeispiel
| Art.-Nr. | Mantelmaterial | Länge "L" [mm] | |
|---|---|---|---|
| S3833-4419-00250 | PUR | 2500 mm | Artikel anfragen |
Art.-Nr.
Mantelmaterial
Länge "L" [mm]
SAB Kennzeichnung: Artikelnummer, Chargennummer
