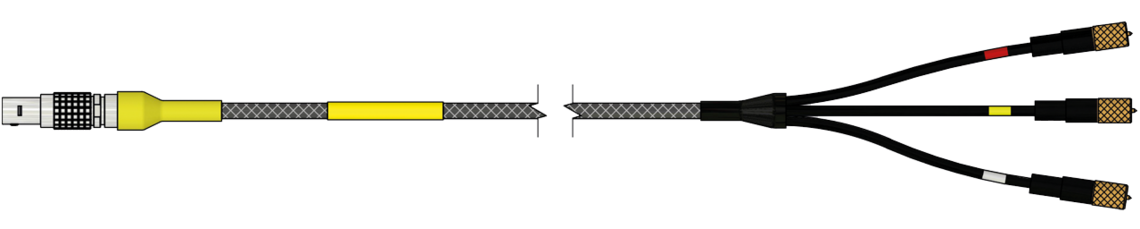

Anschlusskabel
mit Lemo Stecker, 9-polig, Code G und 3 x Microdot Stecker 10-32 UNF
Anwendung/Beschreibung
Sensoranschlusskabel für triaxiale Beschleunigungssensoren mit Ladungsausgang (Charge) und Anschluss an z. B. Müller BBM PAK Messtechnik
Zusatzinformationen
Weitere Service Aspekte:
Individuelle Kennzeichnung mittels Schrumpfschlauch wie z. B. interne Materialnummer oder Barcode
Steckverbinder
| Seite 1 | Lemo Stecker 9-pol. G-codiert |
|---|---|
| Seite 2 | 3x Microdot Stiftstecker 10-32 UNF |
Seite 1
Lemo Stecker 9-pol. G-codiert
Seite 2
3x Microdot Stiftstecker 10-32 UNF
Leitungsdaten
| Aufbau | 3x (1 x 0,20 mm Ø) im Geflechtschlauch |
|---|---|
| Isolation | TPFK |
| Außenmantel | TPFK |
| Mantelfarbe | schwarz |
| Außendurchmesser | ca. 1,7 mm |
| Betriebsspannung | max. 48 V |
| Temperaturbereich | -55°C / +250°C |
Aufbau
3x (1 x 0,20 mm Ø) im Geflechtschlauch
Isolation
TPFK
Außenmantel
TPFK
Mantelfarbe
schwarz
Außendurchmesser
ca. 1,7 mm
Betriebsspannung
max. 48 V
Temperaturbereich
-55°C / +250°C
Konfigurationsbeispiel
| Art.-Nr. | Mantelmaterial | Länge "L" [mm] | |
|---|---|---|---|
| S3041-4032-00100 | TPFK | 1000 mm | Artikel anfragen |
Art.-Nr.
Mantelmaterial
Länge "L" [mm]
SAB Kennzeichnung: Artikelnummer, Chargennummer
