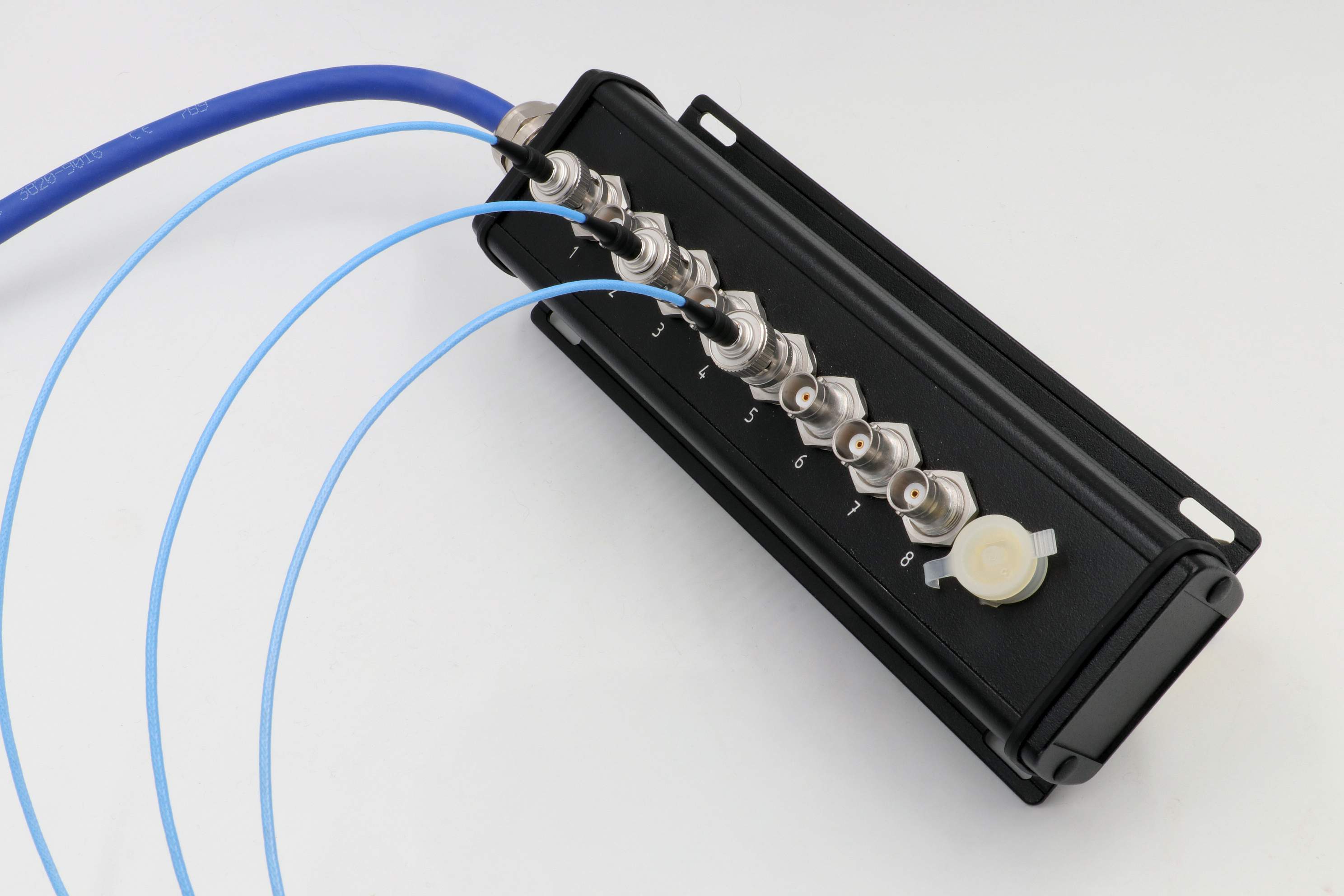

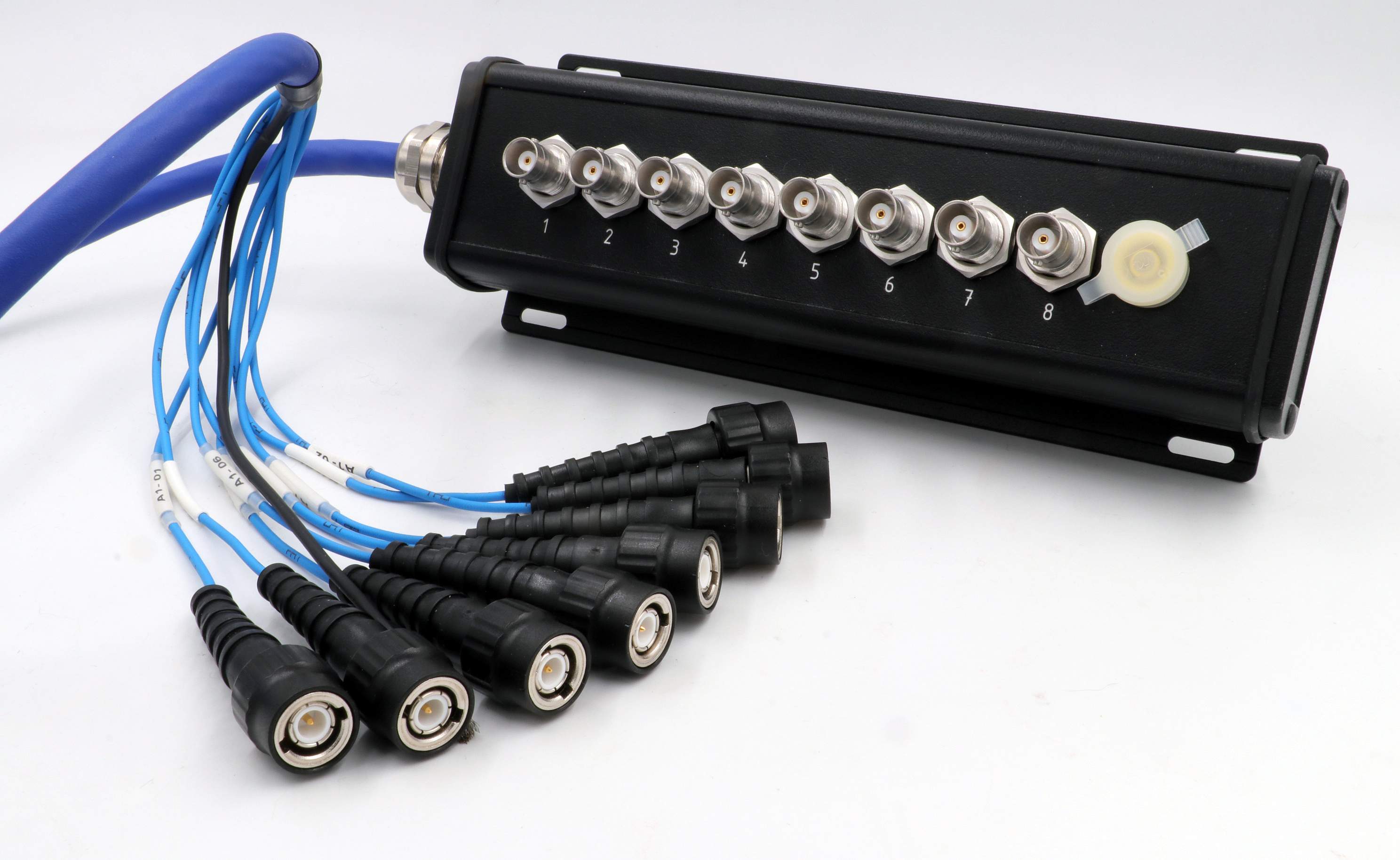

Breakout-Box mit 8-fach Koax-Multicore-Kabel (Low-Noise)
mit 8 x BNC Eingängen und 8 x BNC Stecker (isoliert)
Anwendung/Beschreibung
Für rauscharme NVH-Messungen mit Mikrofonen und uniaxialen Sensoren ist eine stabile Signalübertragung entscheidend. Die BNC Breakout-Box mit 8-fach Koax-Multicore-Kabel wurde speziell für Anwendungen mit IEPE-Sensoren entwickelt und ermöglicht eine strukturierte sowie zuverlässige Anbindung von Sensorsignalen an die Messtechnik.
Im Gegensatz zu klassischen Lösungen mit gebündelten Einzelkabeln basiert die Ausführung auf einem integrierten Multicore-Kabel. Das Low-Noise Koax-Kabel sorgt für eine rauscharme Signalübertragung und kombiniert einzeln geschirmte Koaxialleitungen mit einem Gesamtschirm zur Verbesserung von EMV-Verhalten und mechanischer Stabilität.
Die Leitung ist hochflexibel, geschmeidig in der Verlegung und dank PUR-Mantel öl- und chemikalienbeständig. Dadurch eignet sich die Breakout-Box als Messanschlusslösung für unterschiedliche Testumgebungen – von mobilen Messungen im Fahrzeug bis hin zur Verkabelung von Prüfständen und Messsystemen.
Neben der Standardausführung sind kundenspezifische Konfigurationen hinsichtlich Steckverbindern und Leitungslängen möglich.
Produktvorteile
- mechanisch robust
- geschmeidig in der Verlegung
- rauscharme Signalübertragung für NVH-Messungen durch Low-Noise Koax-Aufbau
- hohe EMV-Sicherheit durch Einzel- und Gesamtschirmung
- kundenspezifisch konfigurierbar für unterschiedliche Messaufbauten
Zusatzinformationen
Auch möglich als 4-fach Multicore und individueller Steckerausführung
Steckverbinder

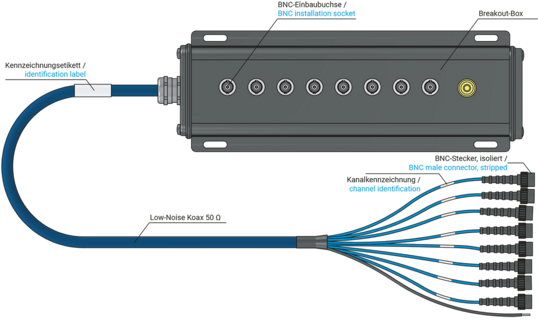

| Seite 1 | 8 x BNC Geräte-Einbaubuchsen (mit Staubschutzkappen) + Sicherheitsbuchse gelb (Schirmabgriff) |
|---|---|
| Seite 2 | 8 x BNC-Stiftstecker isoliert |
8 x BNC Geräte-Einbaubuchsen (mit Staubschutzkappen) + Sicherheitsbuchse gelb (Schirmabgriff)
8 x BNC-Stiftstecker isoliert
Leitungsdaten
| Aufbau | 8 x (1 x 0,20 mm Ø)C - Low-Noise Koax 50 Ω |
|---|---|
| Isolation | TPFK |
| Innenmantel | PUR |
| Außenmantel | PUR |
| Mantelfarbe | dunkelblau |
| Außendurchmesser | ca. 9,0 mm |
| Betriebsspannung | max. 350 V |
| Temperaturbereich | -40°C / +90°C (+125°C 2500h) |
8 x (1 x 0,20 mm Ø)C - Low-Noise Koax 50 Ω
TPFK
PUR
PUR
dunkelblau
ca. 9,0 mm
max. 350 V
-40°C / +90°C (+125°C 2500h)
Box-Daten
| Gehäuse | Aluminium, schwarz pulverbeschichtet |
|---|---|
| Dichtung | TPE, schwarz |
| Schutzart (gilt nur für das Gehäuse, nicht für die Einbaubuchse) | IP65 / NEMA 3 |
| Gewicht (ohne Stecker & Leitung) | ca. 285 g |
| Abmessung (B x H x T) | ca. 200 x 57 x 32 mm, mit Wandlasche: ca. 200 x 76 x 34,8 mm |
Aluminium, schwarz pulverbeschichtet
TPE, schwarz
IP65 / NEMA 3
ca. 285 g
ca. 200 x 57 x 32 mm, mit Wandlasche: ca. 200 x 76 x 34,8 mm
Konfigurationsbeispiel
| Art.-Nr. | Mantelmaterial | Länge "L" [mm] | |
|---|---|---|---|
| S3075-3031-00500 | PUR | 5000 mm | Artikel anfragen |
SAB Kennzeichnung: Artikelnummer, Chargennummer
