8-fach Koax-Multicore Kabel (Low Noise)
mit beidseitg 8 x BNC Stecker
Anwendung/Beschreibung
Für NVH-Messungen mit Mikrofonen und uniaxialen Sensoren ist eine stabile und rauscharme Signalübertragung entscheidend. Das 8-fach Koax Multicore-Kabel (Low Noise) ermöglicht eine strukturierte und zuverlässige Anbindung von Sensorsignalen an die Messtechnik und sorgt für eine übersichtliche Verkabelung im Messaufbau.
Im Gegensatz zu Einzelverkabelungen werden mehrere Koaxialleitungen in einer integrierten Multicore-Struktur zusammengeführt. Dadurch lassen sich mehrere Messkanäle gebündelt und effizient erfassen, während gleichzeitig der Installationsaufwand reduziert wird.
Das Low-Noise Koax-Kabel (50 Ω) ist speziell für empfindliche Messsignale ausgelegt und kombiniert einzeln geschirmte Leitungen mit einem Gesamtschirm, wodurch eine hohe EMV-Sicherheit und stabile Signalqualität erreicht wird.
Durch den robusten PUR-Innen- und Außenmantel ist die Leitung sowohl mechanisch belastbar als auch flexibel in der Verlegung. Beidseitig konfektionierte BNC-Steckverbinder ermöglichen eine direkte und sichere Verbindung zur Messtechnik.
Typische Einsatzbereiche sind Prüfstände, Fahrzeugmessungen sowie Laboranwendungen.
Individuelle Ausführungen, z. B. hinsichtlich Leitungslängen, Steckverbindern oder Kennzeichnungen (z. B. Schrumpfschlauch, Barcode), sind möglich.
Produktvorteile
- mechanisch robust
- geschmeidig in der Verlegung
- rauscharme Signalübertragung durch Low-Noise Koax-Aufbau
- gebündelte Erfassung mehrerer Messkanäle bei reduziertem Verkabelungsaufwand
- kundenspezifische Konfiguration und Kennzeichnung möglich
Zusatzinformationen
- Weitere Service Aspekte: Individuelle Kennzeichnung mittels Schrumpfschlauch wie beispielsweise interne Materialnummer oder Barcode
- Auch möglich als 16-fach Multicore und individueller Steckerausführung

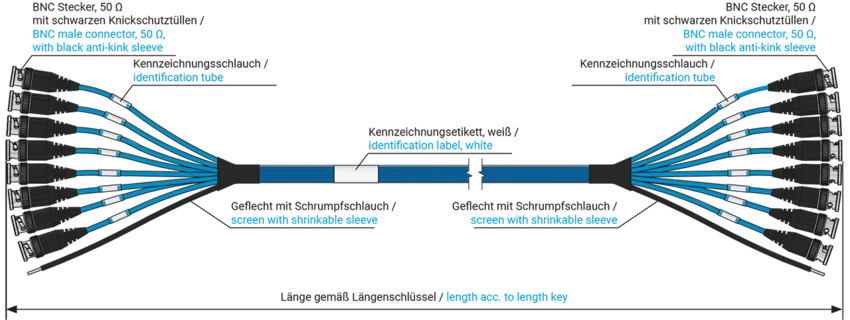

Steckverbinder
| Seite 1 | 8 x BNC Stiftstecker* *auch als isolierte Ausführung möglich! |
|---|---|
| Seite 2 | 8 x BNC Stiftstecker* *auch als isolierte Ausführung möglich! |
8 x BNC Stiftstecker*
*auch als isolierte Ausführung möglich!
8 x BNC Stiftstecker*
*auch als isolierte Ausführung möglich!
Leitungsdaten
| Aufbau | 8 x (1 x 0,20 mm Ø)C - Low-Noise Koax 50 Ω |
|---|---|
| Isolation | TPFK |
| Innenmantel | PUR |
| Außenmantel | PUR |
| Mantelfarbe | dunkelblau |
| Außendurchmesser | ca. 9,0 mm |
| Betriebsspannung | max. 350 V |
| Temperaturbereich | -40°C / +90°C (kurzzeitig +125°C 2500h) |
8 x (1 x 0,20 mm Ø)C - Low-Noise Koax 50 Ω
TPFK
PUR
PUR
dunkelblau
ca. 9,0 mm
max. 350 V
-40°C / +90°C (kurzzeitig +125°C 2500h)
Konfigurationsbeispiel
| Art.-Nr. | Mantelmaterial | Länge "L" [mm] | |
|---|---|---|---|
| S3055-3030-00500 | PUR | 5000 mm | Artikel anfragen |
SAB Kennzeichnung: Artikelnummer, Chargennummer
