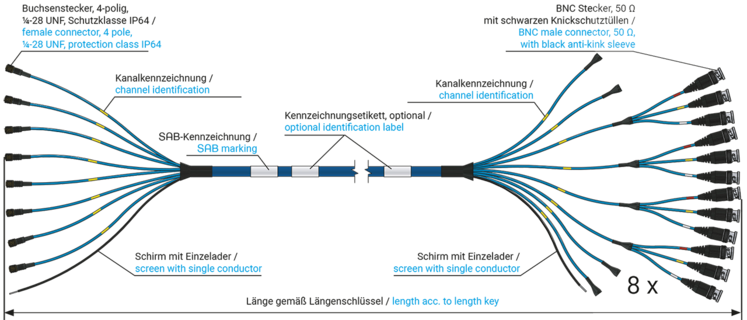

8-fach IEPE Triax-Multicore-Kabel
mit 8 x Buchsenstecker ¼-28 UNF, 4-polig und 8 x (3 x BNC Stecker)
Anwendung/Beschreibung
Multicore-Kabel zur strukturierten und ordnungsgemäßen Verlegung und Erfassung z. B. am Prüfstand
Zusatzinformationen
Individuelle Steckerausführung möglich
Steckverbinder
| Seite 1 | Buchsenstecker ¼-28 UNF, 4-polig* *Bitte nennen Sie uns Ihren Sensortypen! |
|---|---|
| Seite 2 | 8 x (3x BNC Stiftstecker) |
Seite 1
Buchsenstecker ¼-28 UNF, 4-polig*
*Bitte nennen Sie uns Ihren Sensortypen!
Seite 2
8 x (3x BNC Stiftstecker)
Leitungsdaten
| Aufbau | 8 x (4 x AWG 34)C – IEPE Triax |
|---|---|
| Isolation | TPFK |
| Innenmantel | PUR |
| Außenmantel | PUR |
| Mantelfarbe | dunkelblau |
| Außendurchmesser | ca. 11,7 mm |
| Betriebsspannung | max. 150 V |
| Temperaturbereich | -40°C / +90°C (+125°C 2500h) |
Aufbau
8 x (4 x AWG 34)C – IEPE Triax
Isolation
TPFK
Innenmantel
PUR
Außenmantel
PUR
Mantelfarbe
dunkelblau
Außendurchmesser
ca. 11,7 mm
Betriebsspannung
max. 150 V
Temperaturbereich
-40°C / +90°C (+125°C 2500h)
Konfigurationsbeispiel
| Art.-Nr. | Mantelmaterial | Länge "L" [mm] | |
|---|---|---|---|
| S3055-1030-00500 | PUR | 5000 mm | Artikel anfragen |
Art.-Nr.
Mantelmaterial
Länge "L" [mm]
SAB Kennzeichnung: Artikelnummer, Chargennummer
