Montageanleitung für die Installation der Leitung
1. Planung des Leitungsverlaufs
Beginnen Sie mit der genauen Planung des Verlaufs der Leitungen. Dies ist entscheidend für die optimale Funktion und Langlebigkeit der Installation.
2. Überprüfung der Spezifikationen
Prüfen Sie, ob die Spezifikation der Leitung zu Ihrer gewünschten Anwendung passt.
3. Auslegen der Leitung
Legen Sie die Leitung geradlinig auf den Boden. Nutzen Sie hierfür am besten einen Kabelabroller, um die Handhabung zu erleichtern.
Achten Sie darauf, dass die Leitung keine Verdrehungen aufweist.
4. Montage des Steckers
Montieren Sie am Ende der Leitung den Stecker, falls dieser nicht bereits befestigt ist.
5. Prüfung der Kammer
Vor dem Einführen der Leitung in das PIT-System ist die Kammer auf Beschädigungen und scharfkantige Bauteile zu überprüfen.
6. Einführen der Leitung
Führen Sie das unkonfektionierte Ende der Leitung zwanglos und verdrehungsfrei in das PIT-System ein.
7. Zustand der Führungsrollen
Stellen Sie sicher, dass die Führungsrollen in gutem Zustand sind und sich leicht bewegen lassen.
8. Einlegen der Leitung

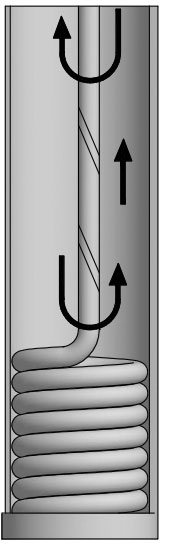

Bevor Sie die Leitung anschließen, vergewissern Sie sich, dass die Leitung gemäß Abbildung Prinzipskizze eingelegt wird.
Bei der GP 400 SF Leitung muss die Leitung aufgrund der Verseilschlagrichtung gegen den Uhrzeigersinn eingelegt werden. Dies ist wichtig, um die Kabelklemmen in der richtigen Position anbringen zu können.
9. Anbringen der Kabelklemmen
Achten Sie beim Anbringen der Kabelklemmen darauf, dass die Leitung zwanglos und verdrehungsfrei befestigt wird.
10. Anschluss am Schaltkasten
Schließen Sie die Leitung am Schaltkasten an.
11. Endkontrolle
Ziehen Sie die Leitung nach dem Anschluss einmal auf die gesamte Länge heraus und führen Sie sie erneut ein, um sicherzustellen, dass alles korrekt installiert ist.
