Individuelle Kabelkonfektion für Ihren Einsatz
>> Konfiguration für trommelbare Leitungen <<

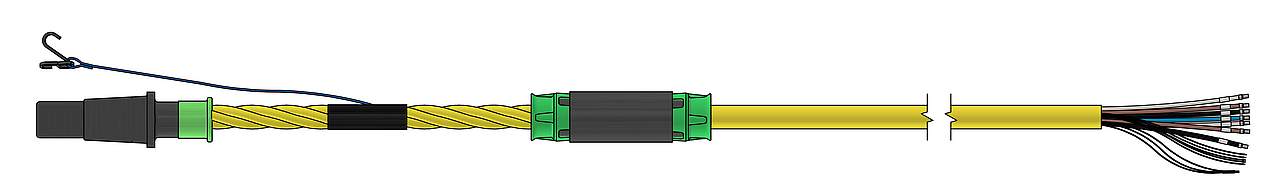

Ihre Kabelkombination ist in unserem Katalog 400Hz & 28V DC noch nicht abgebildet? Kein Problem! Anhand der folgenden Beispielkonfiguration können Sie Ihre individuelle Kombination aus Kabel und den benötigten Steckern einfach selbst konfigurieren. Wir beraten Sie gerne dabei. Kontaktieren Sie uns einfach direkt.
Kabel auf Trommel / Aufrollkabel
| ☐ GP 400 TF DR | 3 x 70,0 mm² + 3 x 12,0 mm² + 6 x 4 x 1,0 mm² |
| ☐ GP 400 SF DR | 7 x 35,0 mm² + 6 x 4 x 1,0 mm² |
Leitungslänge
_________________________ m
Anschlussleitung
| ☐ GP 400 QF | 4 x (50,0 mm² + 4 x 1,0 mm²) |
| ☐ GP 400 QF | 4 x (70,0 mm² + 4 x 1,0 mm²) |
Leitungslänge
_________________________ m
Komplette Leitungslänge
_________________________ m
Seite 2
☐ Aderendhülsen _________________________
☐ Stiftkabelschuhe _________________________
☐ Ringkabelschuhe _________________________
Weiteres Zubehör
| ☐ mit 90% Switch | ☐ PIN E | ☐ PIN F | ☐ PIN E+F |
| ☐ Drucktasten | ☐ rot | ☐ grün | ☐ schwarz |
| ☐ LED | ☐ rot | ☐ grün | ☐ gelb |
| ☐ Temperatursensor | ☐ PT100 | ☐ PTC120 | ☐ PTC100 |
| ☐ mit Zugentlastung | _________________________ mm hinter Stecker Ende | ||
Hinweis
Bei eigenen Kabelkonfektionen, bitten wir darauf zu achten, dass die Leitungen mindestens 12 Stunden vor der Konfektion ausgerollt werden.
Dies dient dazu, eventuellen Spannungen vorzubeugen und die Standzeiten zu erhöhen.
Bitte übersenden Sie uns einen vorhandenen Belegungsplan oder teilen Sie uns die gewünschte PIN Belegung mit.
Hinweis zur Verarbeitung von Leitung L3400-0228 & L3400-0251
Im Zentrum der blauen Ader (Neutralleiter) befindet sich ein Kernelement. Dieses ist vor der Montage im Bereich der Anschlussstellen oder Kabelschuhen ein kurzes Stück zu entfernen, da dieses nicht mit konfektioniert werden darf.
Achtung: Der Aramid-Faden im Kernelement darf nicht über die gesamte Kabellänge entfernt oder angeschlossen werden.
Vorgehensweise: Litze sorgfältig freilegen, vorsichtig auffächern und das Kernelement entfernen, ohne die Drähte der Litze zu beschädigen. Danach Litze wieder in Form bringen und den Kabelschuh o.a. gemäß Hersteller montieren.
Abnahmeprüfzeugnis 3.1
Für alle konfektionierten 400Hz- und 28V DC-Leitungen wird standardmäßig ein Abnahmeprüfzeugnis 3.1 (DIN EN 10204) erstellt. Es dokumentiert die Qualitäts- und Sicherheitsprüfungen und dient der Rückverfolgbarkeit. Jedes Produkt wird zudem gesondert gekennzeichnet, um die eindeutige Identifikation und Nachverfolgbarkeit zu gewährleisten.
Kernprüfungen:
- Isolationswiderstand bei 500 V DC / 1 s (≥ 1 MΩ)
- Hochspannungsprüfung bei 2000 V DC / 60 s
Weitere Prüfungen entnehmen Sie bitte dem Muster-Abnahmeprüfzeugnis:
