T542

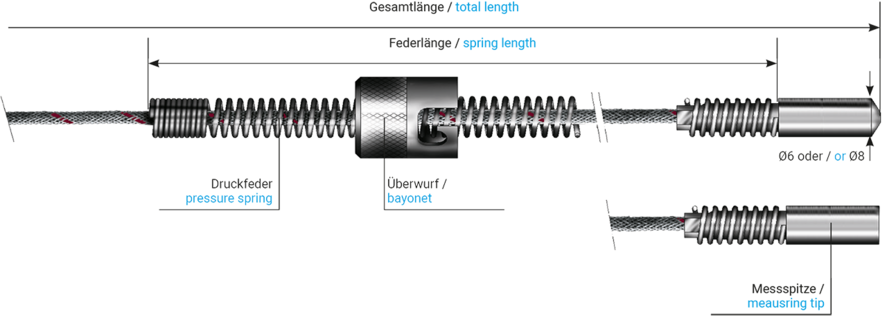

Bajonett-Widerstandsthermometer

Bajonett-Widerstandsthermometer

Bajonett-Widerstandsthermometer

Anwendung/Beschreibung

Pt1000 Fühler, Pt500 oder Pt100 für die Temperaturerfassung an kunststoffverarbeitenden Maschinen. Der Messwiderstand kann je nach Einsatzzweck frei gewählt werden. Das VA-Stahldrahtgeflecht der Anschlussleitung dient als mechanischer Schutz des Fühlers.

Zusatzinformationen

  • Als Pt100, Pt500 oder Pt1000 mit der Grenzabweichung Klasse A oder B erhältlich.
  • Einzelne Parameter, z.B. Nennlänge, Anschlussleitung, Federlänge, Doppel-Widerstandsthermometer, in 3- oder 4-Leiterschaltung, Leitungsende oder höher temperaturbeständig, können auf Anfrage ergänzt oder verändert werden.
  • Bei einer 2-Leiterschaltung kann nur eine Klassengenauigkeit Klasse B bestätigt werden.

Konstruktion

Messwiderstand

- 1 x Pt 100

- 2 x Pt 100

- 1 x Pt 500

- 2 x Pt 500

- 1 x Pt 1000

- 2 x Pt 1000

- andere Thermopaare - nach Kundenanforderung

Grenzabweichung

- Klasse A

- Klasse B

Klassengenauigkeit

- Klasse A     - -30°C / +300°C     - -100°C / +450°C

- Klasse B     - -50°C / +500°C     - -196°C / +600°C

Anschlussart der Innenleiter

- 2-Leiter

- andere Leiter - nach Kundenanforderung

Werkstoff

- 1.4305

Federlänge

- 200 mm

- andere Federlängen - nach Kundenanforderung

Durchmesser

- Ø 6,0 mm

- Ø 8,0 mm

Bodenform

- plan

- 118°

- kugelig

Überwurf

- Ø i = 12,2 mm / 1 Bajonett

- Ø i = 12,2 mm / 2 Bajonett

- Ø i = 15,0 mm / 1 Bajonett

- Ø i = 15,0 mm / 2 Bajonett

Abmessung: __________

Anschlussleitung

- Thermoleitung Litze/GLS/GLS/VA-Geflecht +400°C

- Thermoleitung Litze/PFA/GLS/VA-Geflecht +250°C

- andere Anschlussleitungen - nach Kundenanforderung

siehe auch Übersicht Anschlussleitungen für Thermoelemente

Leitungslänge

Die Länge der Anschlussleitung kann frei gewählt werden. Bitte in m angeben.

Anschlussende

- Miniaturstecker

- Standardstecker

- Miniaturkupplung

- Clipse

- blank isoliert

- Lemo-Stecker Typ - nach Kundenanforderung

- Lemo-Kupplung Typ - nach Kundenanforderung

- andere Leitungsenden - nach Kundenanforderung

Messwiderstand

- 1 x Pt 100

- 2 x Pt 100

- 1 x Pt 500

- 2 x Pt 500

- 1 x Pt 1000

- 2 x Pt 1000

- andere Thermopaare - nach Kundenanforderung

Grenzabweichung

- Klasse A

- Klasse B

Klassengenauigkeit

- Klasse A     - -30°C / +300°C     - -100°C / +450°C

- Klasse B     - -50°C / +500°C     - -196°C / +600°C

Anschlussart der Innenleiter

- 2-Leiter

- andere Leiter - nach Kundenanforderung

Werkstoff

- 1.4305

Federlänge

- 200 mm

- andere Federlängen - nach Kundenanforderung

Durchmesser

- Ø 6,0 mm

- Ø 8,0 mm

Bodenform

- plan

- 118°

- kugelig

Überwurf

- Ø i = 12,2 mm / 1 Bajonett

- Ø i = 12,2 mm / 2 Bajonett

- Ø i = 15,0 mm / 1 Bajonett

- Ø i = 15,0 mm / 2 Bajonett

Abmessung: __________

Anschlussleitung

- Thermoleitung Litze/GLS/GLS/VA-Geflecht +400°C

- Thermoleitung Litze/PFA/GLS/VA-Geflecht +250°C

- andere Anschlussleitungen - nach Kundenanforderung

siehe auch Übersicht Anschlussleitungen für Thermoelemente

Leitungslänge

Die Länge der Anschlussleitung kann frei gewählt werden. Bitte in m angeben.

Anschlussende

- Miniaturstecker

- Standardstecker

- Miniaturkupplung

- Clipse

- blank isoliert

- Lemo-Stecker Typ - nach Kundenanforderung

- Lemo-Kupplung Typ - nach Kundenanforderung

- andere Leitungsenden - nach Kundenanforderung
