T286

Rohrschellen-Thermoelement

Rohrschellen-Thermoelement

Rohrschellen-Thermoelement

Anwendung/Beschreibung

Rohrschellen-Thermoelemente werden für die Temperaturerfassung an Rohrleitungen, allgemein an zylindrischen Abmessungen, sowie kunststoffverarbeitenden Maschinen verwendet. Befestigung über Rohrschelle. Das VA-Stahldrahtgeflecht der Anschlussleitung dient als mechanischer Schutz.

Zusatzinformationen

  • Auch als Type K, T oder L in den Klassen 1 oder 2 erhältlich.
  • Einzelne Parameter, z.B. Anschlussleitung, Doppel-Thermoelement, Rohrschellendurchmesser oder Leitungsende kön­nen auf Anfrage ergänzt oder verändert werden.

Konstruktion

Thermopaar

Folgende Thermopaar-Typen können je nach Einsatzzweck gewählt werden:

Klasse 2

- 1 x Typ J

- 1 x Typ K

- andere Thermopaare - nach Kundenanforderung

Messstelle

mit Rohrschelle verlötet

Werkstoff

1.4571

Werkstoff Rohrschelle

1.4016

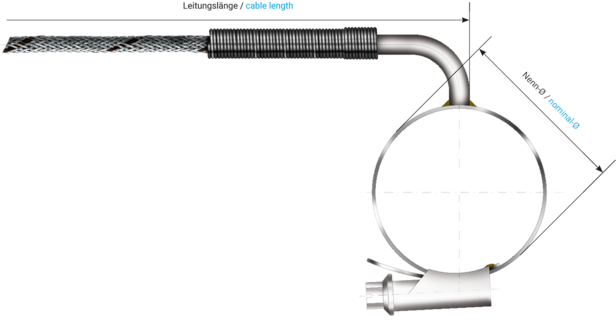

Spannbereich

- 25 bis 40 mm

- andere Spannbereiche - nach Kundenanforderung

Nenndurchmesser

- 32 mm

- andere Nenndurchmesser - nach Kundenanforderung

Durchmesser

Ø 6,0 mm

Temperaturbereich

+ 400°C

Anschlussleitung

- Thermoleitung Litze/GLS/GLS/VA-Geflecht +400°C

- Thermoleitung Litze/PFA/GLS/VA-Geflecht +250°C

- andere Anschlussleitungen - nach Kundenanforderung

siehe auch Übersicht Anschlussleitungen für Thermoelemente

Leitungslänge

Die Länge der Anschlussleitung kann frei gewählt werden. Bitte in m angeben.

Anschlussende

■ Miniaturstecker

■ Standardstecker

■ Miniaturkupplung

■ Clipse

■ blank isoliert

■ Lemo-Stecker Typ - nach Kundenanforderung

■ Lemo-Kupplung Typ - nach Kundenanforderung

■ andere Leitungsenden - nach Kundenanforderung

Thermopaar

Folgende Thermopaar-Typen können je nach Einsatzzweck gewählt werden:

Klasse 2

- 1 x Typ J

- 1 x Typ K

- andere Thermopaare - nach Kundenanforderung

Messstelle

mit Rohrschelle verlötet

Werkstoff

1.4571

Werkstoff Rohrschelle

1.4016

Spannbereich

- 25 bis 40 mm

- andere Spannbereiche - nach Kundenanforderung

Nenndurchmesser

- 32 mm

- andere Nenndurchmesser - nach Kundenanforderung

Durchmesser

Ø 6,0 mm

Temperaturbereich

+ 400°C

Anschlussleitung

- Thermoleitung Litze/GLS/GLS/VA-Geflecht +400°C

- Thermoleitung Litze/PFA/GLS/VA-Geflecht +250°C

- andere Anschlussleitungen - nach Kundenanforderung

siehe auch Übersicht Anschlussleitungen für Thermoelemente

Leitungslänge

Die Länge der Anschlussleitung kann frei gewählt werden. Bitte in m angeben.

Anschlussende

■ Miniaturstecker

■ Standardstecker

■ Miniaturkupplung

■ Clipse

■ blank isoliert

■ Lemo-Stecker Typ - nach Kundenanforderung

■ Lemo-Kupplung Typ - nach Kundenanforderung

■ andere Leitungsenden - nach Kundenanforderung
