CRX 600 C

Ölbeständige TPE-Steuerleitung mit Cu-Gesamtabschirmung, gemäß UL

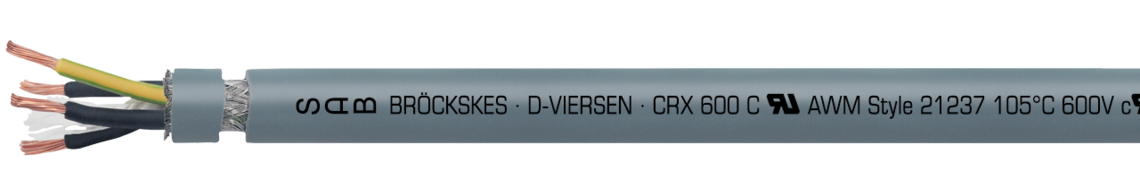

Aufdruck-Beispiel für CRX 600 C 32140315: SAB BRÖCKSKES · D-VIERSEN · CRX 600 C UL AWM Style 21237 105°C 600V cUL AWM I/II A/B 105°C Oil 60°C 1000V FT1 FT2 CE

Aufdruck-Beispiel für CRX 600 C 32140315: SAB BRÖCKSKES · D-VIERSEN · CRX 600 C UL AWM Style 21237 105°C 600V cUL AWM I/II A/B 105°C Oil 60°C 1000V FT1 FT2 CE

Anwendung

Diese Versorgungsleitung ist besonders chemisch beständig z.B. gegen MEK, Aceton, Xylol oder Terpentin. Die ölbeständige Steuerleitung mit Kupfergeflecht wird aufgrund der sehr guten chemischen Beständigkeit häufig an Robotern in Lackierstraßen & Lackieranlagen eingesetztn. Weitere Einsatzgebiete sind z.B. Wasseraufbereitungsanlagen oder Applikationen, in denen unterschiedliche Lösemittel verwendet werden.

Besondere Merkmale

  • UL und cUL approbiert
  • universell flexibel
  • ölbeständig

Zusatzinformationen

sehr gute chemische Beständigkeit!

Aufbau

Leiter

blanke Cu-Litze nach IEC 60228, VDE 0295, Klasse 5

Isolierhülle

TPE

Aderkennzeichnung

schwarze Adern mit fortlaufendem Ziffernaufdruck nach EN 50334 + VDE 0293-334,

ab 3 Adern ein grüngelber Schutzleiter

Verseilung

in Lagen

Bewicklung

Vlies

Abschirmung

Geflecht aus verzinnten Cu-Runddrähten

Mantelmaterial

TPE

Mantelfarbe

grau (RAL 7000)

Leiter

blanke Cu-Litze nach IEC 60228, VDE 0295, Klasse 5

Isolierhülle

TPE

Aderkennzeichnung

schwarze Adern mit fortlaufendem Ziffernaufdruck nach EN 50334 + VDE 0293-334,

ab 3 Adern ein grüngelber Schutzleiter

Verseilung

in Lagen

Bewicklung

Vlies

Abschirmung

Geflecht aus verzinnten Cu-Runddrähten

Mantelmaterial

TPE

Mantelfarbe

grau (RAL 7000)

Technische Daten

Nennspannung

Uo/U 300/500 V

Spannung

UL: 600 V

cUL: 1000 V

Prüfspannung

Ader/Ader 2000 V

Ader/Schirm 1000 V

Mindestbiegeradius

fest verlegt: 4 x d

frei beweglich: 6 x d

Temperaturbereich

DIN VDE nicht bewegt: -30/+90 °C

DIN VDE bewegt: -20/+90 °C

UL-AWM + cUL-AWM: bis +105°C

Brennverhalten

flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2,

UL VW-1, cUL FT1, FT2

Ölbeständigkeit

Oil 60°C

Schadstofffreiheit

gemäß RoHS-Richtlinie der Europäischen Union

Nennspannung

Uo/U 300/500 V

Spannung

UL: 600 V

cUL: 1000 V

Prüfspannung

Ader/Ader 2000 V

Ader/Schirm 1000 V

Mindestbiegeradius

fest verlegt: 4 x d

frei beweglich: 6 x d

Temperaturbereich

DIN VDE nicht bewegt: -30/+90 °C

DIN VDE bewegt: -20/+90 °C

UL-AWM + cUL-AWM: bis +105°C

Brennverhalten

flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2,

UL VW-1, cUL FT1, FT2

Ölbeständigkeit

Oil 60°C

Abmessungen

Art.-Nr.

Aderzahl x
Querschnitt

Größter
Einzeldraht ø

Außen-ø

Cu-Zahl

Leitungs-
gewicht ca.

321420022 x 0,50 mm²0,21 mm5,9 mm25,5 kg/km42 kg/km Artikel anfragen
321420033 x 0,50 mm²0,21 mm6,2 mm30,5 kg/km51 kg/km Artikel anfragen
321420044 x 0,50 mm²0,21 mm6,6 mm36,9 kg/km60 kg/km Artikel anfragen
321420055 x 0,50 mm²0,21 mm7,2 mm43,7 kg/km72 kg/km Artikel anfragen
321420077 x 0,50 mm²0,21 mm7,8 mm55,1 kg/km89 kg/km Artikel anfragen
3214201212 x 0,50 mm²0,21 mm10 mm86,8 kg/km141 kg/km Artikel anfragen
3214201515 x 0,50 mm²0,21 mm11,5 mm126 kg/km191 kg/km Artikel anfragen
321418022 x 1,00 mm²0,21 mm6,6 mm36,9 kg/km54 kg/km Artikel anfragen
321418033 x 1,00 mm²0,21 mm7 mm48,4 kg/km69 kg/km Artikel anfragen
321418044 x 1,00 mm²0,21 mm7,5 mm59,7 kg/km84 kg/km Artikel anfragen
321418055 x 1,00 mm²0,21 mm8,2 mm71,7 kg/km101 kg/km Artikel anfragen
321418077 x 1,00 mm²0,21 mm9 mm93,4 kg/km129 kg/km Artikel anfragen
321418099 x 1,00 mm²0,21 mm11,3 mm140,3 kg/km188 kg/km Artikel anfragen
3214181212 x 1,00 mm²0,21 mm12,1 mm169,5 kg/km225 kg/km Artikel anfragen
3214181515 x 1,00 mm²0,21 mm13,5 mm203,8 kg/km277 kg/km Artikel anfragen
3214181818 x 1,00 mm²0,21 mm14,3 mm258,5 kg/km332 kg/km Artikel anfragen
3214182525 x 1,00 mm²0,21 mm17,2 mm350 kg/km451 kg/km Artikel anfragen
3214185050 x 1,00 mm²0,21 mm22,8 mm620,3 kg/km818 kg/km Artikel anfragen
321416022 x 1,50 mm²0,26 mm7,2 mm48,5 kg/km67 kg/km Artikel anfragen
321416033 x 1,50 mm²0,26 mm7,6 mm64,6 kg/km86 kg/km Artikel anfragen
321416044 x 1,50 mm²0,26 mm8,3 mm81,4 kg/km106 kg/km Artikel anfragen
321416055 x 1,50 mm²0,26 mm9,2 mm98,3 kg/km131 kg/km Artikel anfragen
321416077 x 1,50 mm²0,26 mm9,9 mm129,9 kg/km165 kg/km Artikel anfragen
3214161212 x 1,50 mm²0,26 mm13,5 mm232,6 kg/km292 kg/km Artikel anfragen
3214161515 x 1,50 mm²0,26 mm15,3 mm313,2 kg/km382 kg/km Artikel anfragen
3214161818 x 1,50 mm²0,26 mm16,2 mm357,1 kg/km439 kg/km Artikel anfragen
3214162525 x 1,50 mm²0,26 mm19,4 mm483,7 kg/km601 kg/km Artikel anfragen
3214165050 x 1,50 mm²0,26 mm25,7 mm889,5 kg/km1109 kg/km Artikel anfragen
321414033 x 2,50 mm²0,26 mm9,1 mm98,2 kg/km126 kg/km Artikel anfragen
321414044 x 2,50 mm²0,26 mm9,8 mm125,1 kg/km156 kg/km Artikel anfragen
321414055 x 2,50 mm²0,26 mm11,1 mm167,8 kg/km205 kg/km Artikel anfragen
321414077 x 2,50 mm²0,26 mm12,2 mm222,4 kg/km266 kg/km Artikel anfragen
3214141212 x 2,50 mm²0,26 mm16,5 mm386,3 kg/km458 kg/km Artikel anfragen
3214141818 x 2,50 mm²0,26 mm19,4 mm555,7 kg/km660 kg/km Artikel anfragen
3214142525 x 2,50 mm²0,26 mm23,5 mm741,3 kg/km894 kg/km Artikel anfragen
321412033 x 4,00 mm²0,31 mm10,7 mm162,8 kg/km191 kg/km Artikel anfragen
321412044 x 4,00 mm²0,31 mm11,8 mm207,7 kg/km244 kg/km Artikel anfragen
321412055 x 4,00 mm²0,31 mm12,9 mm251,6 kg/km295 kg/km Artikel anfragen
321412077 x 4,00 mm²0,31 mm14,4 mm354,6 kg/km399 kg/km Artikel anfragen
321410033 x 6,00 mm²0,31 mm12,4 mm227,3 kg/km265 kg/km Artikel anfragen
321410044 x 6,00 mm²0,31 mm13,7 mm290,3 kg/km337 kg/km Artikel anfragen
321410055 x 6,00 mm²0,31 mm15,4 mm385,3 kg/km438 kg/km Artikel anfragen
321408044 x 10,0 mm²0,41 mm20,5 mm509,1 kg/km670 kg/km Artikel anfragen
321406044 x 16,0 mm²0,41 mm22,4 mm753,9 kg/km906 kg/km Artikel anfragen
321404044 x 25,0 mm²0,41 mm27,5 mm1133,5 kg/km1404 kg/km Artikel anfragen
321402044 x 35,0 mm²0,41 mm31,4 mm1543,2 kg/km1902 kg/km Artikel anfragen
321401044 x 50,0 mm²0,41 mm35,9 mm2145,9 kg/km2610 kg/km Artikel anfragen
Art.-Nr.
Aderzahl x
Querschnitt
Größter
Einzeldraht ø
Außen-ø
Cu-Zahl
Leitungs-
gewicht ca.
32142002
2 x 0,50 mm²
0,21 mm
5,9 mm
25,5 kg/km
42 kg/km
32142003
3 x 0,50 mm²
0,21 mm
6,2 mm
30,5 kg/km
51 kg/km
32142004
4 x 0,50 mm²
0,21 mm
6,6 mm
36,9 kg/km
60 kg/km
32142005
5 x 0,50 mm²
0,21 mm
7,2 mm
43,7 kg/km
72 kg/km
32142007
7 x 0,50 mm²
0,21 mm
7,8 mm
55,1 kg/km
89 kg/km
32142012
12 x 0,50 mm²
0,21 mm
10 mm
86,8 kg/km
141 kg/km
32142015
15 x 0,50 mm²
0,21 mm
11,5 mm
126 kg/km
191 kg/km
32141802
2 x 1,00 mm²
0,21 mm
6,6 mm
36,9 kg/km
54 kg/km
32141803
3 x 1,00 mm²
0,21 mm
7 mm
48,4 kg/km
69 kg/km
32141804
4 x 1,00 mm²
0,21 mm
7,5 mm
59,7 kg/km
84 kg/km
32141805
5 x 1,00 mm²
0,21 mm
8,2 mm
71,7 kg/km
101 kg/km
32141807
7 x 1,00 mm²
0,21 mm
9 mm
93,4 kg/km
129 kg/km
32141809
9 x 1,00 mm²
0,21 mm
11,3 mm
140,3 kg/km
188 kg/km
32141812
12 x 1,00 mm²
0,21 mm
12,1 mm
169,5 kg/km
225 kg/km
32141815
15 x 1,00 mm²
0,21 mm
13,5 mm
203,8 kg/km
277 kg/km
32141818
18 x 1,00 mm²
0,21 mm
14,3 mm
258,5 kg/km
332 kg/km
32141825
25 x 1,00 mm²
0,21 mm
17,2 mm
350 kg/km
451 kg/km
32141850
50 x 1,00 mm²
0,21 mm
22,8 mm
620,3 kg/km
818 kg/km
32141602
2 x 1,50 mm²
0,26 mm
7,2 mm
48,5 kg/km
67 kg/km
32141603
3 x 1,50 mm²
0,26 mm
7,6 mm
64,6 kg/km
86 kg/km
32141604
4 x 1,50 mm²
0,26 mm
8,3 mm
81,4 kg/km
106 kg/km
32141605
5 x 1,50 mm²
0,26 mm
9,2 mm
98,3 kg/km
131 kg/km
32141607
7 x 1,50 mm²
0,26 mm
9,9 mm
129,9 kg/km
165 kg/km
32141612
12 x 1,50 mm²
0,26 mm
13,5 mm
232,6 kg/km
292 kg/km
32141615
15 x 1,50 mm²
0,26 mm
15,3 mm
313,2 kg/km
382 kg/km
32141618
18 x 1,50 mm²
0,26 mm
16,2 mm
357,1 kg/km
439 kg/km
32141625
25 x 1,50 mm²
0,26 mm
19,4 mm
483,7 kg/km
601 kg/km
32141650
50 x 1,50 mm²
0,26 mm
25,7 mm
889,5 kg/km
1109 kg/km
32141403
3 x 2,50 mm²
0,26 mm
9,1 mm
98,2 kg/km
126 kg/km
32141404
4 x 2,50 mm²
0,26 mm
9,8 mm
125,1 kg/km
156 kg/km
32141405
5 x 2,50 mm²
0,26 mm
11,1 mm
167,8 kg/km
205 kg/km
32141407
7 x 2,50 mm²
0,26 mm
12,2 mm
222,4 kg/km
266 kg/km
32141412
12 x 2,50 mm²
0,26 mm
16,5 mm
386,3 kg/km
458 kg/km
32141418
18 x 2,50 mm²
0,26 mm
19,4 mm
555,7 kg/km
660 kg/km
32141425
25 x 2,50 mm²
0,26 mm
23,5 mm
741,3 kg/km
894 kg/km
32141203
3 x 4,00 mm²
0,31 mm
10,7 mm
162,8 kg/km
191 kg/km
32141204
4 x 4,00 mm²
0,31 mm
11,8 mm
207,7 kg/km
244 kg/km
32141205
5 x 4,00 mm²
0,31 mm
12,9 mm
251,6 kg/km
295 kg/km
32141207
7 x 4,00 mm²
0,31 mm
14,4 mm
354,6 kg/km
399 kg/km
32141003
3 x 6,00 mm²
0,31 mm
12,4 mm
227,3 kg/km
265 kg/km
32141004
4 x 6,00 mm²
0,31 mm
13,7 mm
290,3 kg/km
337 kg/km
32141005
5 x 6,00 mm²
0,31 mm
15,4 mm
385,3 kg/km
438 kg/km
32140804
4 x 10,0 mm²
0,41 mm
20,5 mm
509,1 kg/km
670 kg/km
32140604
4 x 16,0 mm²
0,41 mm
22,4 mm
753,9 kg/km
906 kg/km
32140404
4 x 25,0 mm²
0,41 mm
27,5 mm
1133,5 kg/km
1404 kg/km
32140204
4 x 35,0 mm²
0,41 mm
31,4 mm
1543,2 kg/km
1902 kg/km
32140104
4 x 50,0 mm²
0,41 mm
35,9 mm
2145,9 kg/km
2610 kg/km

Weitere Abmessungen und Farben auf Anfrage.
