HV Anschlusskabel für Beschleunigungssensoren (IEPE)
Anwendung/Beschreibung
HV-sichere Beschleunigungsmessung z. B. mit dem CSM HV IEPE3 FL100 Messmodul
Zusatzinformationen
Ausstellung eines HV Prüfzeugnis mit Verweis auf Chargennummer zwecks lückenloser Rückverfolgbarkeit.
Optional: Prüfung und Reparatur bereits eingesetzter Sensoren auf Anfrage.
SAB Kennzeichnung: Artikelnummer, Chargennummer
Leitungsdaten
| Anschlussleitung | HV IEPE Sensor Kabel |
|---|---|
| Aderisolation | PFA – rot, weiß, schwarz, gelb |
| Bündelmantel | PFA – blau nach RAL 5015 |
| Innenmantel | PUR – blau nach RAL 5024 |
| Außenmantel | PUR |
| Mantelfarbe | orange mit schwarzen Längsstreifen |
| Verseilung | optimal in Lagen |
| Außendurchmesser | ca. 4,3 mm |
| Spannungsfestigkeit | 1000 V AC über zweiten Innenmantel |
| Temperaturbereich | nicht bewegt: -50°C / +150°C bewegt: -40°C / +150°C |
HV IEPE Sensor Kabel
PFA – rot, weiß, schwarz, gelb
PFA – blau nach RAL 5015
PUR – blau nach RAL 5024
PUR
orange mit schwarzen Längsstreifen
optimal in Lagen
ca. 4,3 mm
1000 V AC über zweiten Innenmantel
nicht bewegt: -50°C / +150°C
bewegt: -40°C / +150°C
Sensoranschlussseite
| Steckverbinder | 4-Pin ¼ -28 UNF Buchsenstecker für den Anschluss an triaxiale IEPE Beschleunigungsaufnehmer (auch mit 4-Pin 8-36 UNF und 4-Pin M4,5) |
|---|---|
| Schirm | gebündelt rausgeführt und mit Schrumpfschlauch isoliert |
| Temperaturbereich Bündelkanal | -55°C / +250°C |
4-Pin ¼ -28 UNF Buchsenstecker für den Anschluss an triaxiale IEPE Beschleunigungsaufnehmer (auch mit 4-Pin 8-36 UNF und 4-Pin M4,5)
gebündelt rausgeführt und mit Schrumpfschlauch isoliert
-55°C / +250°C
Steckverbinder
| Lemo Redel Steckverbinder | mit oranger Knickschutztülle und schwarzer Schutzkappe, 8-polig, Code C 1000 V AC spannungsfest – IP 67 im gesteckten Zustand |
|---|
mit oranger Knickschutztülle und schwarzer Schutzkappe, 8-polig, Code C
1000 V AC spannungsfest – IP 67 im gesteckten Zustand
Prüfungen
| Leitungsprüfung | Ader/Ader – 600 V AC - 1 min - nach IEC 60584-1 über zweiten Innenmantel im Wasserbad – 5000 V AC – 5 min – in Anlehnung an EN 50264-2-1 |
|---|---|
| Produktprüfung | Stückprüfung am konfektionierten Steckverbinder in Anlehnung an die Messgerätenorm 61010-1 sowie VDE-Angaben im hausinternen Kugelbad (Freigabe der Prüfeinrichtung durch VDE). Überprüfung der Berührsicherheit nach außen – 3000 V/1 min AC |
Ader/Ader – 600 V AC - 1 min - nach IEC 60584-1 über zweiten Innenmantel im Wasserbad –
5000 V AC – 5 min – in Anlehnung an EN 50264-2-1
Stückprüfung am konfektionierten Steckverbinder in Anlehnung an die Messgerätenorm 61010-1 sowie VDE-Angaben im hausinternen Kugelbad (Freigabe der Prüfeinrichtung durch VDE).
Überprüfung der Berührsicherheit nach außen – 3000 V/1 min AC

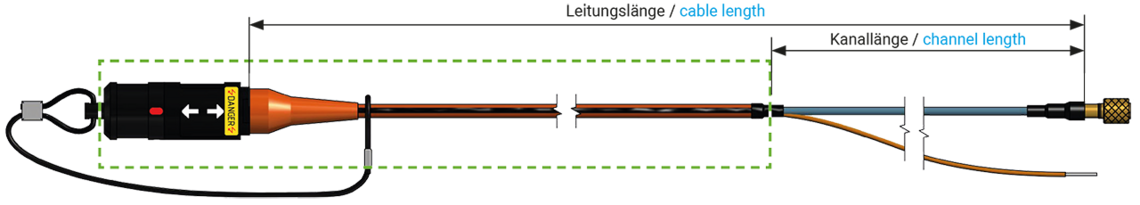

Konfigurationsbeispiele
| Art.-Nr. |
Anschluss- leitungslänge | Länge Kanal 1 | Länge Erdung | Steckverbinder | |
|---|---|---|---|---|---|
| T642-062-666 | 3000 mm | 100 mm | 200 mm | 4-Pin ¼ -28 UNF | Artikel anfragen |
| T642-062-794 | 6000 mm | 100 mm | 200 mm | 4-Pin ¼ -28 UNF | Artikel anfragen |
| T642-062-635 | 3000 mm | 100 mm | 200 mm | 4-Pin 8-36 UNF | Artikel anfragen |
leitungslänge
Gesamt- und Kanallängen individuell ausführbar.
