SABIX® R 691 FRNC CAT 6A C1

halogenfreie Industrial Gigabit Ethernet-Leitung CAT 6A

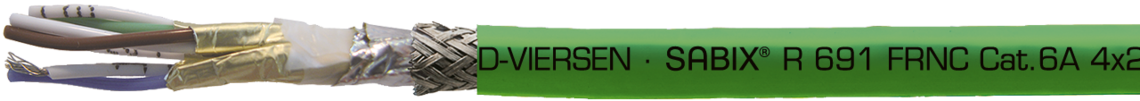

Aufdruck-Beispiel für SABIX R 691 FRNC CAT 6A 66912604: SAB BRÖCKSKES · D-VIERSEN · SABIX R 691 FRNC Cat.6A 4x2x26AWG CE

Datenblatt für SABIX® R 691 FRNC CAT 6A C1 herunterladen

Fragen zu unseren Produkten?

Anwendung

Halogenfreie Industrial Gigabit Ethernet Leitung CAT 6A für den Einsatz in Maschinen und Industrieanlagen mit hohen Anforderungen an den Brandschutz.

Besondere Merkmale

halogenfrei
keine Brandweiterleitung
flammhemmend und selbstverlöschend
NF C 32-070 C1

Zusatzinformationen

auch als konfektionierte Leitung z.B. mit M12 / RJ45 Stecker möglich

Aufbau

Leiter	verzinnte Cu-Litze, feindrähtig
Isolierhülle	PE
Aderkennzeichnung	weiß mit Zahlen 1 - 4 (+ blau, orange, grün, braun)
Verseilung	paarweise mit PETP-Folie und Alu-Folie umbändert
Bewicklung	Vlies
Abschirmung	Alu-Folie und Geflecht aus verzinnten Cu-Runddrähten
Mantelmaterial	Spezial SABIX®
Mantelfarbe	grün (ähnlich RAL 6018)

Leiter

verzinnte Cu-Litze, feindrähtig

Isolierhülle

Aderkennzeichnung

weiß mit Zahlen 1 - 4 (+ blau, orange, grün, braun)

Verseilung

paarweise mit PETP-Folie und Alu-Folie umbändert

Bewicklung

Vlies

Abschirmung

Alu-Folie und Geflecht aus verzinnten Cu-Runddrähten

Mantelmaterial

Spezial SABIX®

Mantelfarbe

grün (ähnlich RAL 6018)

Technische Daten

Betriebsspitzenspannung	max. 350 V
Prüfspannung	Ader/Ader 1500 V Ader/Schirm 1200 V
Mindestbiegeradius	fest verlegt: 5 x d frei beweglich: 12 x d
Temperaturbereich	nicht bewegt: -40/+70°C bewegt: -30/+70°C
Wellenwiderstand	100Ω ± 10Ω, erfüllt die elektrischen und übertragungstechnischen Anforderungen bei Hochfrequenz in Anlehnung an EN 50288-10-2 (CAT 6A gemäß EN 50173-1)
Halogenfreiheit	gem. DIN VDE 0472 Teil 815 + IEC 60754-1
Brennverhalten	flammhemmend und selbstverlöschend nach IEC 60332-1 und EN 60332-1-2, keine Brandweiterleitung nach IEC 60332-3-25, EN 60332-3-25 und EN 50266-2-5 für Leitungsdurchmesser > 6 mm < 12 mm, NF C 32-070 C1
Rauchdichte	nach IEC 61034-1 und EN 61034-1, Lichtdurchlässigkeit > 60%
Flexibilität	gut
Schadstofffreiheit	gemäß RoHS-Richtlinie der Europäischen Union

Betriebsspitzenspannung

max. 350 V

Prüfspannung

Ader/Ader 1500 V

Ader/Schirm 1200 V

Mindestbiegeradius

fest verlegt: 5 x d

frei beweglich: 12 x d

Temperaturbereich

nicht bewegt: -40/+70°C

bewegt: -30/+70°C

Wellenwiderstand

100Ω ± 10Ω, erfüllt die elektrischen und übertragungstechnischen Anforderungen bei Hochfrequenz in Anlehnung an EN 50288-10-2 (CAT 6A gemäß EN 50173-1)

Halogenfreiheit

gem. DIN VDE 0472 Teil 815 + IEC 60754-1

Brennverhalten

flammhemmend und selbstverlöschend nach IEC 60332-1 und EN 60332-1-2, keine Brandweiterleitung nach IEC 60332-3-25, EN 60332-3-25 und EN 50266-2-5 für Leitungsdurchmesser > 6 mm < 12 mm, NF C 32-070 C1

Rauchdichte

nach IEC 61034-1 und EN 61034-1, Lichtdurchlässigkeit > 60%

Flexibilität

gut

Schadstofffreiheit

gemäß RoHS-Richtlinie der Europäischen Union
