SABIX® BL 446 C FRNC FTP

Halogenfreie flexible Datenleitung, paarverseilt mit Aluminium-Paar und Cu-Gesamtabschirmung

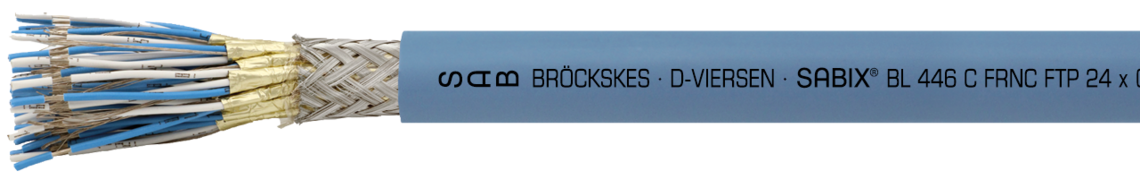

Aufdruck-Beispiel für SABIX® BL 446 C FRNC FTP 64462475: SAB BRÖCKSKES · D-VIERSEN · SABIX® BL 446 C FRNC FTP 24x(2x0,75mm²)ST - IEC 60332-3-22 - 300V DNV + GL CE und laufende Meterbedruckung

Aufdruck-Beispiel für SABIX® BL 446 C FRNC FTP 64462475: SAB BRÖCKSKES · D-VIERSEN · SABIX® BL 446 C FRNC FTP 24x(2x0,75mm²)ST - IEC 60332-3-22 - 300V DNV + GL CE und laufende Meterbedruckung

Anwendung

Halogenfreie flexible Datenleitung, paarverseilt mit Aluminium-Paar und Cu-Gesamtabschirmung, speziell für den Einsatz in der Schiffbauindustrie. Die geschirmte Leitung ist für Anwendungen nach der Hongkong Convention geeignet.

Besondere Merkmale

  • halogenfrei
  • asbestfrei
  • geschirmt, gute EMV-Eigenschaft
  • gute Übertragungseigenschaften und Nahnebensprechdämpfung
  • keine Brandweiterleitung
  • flammhemmend und selbstverlöschend
  • flexibel
  • für Anwendungen nach Hongkong Convention Inhaltsstoffe geprüft nach den Vorgaben der Hong Kong Convention (2009) der IMO
  • Approbationen: DNV•GL



Zusatzinformationen

Auf Wunsch möglich:

  • blanke Cu-Litzen
  • abweichende Aderkennzeichnung und Mantelfarbe

Aufbau

Leiter

verzinnte Cu-Litze nach IEC 60228, VDE 0295, Klasse 5

Isolierhülle

Spezial SABIX®

Aderkennzeichnung

≤ 0,25 mm² = DIN 47100

≥ 0,34 mm² = weiß, blau mit Aufdruck, Paarnummer

Verseilung

Adern weiß, blau paarig verseilt

Paarschirm

Alu-Folie

Verseilung

Paare gemeinsam in Lagen

Bewicklung

PETP-Folie

Abschirmung

Geflecht aus verzinnten Cu-Runddrähten

Bewicklung

PETP-Folie

Mantelmaterial

Spezial SABIX® SHF 1 Mischung nach IEC 60092-360

Mantelfarbe

taubenblau (RAL 5014)

Leiter

verzinnte Cu-Litze nach IEC 60228, VDE 0295, Klasse 5

Isolierhülle

Spezial SABIX®

Aderkennzeichnung

≤ 0,25 mm² = DIN 47100

≥ 0,34 mm² = weiß, blau mit Aufdruck, Paarnummer

Verseilung

Adern weiß, blau paarig verseilt

Paarschirm

Alu-Folie

Verseilung

Paare gemeinsam in Lagen

Bewicklung

PETP-Folie

Abschirmung

Geflecht aus verzinnten Cu-Runddrähten

Bewicklung

PETP-Folie

Mantelmaterial

Spezial SABIX® SHF 1 Mischung nach IEC 60092-360

Mantelfarbe

taubenblau (RAL 5014)

Technische Daten

Betriebsspitzenspannung

max. 300 V

Prüfspannung

Ader/Ader: 1500 V

Ader/Schirm: 1200 V

Mindestbiegeradius

fest verlegt: 5 x d

frei beweglich: 10 x d

Temperaturbereich

nicht bewegt: -40/+90 °C

bewegt: -30/+90 °C

Halogenfreiheit

nach IEC 60754-1 + VDE 0482-754-1

Brennverhalten

keine Brandweiterleitung nach IEC 60332-3-22 + VDE 0482-332-3-22 Cat. A.

Flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2

Korrosivität der Brandgase

IEC 60754-2 + VDE 0482-754-2 werden erfüllt - keine Entwicklung von korrosiven Brandgasen

Rauchdichte

nach IEC 61034 + VDE 0482-1034

Flexibilität

sehr gut

Schadstofffrei

gemäß RoHS-Richtlinie der Europäischen Union

Betriebsspitzenspannung

max. 300 V

Prüfspannung

Ader/Ader: 1500 V

Ader/Schirm: 1200 V

Mindestbiegeradius

fest verlegt: 5 x d

frei beweglich: 10 x d

Temperaturbereich

nicht bewegt: -40/+90 °C

bewegt: -30/+90 °C

Halogenfreiheit

nach IEC 60754-1 + VDE 0482-754-1

Brennverhalten

keine Brandweiterleitung nach IEC 60332-3-22 + VDE 0482-332-3-22 Cat. A.

Flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2

Korrosivität der Brandgase

IEC 60754-2 + VDE 0482-754-2 werden erfüllt - keine Entwicklung von korrosiven Brandgasen

Rauchdichte

nach IEC 61034 + VDE 0482-1034

Flexibilität

sehr gut

Abmessungen

Art.-Nr. Aderzahl x Querschnitt Außen-ø ± 10% Cu-Zahl Leitungsgewicht ca.
644602252 x (2 x 0,25)ST mm²6,2 mm27,8 kg/km53 kg/km Artikel anfragen
644608258 x (2 x 0,25)ST mm²10,1 mm84,5 kg/km150 kg/km Artikel anfragen
6446122512 x (2 x 0,25)ST mm²12,7 mm142,4 kg/km236 kg/km Artikel anfragen
644602342 x (2 x 0,34)ST mm²7,7 mm41,0 kg/km73 kg/km Artikel anfragen
644604344 x (2 x 0,34) ST mm²9,2 mm61,5 kg/km122 kg/km Artikel anfragen
644608348 x (2 x 0,34)ST mm²11,4 mm123,2 kg/km196 kg/km Artikel anfragen
6446123412 x (2 x 0,34)ST mm²14,9 mm190,8 kg/km303 kg/km Artikel anfragen
644604754 x (2 x 0,75)ST mm²11,3 mm124,7 kg/km182 kg/km Artikel anfragen
6446247524 x (2 x 0,75)ST mm²23,7 mm591,1 kg/km854 kg/km Artikel anfragen
6446198019 x (2 x 1,50)ST mm²25,1 mm779,7 kg/km1031 kg/km Artikel anfragen
Art.-Nr.
Aderzahl x Querschnitt
Außen-ø ± 10%
Cu-Zahl
Leitungsgewicht ca.
64460225
2 x (2 x 0,25)ST mm²
6,2 mm
27,8 kg/km
53 kg/km
64460825
8 x (2 x 0,25)ST mm²
10,1 mm
84,5 kg/km
150 kg/km
64461225
12 x (2 x 0,25)ST mm²
12,7 mm
142,4 kg/km
236 kg/km
64460234
2 x (2 x 0,34)ST mm²
7,7 mm
41,0 kg/km
73 kg/km
64460434
4 x (2 x 0,34) ST mm²
9,2 mm
61,5 kg/km
122 kg/km
64460834
8 x (2 x 0,34)ST mm²
11,4 mm
123,2 kg/km
196 kg/km
64461234
12 x (2 x 0,34)ST mm²
14,9 mm
190,8 kg/km
303 kg/km
64460475
4 x (2 x 0,75)ST mm²
11,3 mm
124,7 kg/km
182 kg/km
64462475
24 x (2 x 0,75)ST mm²
23,7 mm
591,1 kg/km
854 kg/km
64461980
19 x (2 x 1,50)ST mm²
25,1 mm
779,7 kg/km
1031 kg/km

Weitere Abmessungen und Farben auf Anfrage.
