GP 400 SC
400 Hz Versorgungsleitung - SingleCore - PUR
Aufdruck-Beispiel: SAB BRÖCKSKES · D-VIERSEN · GP 400 SC (50,0mm²+4x1,0mm²) 3400-0052 CE und laufende Meterbedruckung
Anwendung/Beschreibung
Für den Einsatz in flexiblen Applikationen, z. B. an mobilen GPUs, PIT-Systemen und als Verbindungsleitung zwischen Muffe und Stecker bei Trommelanwendungen.
Produktvorteile
- kapazitätsarme Isolation
- abriebfester PUR Mantel
- Steueradern symmetrisch verteilt
- kälteflexibel
- halogenfrei
- ölbeständig
- wetterbeständig
- mit Verschleißanzeige

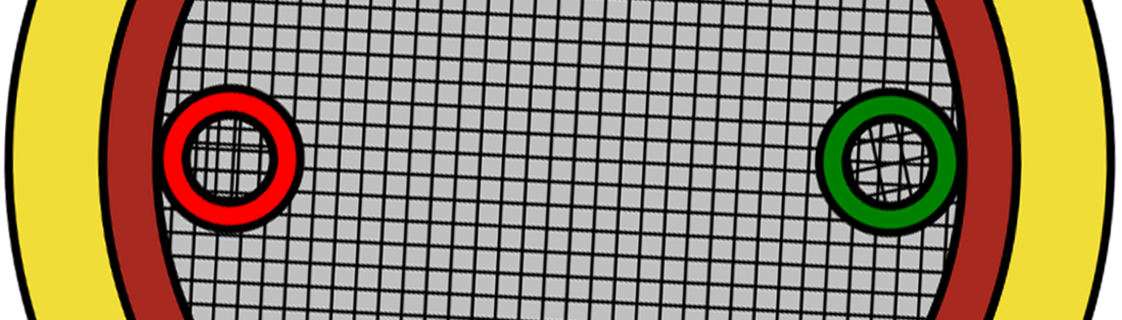

Konstruktion
| Leiter | Kupfer, verzinnt, feindrähtig nach IEC 60228 Klasse 5 |
|---|---|
| Isolierhülle | SABIX® |
| Aderkennzeichnung | Steueradern: rot, schwarz, grün, gelb Leitungsader: rot |
| Verseilung | Steueradern innerhalb der Leistugnsader |
| Mantelmaterial | PUR |
| Mantelfarbe | gelb |
Kupfer, verzinnt, feindrähtig nach IEC 60228 Klasse 5
SABIX®
Steueradern: rot, schwarz, grün, gelb
Leitungsader: rot
Steueradern innerhalb der Leistugnsader
PUR
gelb
Technische Daten
| Nennspannung | Uo/U 115/200 V |
|---|---|
| Max. zulässige Betriebsspannung | Uo/U 0,6/1 kV bei Verwendung aller Adern auf einem Potential |
| Prüfspannung | Ader/Ader 4000 V AC 50Hz |
| Mindestbiegeradius | fest verlegt: 4 x d frei beweglich: 6 x d |
| Temperaturbereich | nicht bewegt: -50/+90°C bewegt: -40/+90°C bei eingeschränkter Gebrauchsdauer: +110°C (7500 h) |
| Halogenfreiheit | nach IEC 60754-1 |
| Brennverhalten | Mantelmaterial: UL 94 V2 |
| Ölbeständigkeit | sehr gut - nach EN 50363-10-2 |
| Chemische Beständigkeit | gut gegen Säuren, Laugen, Lösungsmittel, Hydraulikflüssigkeiten, etc. |
| Wetterbeständigkeit | sehr gut - nach HD 605 (VDE 0276-605) |
| Salzwasserbeständigkeit | sehr gut - nach UL 1309 |
| Hydrolyse- und Mikrobenbeständigkeit | sehr gut - nach EN 50360-10-2 |
| MUD-Beständigkeit | sehr gut - nach EN 50396 |
| Mechanische Festigkeit | Eigenschaften des Außenmantels: - hohe Zugfestigkeit - hohe Ein- und Weiterreißfestigkeit - hohe Abriebfestigkeit - hohe Schlagzähigkeit - hohe Scherfestigkeit |
| Schadstofffrei | gemäß RoHS-Richtlinie der Europäischen Union |
Uo/U 115/200 V
Uo/U 0,6/1 kV
bei Verwendung aller Adern auf einem Potential
Ader/Ader 4000 V AC 50Hz
fest verlegt: 4 x d
frei beweglich: 6 x d
nicht bewegt: -50/+90°C
bewegt: -40/+90°C
bei eingeschränkter Gebrauchsdauer: +110°C (7500 h)
nach IEC 60754-1
Mantelmaterial: UL 94 V2
sehr gut - nach EN 50363-10-2
gut gegen Säuren, Laugen, Lösungsmittel, Hydraulikflüssigkeiten, etc.
sehr gut - nach HD 605 (VDE 0276-605)
sehr gut - nach UL 1309
sehr gut - nach EN 50360-10-2
sehr gut - nach EN 50396
Eigenschaften des Außenmantels:
- hohe Zugfestigkeit
- hohe Ein- und Weiterreißfestigkeit
- hohe Abriebfestigkeit
- hohe Schlagzähigkeit
- hohe Scherfestigkeit
gemäß RoHS-Richtlinie der Europäischen Union
Abmessungen
| Art.-Nr. |
Aderzahl x Querschnitt | Außen-ø ca. | Cu-Zahl |
Leitungs- gewicht ≈ |
Gleichstromwiderstand bei 20°C max. | |
|---|---|---|---|---|---|---|
| L34000052 | 1 x (50,0 mm² +4 x 1,0 mm²) | min. 16- max. 16,5 mm | 524,0 kg/km | 603 kg/km | 0,393 / 20,0 Ω/km | Artikel anfragen |
| L34000053 | 1 x (70,0 mm² + 4 x 1,0 mm²) | max. 17,5 mm | 739,2 kg/km | 792 kg/km | 0,277 / 20,0 Ω/km | Artikel anfragen |
| L34001521 | 1 x (70,0 mm² + 6 x 1,0 mm²) | max. 17,9 mm | 729,6 kg/km | 810 kg/km | 0,277 / 20,0 Ω/km | Artikel anfragen |
Querschnitt
gewicht ≈
bei 20°C max.
Weitere Abmessungen und Farben auf Anfrage.
