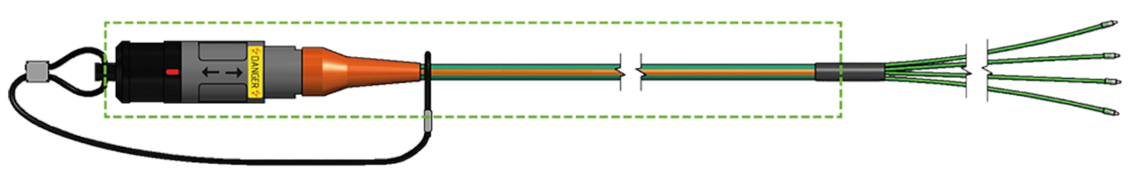

HV 4-Kanal Thermoelement in der High Temperature Ausführung Typ K

Anwendung/Beschreibung

HV-sichere Temperaturmessung bei Umgebungstemperaturen bis +200°C (z. B. im Aushärtungsprozess von imprägnierten Motorwicklungen)

Produktvorteile

  • temperaturfest bis +200°C
  • hochflexibel
  • geringer Kanaldurchmesser für engen Bauraum

Zusatzinformationen

Ausstellung eines HV Prüfzeugnis mit Verweis auf Chargennummer zwecks lückenloser Rückverfolgbarkeit.
Optional: Prüfung und Reparatur bereits eingesetzter Sensoren auf Anfrage.



SAB Kennzeichnung: Artikelnummer, Chargennummer

Leitungsdaten

Anschlussleitung

HV Thermoleitung Typ K HT

Isolation

PFA – grün und weiß

Paarmantel

PFA – grün nach RAL 6018

Innenmantel

FEP – blau nach RAL 5024

Außenmantel

Besilen®

Mantelfarbe

orange mit grünen Längsstreifen

Verseilung

paarverseilter Aufbau (zwecks EMV)

Außendurchmesser

ca. 4,4 mm

Spannungsfestigkeit

1000 V AC über Innenmantel

Temperaturbereich

nicht bewegt: -40°C / +220°C

bewegt: -25°C / +220°C

Anschlussleitung

HV Thermoleitung Typ K HT

Isolation

PFA – grün und weiß

Paarmantel

PFA – grün nach RAL 6018

Innenmantel

FEP – blau nach RAL 5024

Außenmantel

Besilen®

Mantelfarbe

orange mit grünen Längsstreifen

Verseilung

paarverseilter Aufbau (zwecks EMV)

Außendurchmesser

ca. 4,4 mm

Spannungsfestigkeit

1000 V AC über Innenmantel

Temperaturbereich

nicht bewegt: -40°C / +220°C

bewegt: -25°C / +220°C

Sensor

Thermopaar

4 x Typ K

Grenzabweichung

Klasse 1

Messstelle

blank oder elektrisch isoliert (1000 V)

Temperaturbereich Einzelkanal

-40°C / +250°C

Ansprechzeiten

auf Anfrage

Thermopaar

4 x Typ K

Grenzabweichung

Klasse 1

Messstelle

blank oder elektrisch isoliert (1000 V)

Temperaturbereich Einzelkanal

-40°C / +250°C

Ansprechzeiten

auf Anfrage

Steckverbinder

Lemo Redel Steckverbinder

mit oranger Knickschutztülle und schwarzer Schutzkappe, 8-polig, Code B

1000 V AC spannungsfest – IP 67 im gesteckten Zustand

Lemo Redel Steckverbinder

mit oranger Knickschutztülle und schwarzer Schutzkappe, 8-polig, Code B

1000 V AC spannungsfest – IP 67 im gesteckten Zustand

Prüfungen

Leitungsprüfung

über blauem Innenmantel im Wasserbad –

5000 V AC – 5 min – in Anlehnung an EN 50264-2-1

Sensorprüfung

Stückprüfung am konfektionierten Steckverbinder in Anlehnung an die Messgerätenorm 61010-1 sowie VDE-Angaben im hausinternen Kugelbad (Freigabe der Prüfeinrichtung durch VDE).

Überprüfung der Berührsicherheit nach außen – 3000 V/1 min AC

Leitungsprüfung

über blauem Innenmantel im Wasserbad –

5000 V AC – 5 min – in Anlehnung an EN 50264-2-1

Sensorprüfung

Stückprüfung am konfektionierten Steckverbinder in Anlehnung an die Messgerätenorm 61010-1 sowie VDE-Angaben im hausinternen Kugelbad (Freigabe der Prüfeinrichtung durch VDE).

Überprüfung der Berührsicherheit nach außen – 3000 V/1 min AC

Konfigurationsbeispiele

Art.-Nr. Anschluss-Leitungslänge Länge Kanal 1 Länge Kanal 2 Länge Kanal 3 Länge Kanal 4 Messspitze
T151-061-7373000 mm500 mm500 mm500 mm500 mmisoliert Artikel anfragen
T151-061-7363000 mm500 mm500 mm500 mm500 mmblank Artikel anfragen
Art.-Nr.
Anschluss-Leitungslänge
Länge Kanal 1
Länge Kanal 2
Länge Kanal 3
Länge Kanal 4
Messspitze
T151-061-737
3000 mm
500 mm
500 mm
500 mm
500 mm
isoliert
T151-061-736
3000 mm
500 mm
500 mm
500 mm
500 mm
blank

Gesamt- und Kanallängen individuell ausführbar.
