GPU Kabel-Zugentlastung

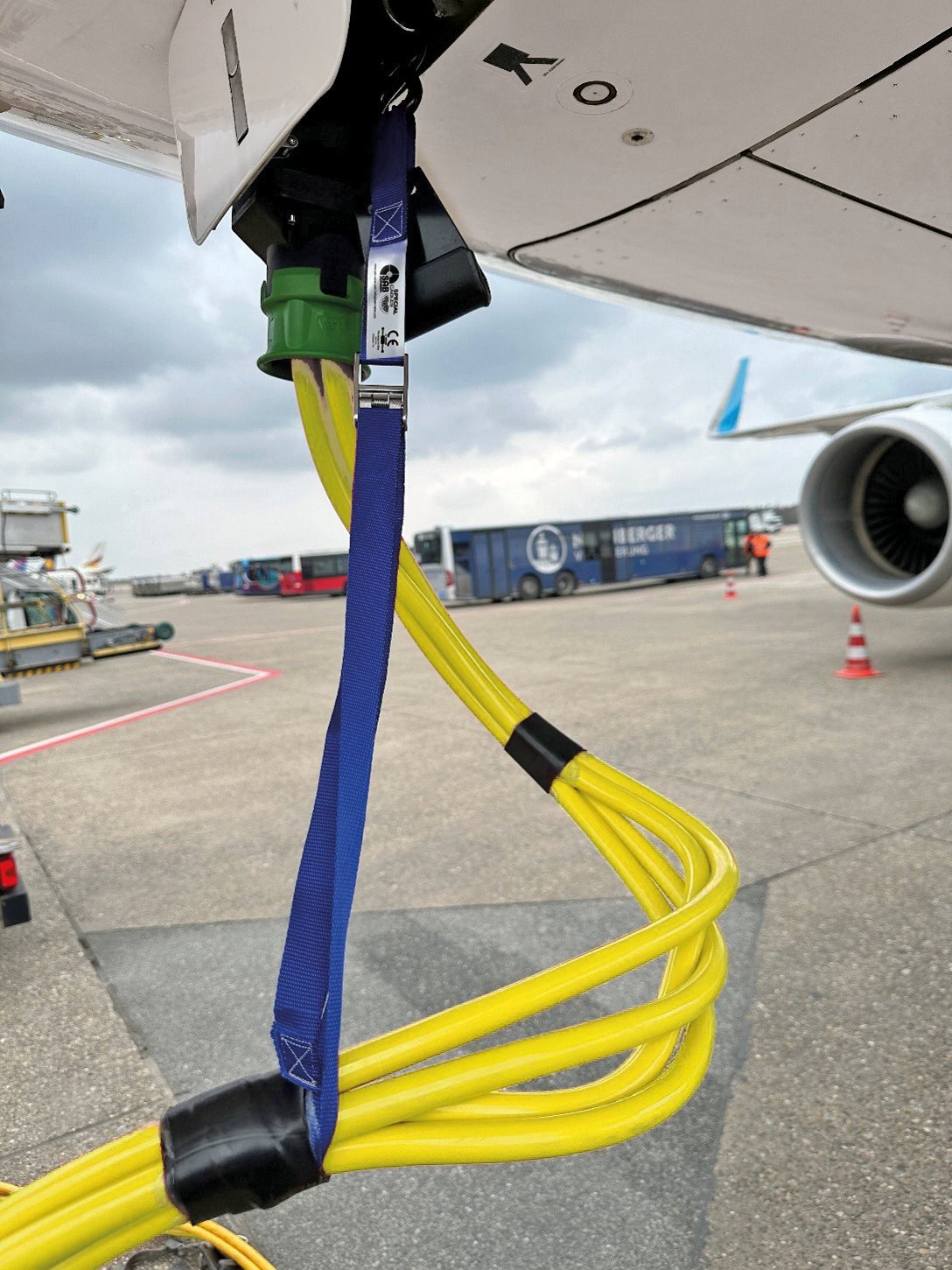

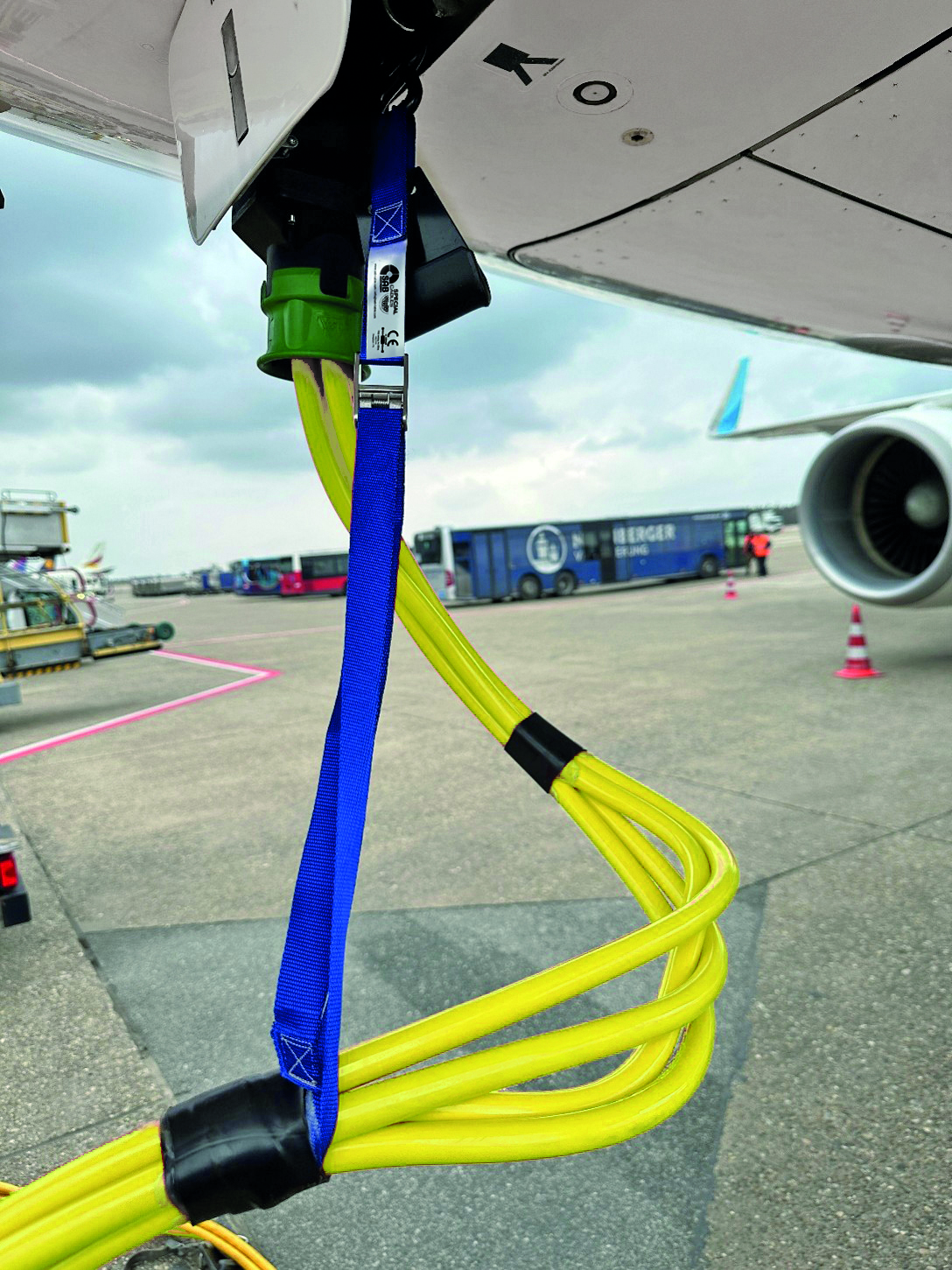

Die Zugentlastung dient als zuverlässige Sicherheitsmaßnahme, um ein unbeabsichtigtes Herausziehen des Kabels aus der Steckeraufnahme am Flugzeug zu verhindern. Sie kann einfach am Stecker eingehängt werden – entweder über einen Haken oder, bei bestimmten Flugzeugtypen wie B737/B757, über eine spezielle Kunststoffkralle.
Hauptmerkmale:
- Sicherer Halt durch die Kunststoffkralle, ohne das Flugzeug zu beschädigen
- Schnelle und unkomplizierte Montage
- Gurtklemme und Haken aus Edelstahl, korrosionsbeständig, auch bei Kontakt mit Enteisungsmitteln
- Gurtband mit flammhemmender Eigenschaft für erhöhte Sicherheit
Montageanleitung für die Zugentlastung mit Kunststoffkralle
Art.-Nr. S3400-9101-00000

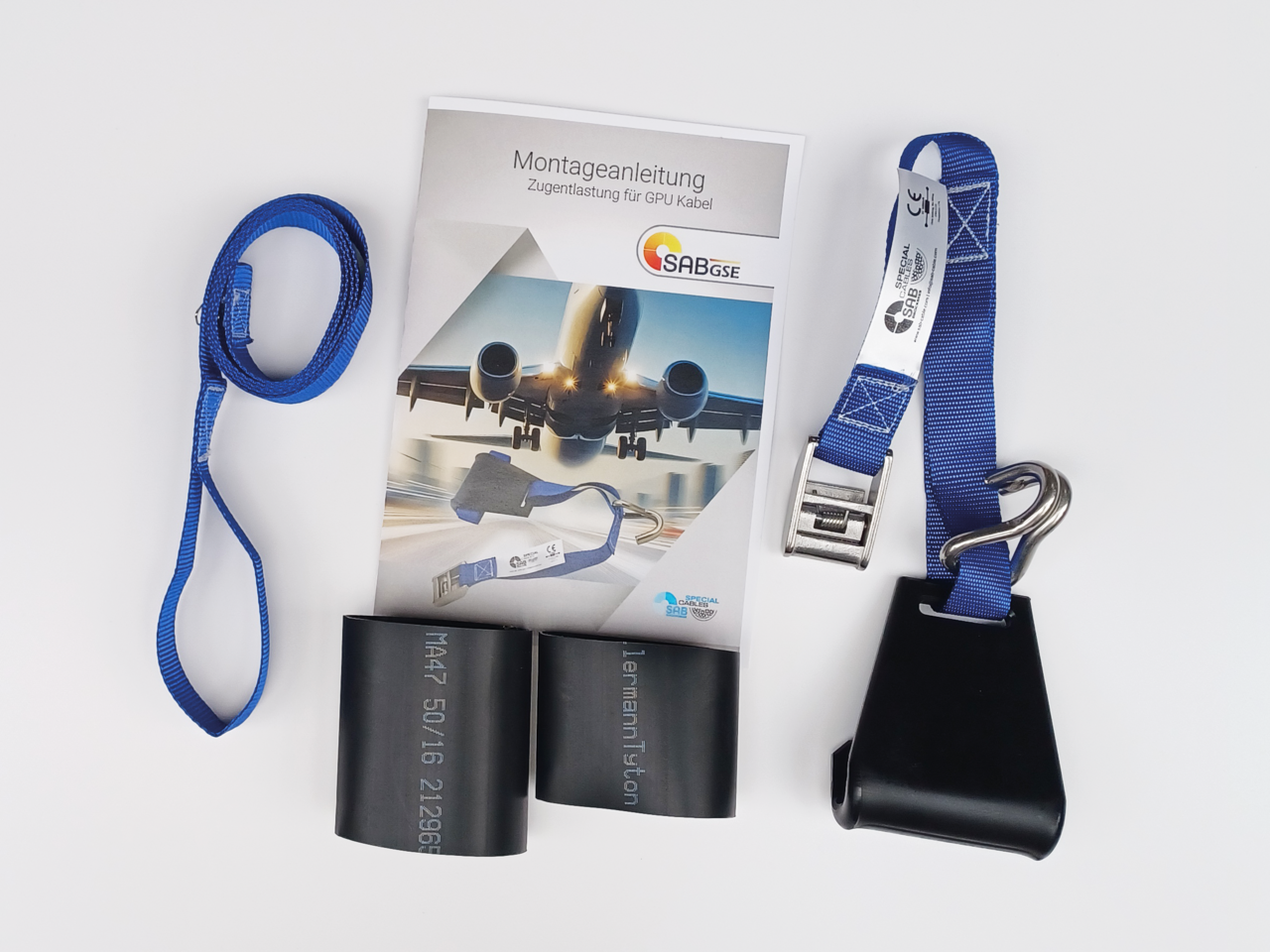

Lieferumfang
- Kunststoffkralle und Stahlhaken
- Gurtband mit Schlaufe
- 2 Schrumpfschläuche

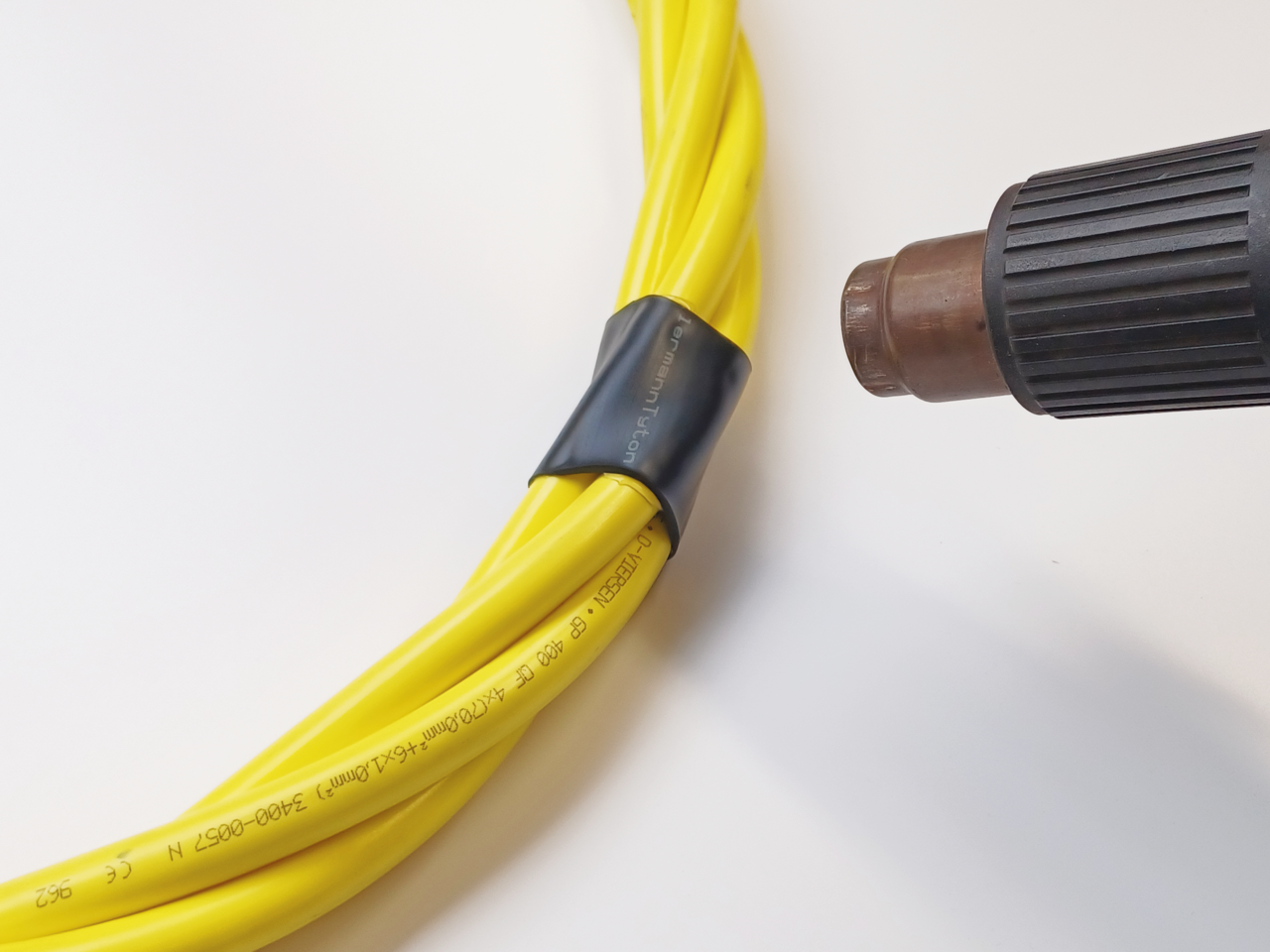

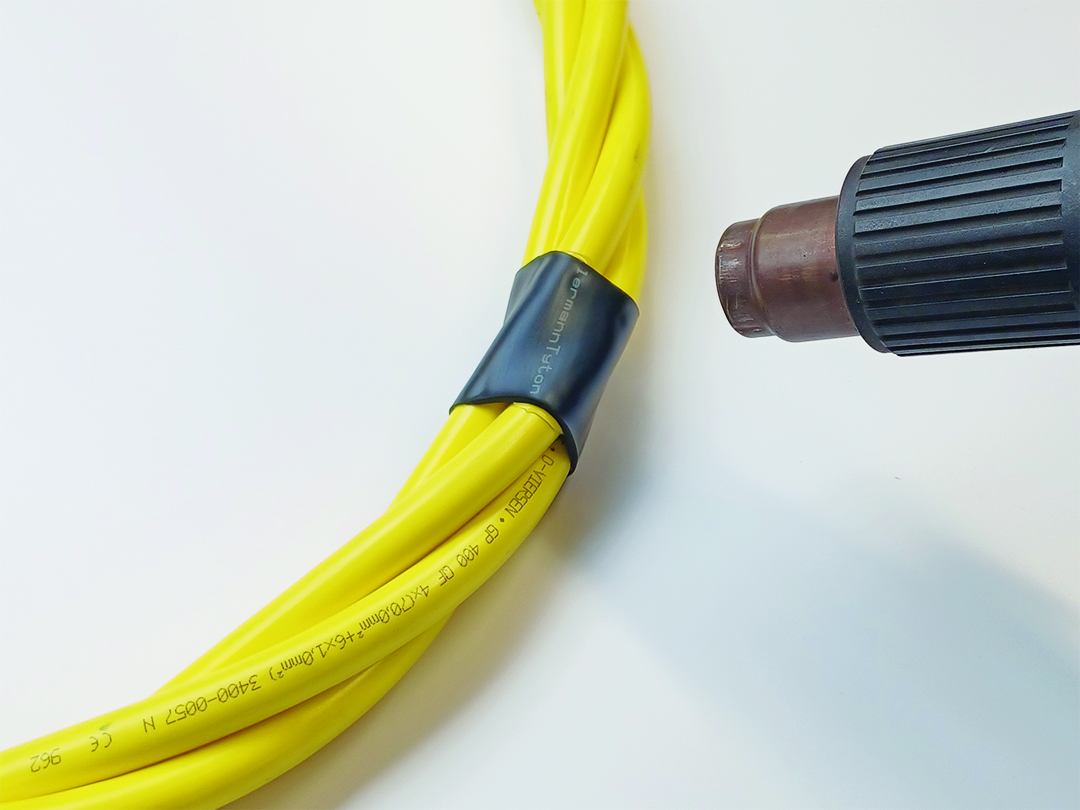

1. Schrumpfschlauch vorbereiten
Schieben Sie den kürzeren Schrumpfschlauch auf das Kabel an der Stelle, an der die Zugentlastung montiert werden soll (in der Regel etwa 1 Meter vom Stecker entfernt). Schrumpfen Sie den Schlauch anschließend mit einem Industrie-Heißluftfön.

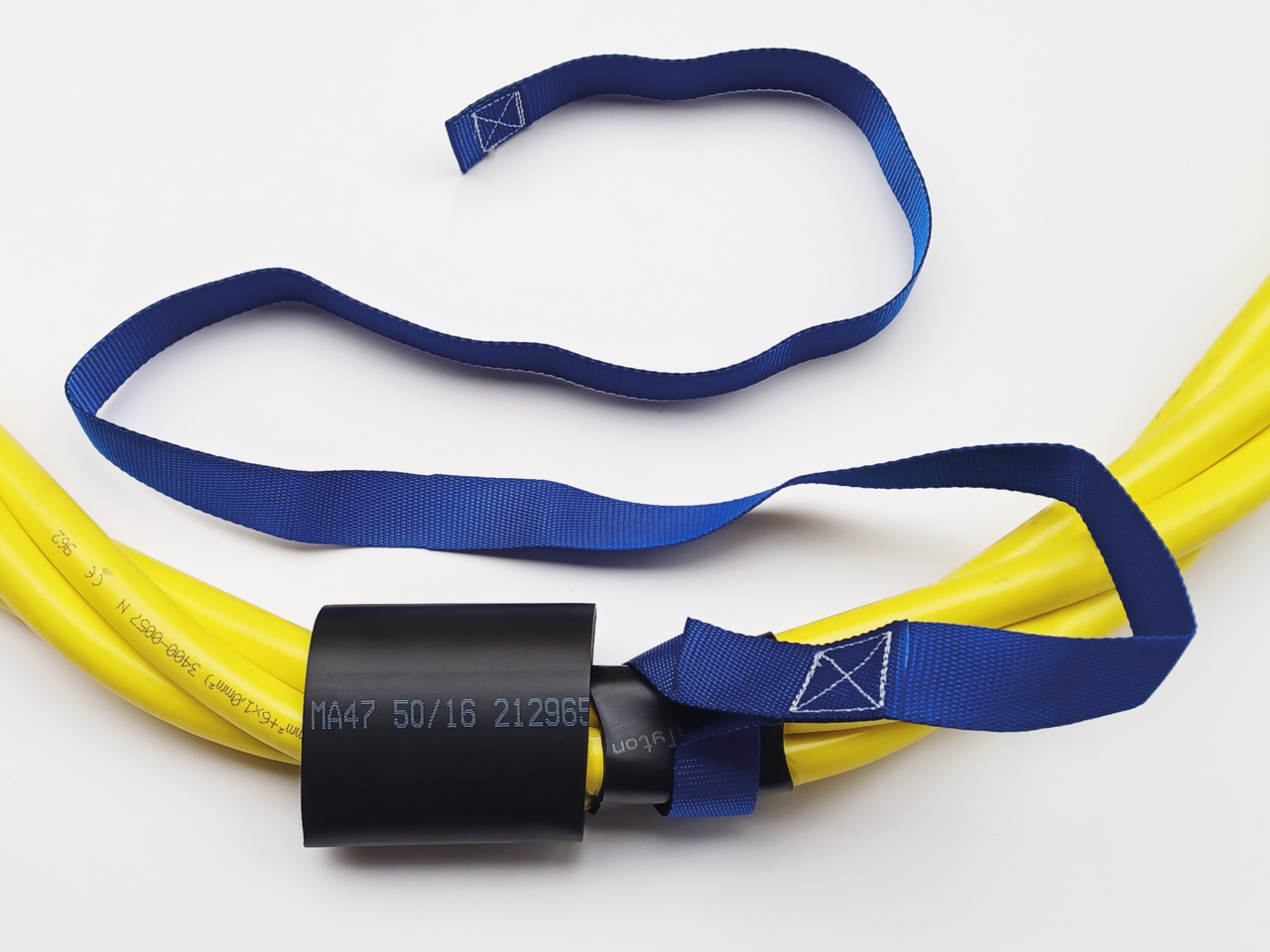

2. Gurt mit Schlaufe befestigen
Führen Sie das Gurtband durch die Schlaufe und ziehen Sie es auf dem Schrumpfschlauch fest.

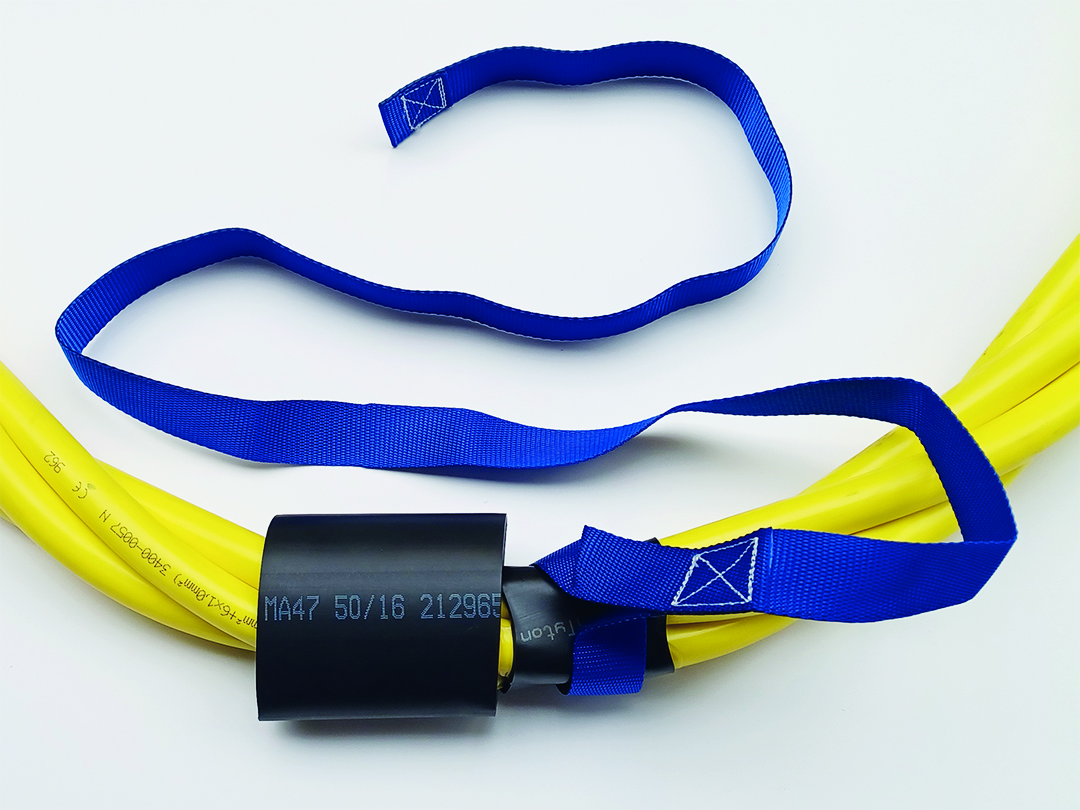

3. Schlaufe fixieren
Schieben Sie den größeren Schrumpfschlauch über die Schlaufe und schrumpfen Sie ihn ebenfalls mit dem Heißluftfön. Die Schlaufe ist nun sicher fixiert.
4. Zugentlastung einsatzbereit
Führen Sie das lose Ende des Gurts durch die Edelstahl-Gurtklemme. Die Zugentlastung ist jetzt einsatzbereit.
Haben Sie noch Fragen zu unseren Produkten? Ihr direkter Draht zum SAB-Team
Montageanleitung für Zugentlastungshaken
Art.-Nr. S3400-9100-00000

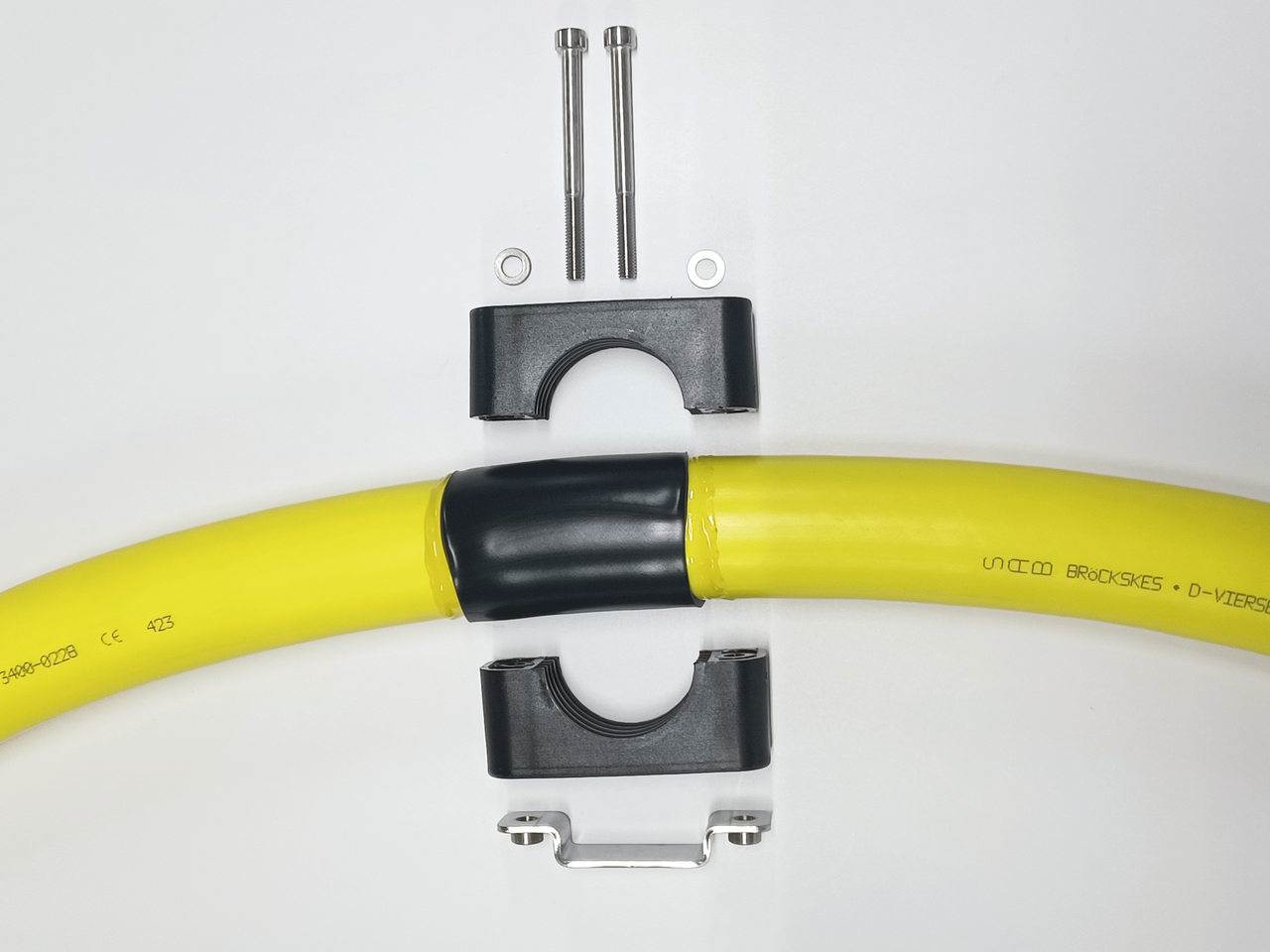

1. Vorbereitung der Komponenten
Bringen Sie die Zugentlastungsklemme des Systems S3400-9100-00000 bei Bedarf auch an bereits konfektionierten Kabeln an.

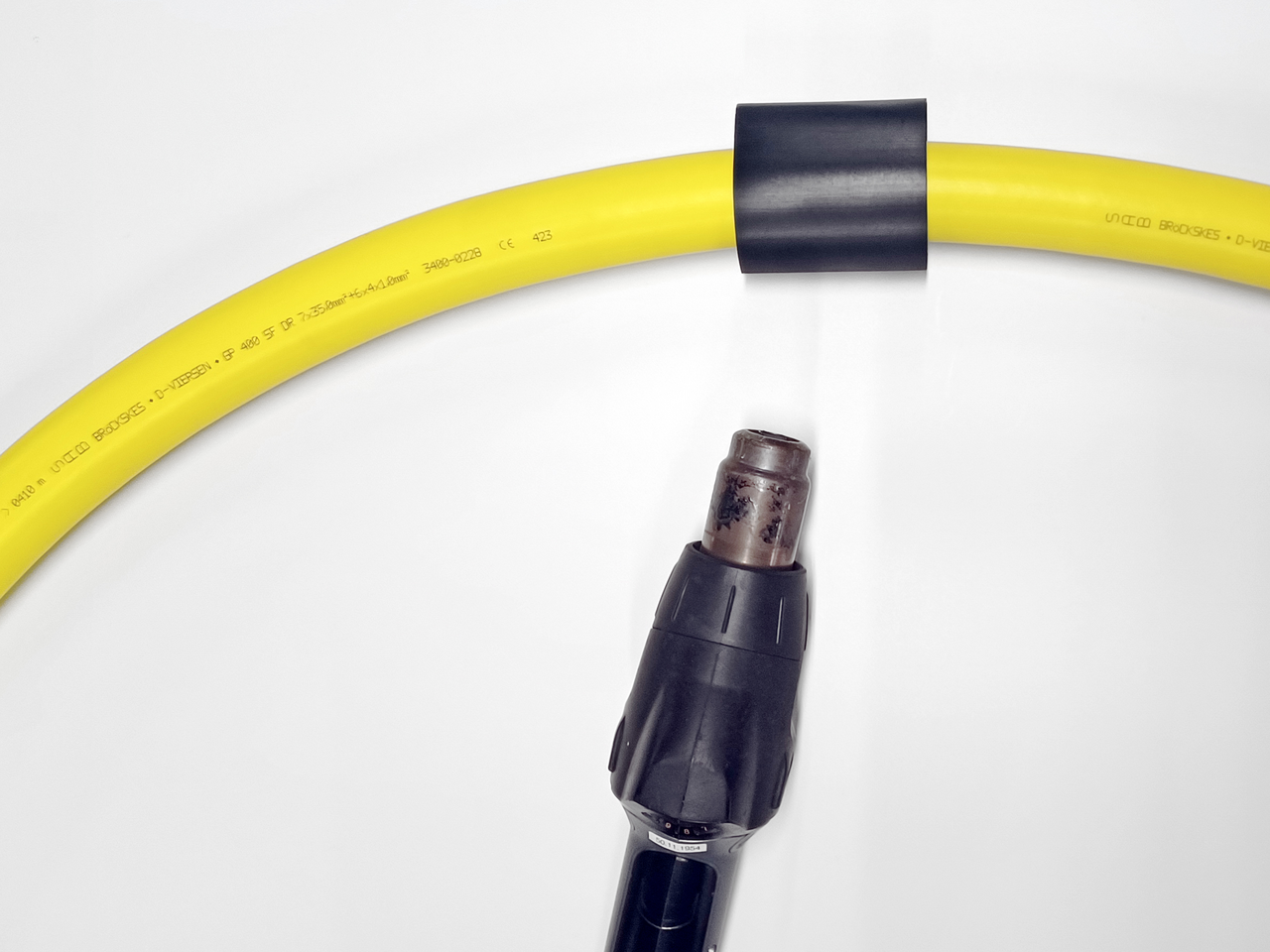

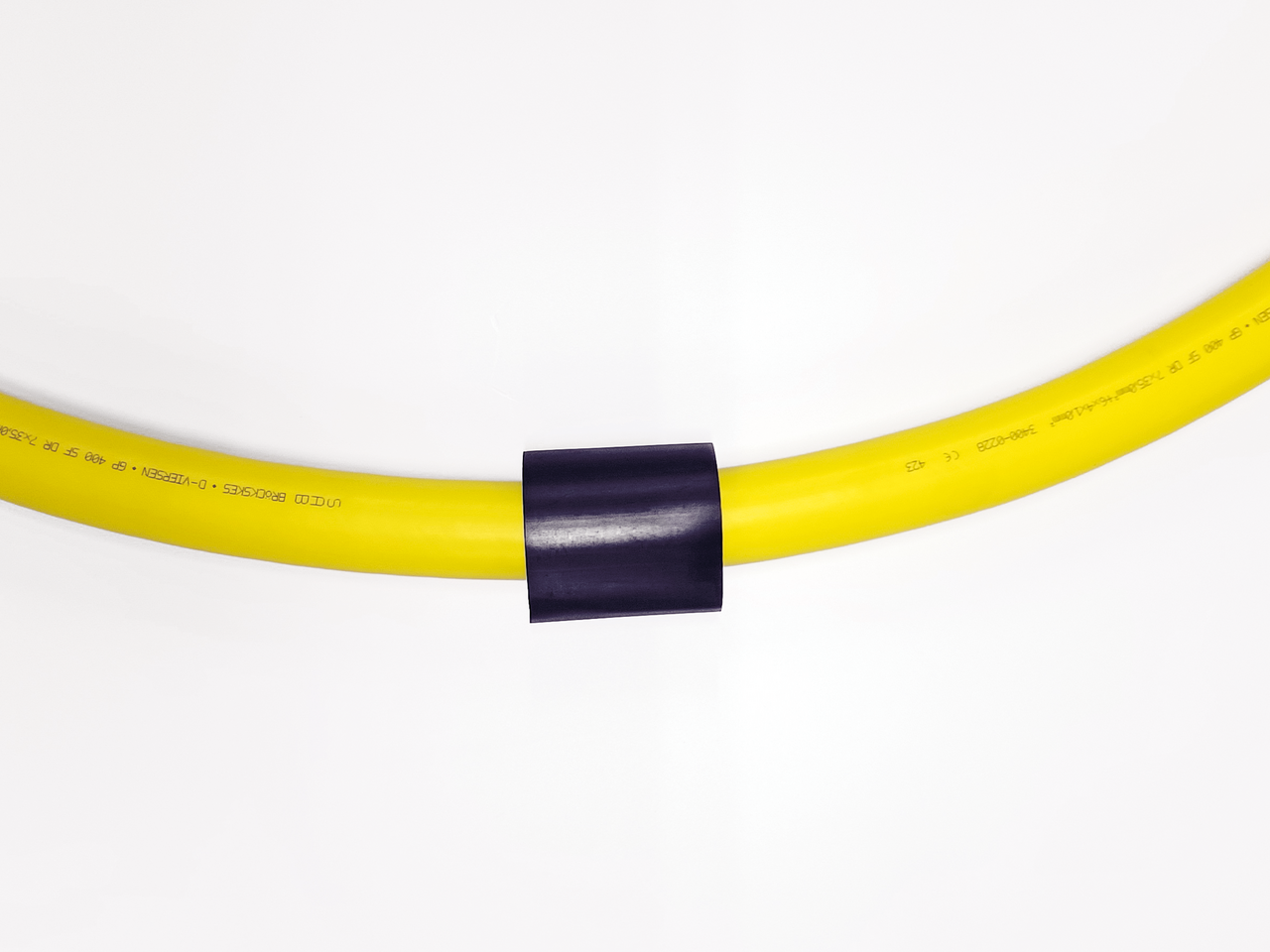

2. Schutz des Kabels
Wenn das Kabel bereits mit einem Gerät verbunden ist, bringen Sie an der vorgesehenen Position ein selbstverschließendes Klebeband oder ein geeignetes Isolierband auf. Ansonsten montieren Sie den beigefügten Wärmeschrumpfschlauch.
3. Schrauben und Unterlegscheiben
Setzen Sie anschließend die Unterlegscheiben auf die Schrauben auf.

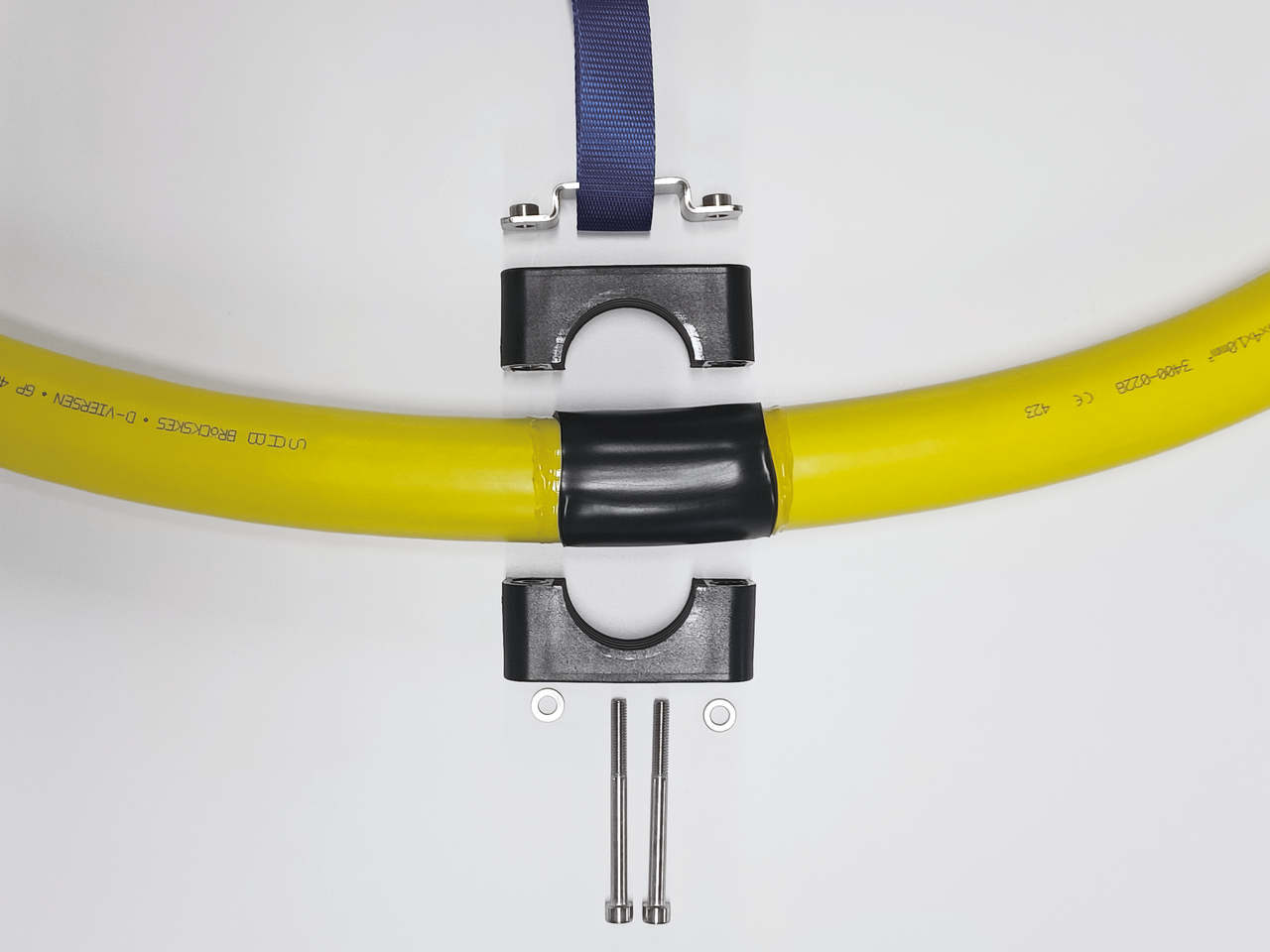

4. Einfädeln des Zugentlastungsbandes
Führen Sie das Zugentlastungsband durch die Metall-Haltebügel.
5. Positionierung der Kabelklemme
Positionieren Sie die Kabelklemme mittig auf dem vorbereiteten Bereich / Klebeband.
6. Einsetzen und Fixieren der Schrauben
Führen Sie die Schrauben von der Kunststoffseite aus in die dafür vorgesehenen Bohrungen und befestigen Sie diese leicht.

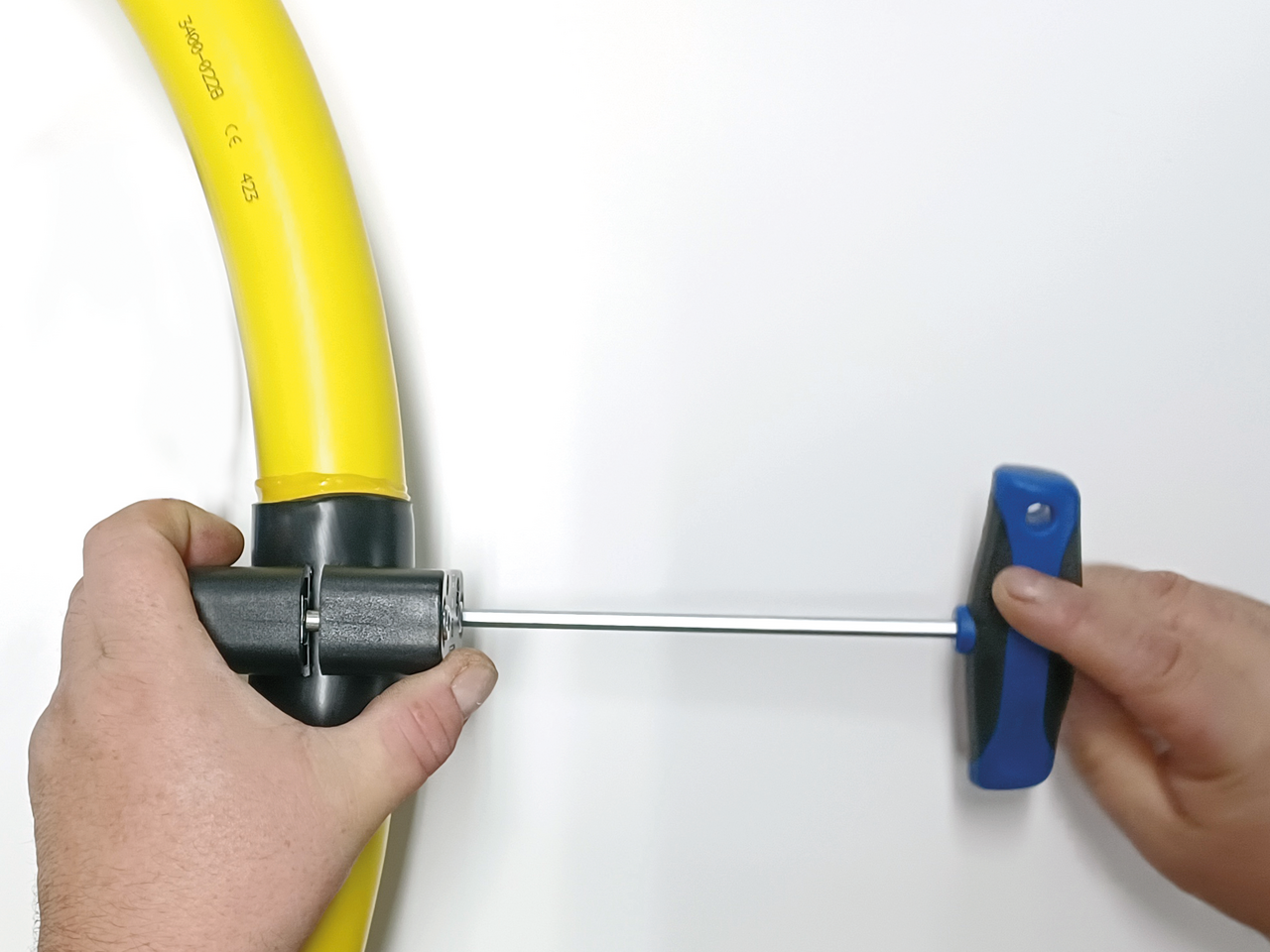

7. Festziehen mit definiertem Drehmoment (7 Nm)
Ziehen Sie die Schraubverbindung mit dem empfohlenen Anzugsdrehmoment von 7 Nm fest. [Inbusschlüssel 5,0 mm]

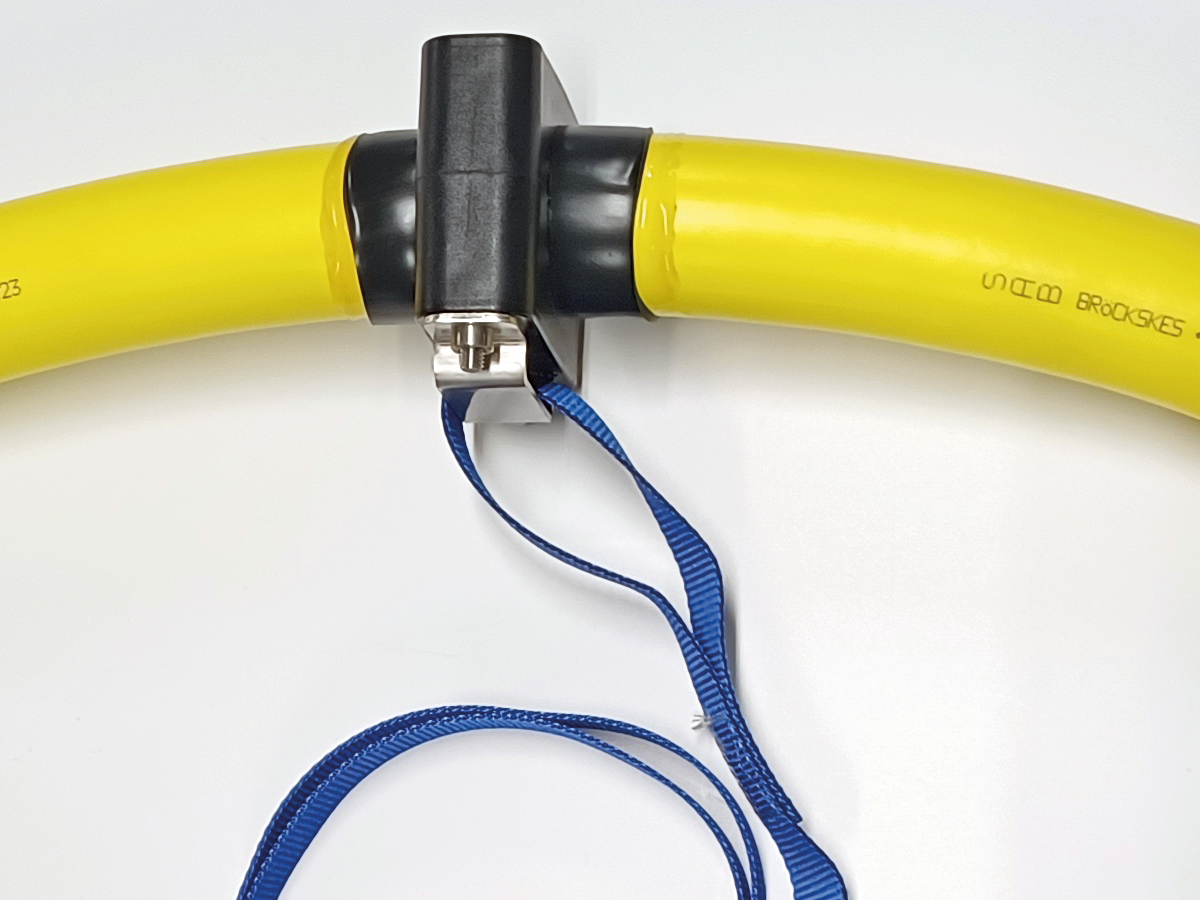

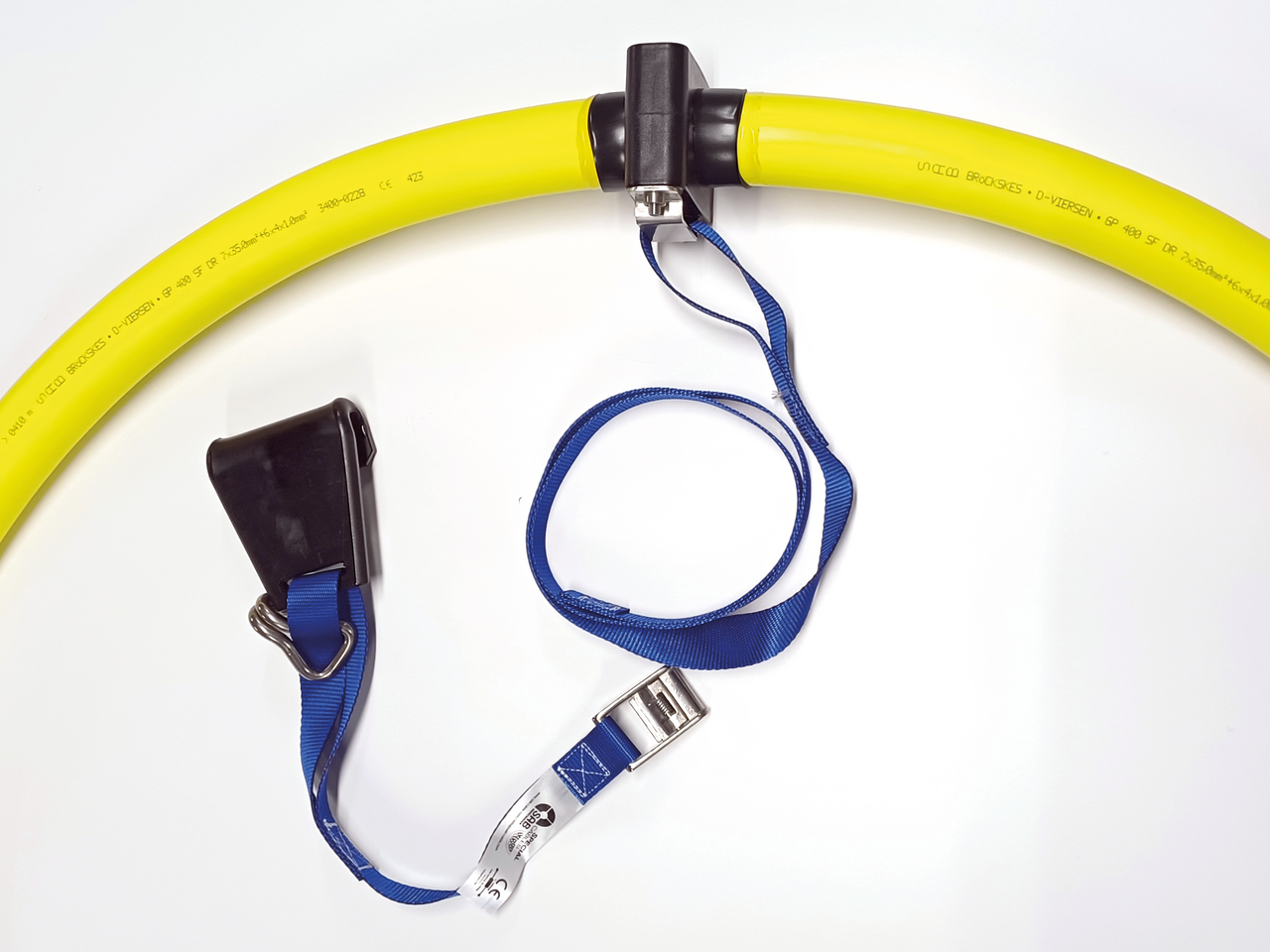

8. Finale Funktions- und Sitzkontrolle
Überprüfen Sie abschließend den festen Sitz der Kabelklemme und des Zugentlastungsbandes.
