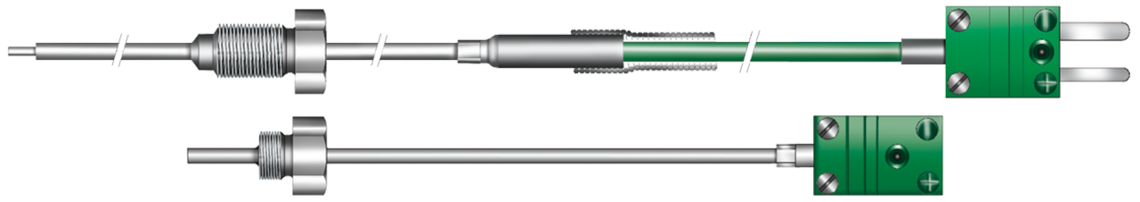

Einschraub-Thermoelement
Anwendung/Beschreibung
Einschraub-Thermoelemente werden zur zuverlässigen Temperaturmessung in industriellen Anwendungen eingesetzt, insbesondere an Motorprüfständen und zur Abgastemperaturmessung am Krümmer. Als robuste Einschraub-Temperaturfühler mit Thermopaaren vom Typ K oder Typ J ermöglichen sie präzise und schnell ansprechende Messungen unter anspruchsvollen Betriebsbedingungen.
Durch das Einschraubgewinde lassen sich die Thermoelemente dauerhaft, druckdicht und vibrationsbeständig in den Prozess integrieren. Der geringe Manteldurchmesser sorgt für kurze Ansprechzeiten, während ein optionales Verstärkungsrohr die mechanische Stabilität erhöht. Je nach Einsatzanforderung sind die Einschraub-Thermoelemente mit oder ohne Knickschutz erhältlich.
Die abgeschirmte FEP-Anschlussleitung ist temperaturbeständig bis 180 °C und bietet sowohl mechanischen Schutz als auch eine zuverlässige Abschirmung gegen elektromagnetische Störeinflüsse. Die Einschraub-Thermoelemente sind kundenspezifisch konfigurierbar, unter anderem hinsichtlich Thermopaar-Typ, Messspitzenausführung, Mantel- und Verstärkungsrohrdurchmesser, Gewinde, Einbau- und Nennlänge sowie Anschlussleitung und Anschlussende.
Produktvorteile
- Sichere Prozessintegration durch Einschraubgewinde für druckdichte und vibrationsbeständige Montage
- Schnelle Ansprechzeiten dank geringer Manteldurchmesser für dynamische Temperaturmessungen
- Hohe mechanische Stabilität durch optionales Verstärkungsrohr und wahlweise mit oder ohne Knickschutz
- Zuverlässige Signalübertragung durch abgeschirmte FEP-Anschlussleitung mit Temperaturbeständigkeit bis 180 °C
- Individuell konfigurierbar in Thermopaar-Typ, Messspitze, Abmessungen, Gewinde, Anschlussleitung und Anschlussende
Zusatzinformationen
Auch erhältlich als Type T !
Technische Daten
| Thermopaar | Folgende Thermopaar-Typen können je nach Einsatzzweck gewählt werden: - 1 x Typ J - 1 x Typ K - andere Thermopaare - nach Kundenanforderung |
|---|---|
| Ausführungsarten der Messspitze | - Klasse 1, Form A, isolierte Messspitze - Klasse 1, Form B, verschweißte Messspitze |
| Knickschutz hinter Hülse | - mit Knickschutz - ohne Knickschutz |
| Manteldurchmesser | - 1,5 mm - 3,0 mm - 4,5 mm - 6,0 mm - andere Manteldurchmesser nach Kundenanforderung |
| Verstärkungsrohrdurchmesser | - ohne - 3,0 mm - andere Längen in mm - nach Kundeanforderung |
| Mantelwerkstoff | - 1.4541 (+800°C) - 2.4816 (+1100°C) - andere Mantelwerkstoffe - nach Kundenanforderungen |
| Nennlänge | Kann nach Kundenwunsch frei gewählt und in mm angegeben werden. |
| Einbaulänge | Kann nach Kundenwunsch frei gewählt und in mm angegeben werden. |
| Gewinde | Kann nach Kundenwunsch frei gewählt wie z.B. M6, M8, M10, G1/2 und in mm angegeben werden. |
| Verschraubung | Kann nach Kundenwunsch frei gewählt und in mm angegeben werden. |
| Anschlussleitung | - Thermoleitung 2 x 0,22 mm² (FEP / C / FEP) - Thermoleitung 2 x 0,22 mm² (FEP / FEP) - andere Anschlussleitungen - nach Kundenanforderung |
| Anschlussleitungslänge | - 0,5 m - 1,0 m - 1,5 m - 2,0 m - 3,0 m - 5,0 m - 10,0 m - andere Längen - nach Kundenanforderungen |
| Anschlussende | - Miniaturstecker - Miniaturkupplung - Standardstecker - Standardkupplung - freie Enden in mm - nach Kundenanforderung - andere Anschlussenden |
| Auf Wunsch möglich | mit Chargenzeugnis und Chargenkennzeichnung |
Folgende Thermopaar-Typen können je nach Einsatzzweck gewählt werden:
- 1 x Typ J
- 1 x Typ K
- andere Thermopaare - nach Kundenanforderung
- Klasse 1, Form A, isolierte Messspitze
- Klasse 1, Form B, verschweißte Messspitze
- mit Knickschutz
- ohne Knickschutz
- 1,5 mm
- 3,0 mm
- 4,5 mm
- 6,0 mm
- andere Manteldurchmesser nach Kundenanforderung
- ohne
- 3,0 mm
- andere Längen in mm - nach Kundeanforderung
- 1.4541 (+800°C)
- 2.4816 (+1100°C)
- andere Mantelwerkstoffe - nach Kundenanforderungen
Kann nach Kundenwunsch frei gewählt und in mm angegeben werden.
Kann nach Kundenwunsch frei gewählt und in mm angegeben werden.
Kann nach Kundenwunsch frei gewählt wie z.B. M6, M8, M10, G1/2 und in mm angegeben werden.
Kann nach Kundenwunsch frei gewählt und in mm angegeben werden.
- Thermoleitung 2 x 0,22 mm² (FEP / C / FEP)
- Thermoleitung 2 x 0,22 mm² (FEP / FEP)
- andere Anschlussleitungen - nach Kundenanforderung
- 0,5 m
- 1,0 m
- 1,5 m
- 2,0 m
- 3,0 m
- 5,0 m
- 10,0 m
- andere Längen - nach Kundenanforderungen
- Miniaturstecker
- Miniaturkupplung
- Standardstecker
- Standardkupplung
- freie Enden in mm - nach Kundenanforderung
- andere Anschlussenden
mit Chargenzeugnis und Chargenkennzeichnung
Konfigurationsbeispiele
| Art.-Nr. | Typ | Außen-ø | Gewinde | Einbaulänge | Fühlerlänge | Gewindelänge | Leitung | Leitungslänge | Anschlussende | |
|---|---|---|---|---|---|---|---|---|---|---|
| T848-058-794 | Typ K | 1,50 mm | M6 | 20 mm | 13 mm | 7 mm | 2 x 0,22 mm² FEP/C/FEP | 2000 mm | Miniaturstecker | Artikel anfragen |
| T848-059-408 | Typ K | 1,50 mm | M8 | 20 mm | 13 mm | 7 mm | 2 x 0,22 mm² FEP/C/FEP | 2000 mm | Miniaturstecker | Artikel anfragen |
| T848-058-437 | Typ K | 3,00 mm | M6 | 25 mm | 60 mm | 8 mm | 2 x 0,22 mm² FEP/C/FEP | 500 mm | Miniaturstecker | Artikel anfragen |
| T848-046-828 | Typ K | 3,00 mm | M10 | 25 mm | 156 mm | 10 mm | 2 x 0,22 mm² FEP/C/FEP | 500 mm | Miniaturstecker | Artikel anfragen |
Weitere Konfigurationen auf Anfrage möglich.
