Hochvolt-Messleitung mit erhöhter Berührsicherheit

HV-Messleitung mit erhöhter Berührsicherheit

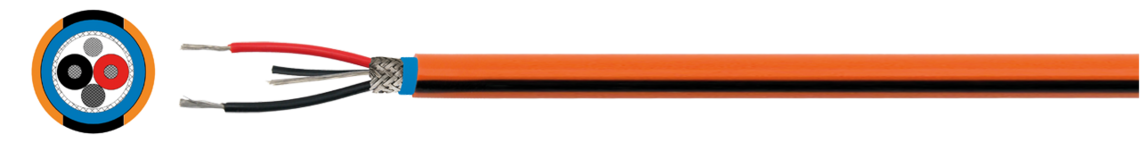

Aufdruck-Beispiel für HV-Messleitung 38339800: SAB BRÖCKSKES · D-VIERSEN · HV-Messleitung (2 x 0,25 mm²) CE

Datenblatt für Hochvolt-Messleitung mit erhöhter Berührsicherheit herunterladen

Anwendung

Hochvolt-Messleitung für ein berührungssicheres Messen & Prüfen im HV-Umfeld der E-Mobilität

Die HV-Messleitung wird im Bereich der Entwicklung von E-Fahrzeugen dort eingesetzt, wo berührungssicheres Prüfen & Messen von bis zu 1800 V DC Betriebsspannung und Applizieren im Hochvoltumfeld der Elektromobilität stattfindet. Beispielhafte Einsatzgebiete sind HV-Leistungselektronik, HV-Batterien, Elektromotoren, Wechselrichter, etc.. Hochvolt-Messleitungen kommen am Pfrüfstand und in Versuchsfahrzeugen zum Einsatz.

Besondere Merkmale

temperaturbeständig bis +150 °C (bis zu 3000 Stunden)
hohe flexibel
extreme Verschleißfestigkeit
leichte Konfektionierbarkeit

Zusatzinformationen

Auf Wunsch auch als konfektionierte Messleitung mit angeschlossenen Laborsteckern zum Spannungsabgriff an HV-Komponenten möglich.

Aufbau

Leiter	verzinnte Cu-Litze, feinstdrähtig
Isolierhülle	FEP
Aderkennzeichnung	schwarz und rot
Verseilung	in Lagen mit verzinnter Cu-Beilauflitze, AWG 24
Abschirmung	Alu-Folie und ein Geflecht aus verzinnten Cu-Runddrähten
Innenmantel	FEP, Farbe: himmelblau
Mantelmaterial	PUR
Mantelfarbe	orange mit schwarzen Längsstreifen

Leiter

verzinnte Cu-Litze, feinstdrähtig

Isolierhülle

FEP

Aderkennzeichnung

schwarz und rot

Verseilung

in Lagen

mit verzinnter Cu-Beilauflitze, AWG 24

Abschirmung

Alu-Folie und ein Geflecht aus verzinnten Cu-Runddrähten

Innenmantel

FEP, Farbe: himmelblau

Mantelmaterial

PUR

Mantelfarbe

orange mit schwarzen Längsstreifen

Technische Daten

Berührsicherheit	1000 V DC über dem blauen Innenmantel
Prüfspannung	5000 V AC über dem blauen Innenmantel
Betriebsspannung	Ader/Ader 1800 V DC
Prüfspannung	Ader/Ader 5000 V AC Ader/Schirm 5000 V AC
Mindestbiegeradius	fest verlegt: 5 x d frei beweglich: 10 x d
Temperaturbereich	nicht bewegt: -50/+125 °C bewegt: -40/+125 °C +150 °C (bis zu 3000 h)
Temperaturbereich der Adern	bis +180 °C (kurzzeitig bis +205 °C)
Ölbeständigkeit	sehr gut - TMPU nach EN 50363-10-2 + VDE 0207-363-10-2
Schadstofffrei	gemäß RoHS-Richtlinie der Europäischen Union

Berührsicherheit

1000 V DC über dem blauen Innenmantel

Prüfspannung

5000 V AC über dem blauen Innenmantel

Betriebsspannung

Ader/Ader 1800 V DC

Prüfspannung

Ader/Ader 5000 V AC

Ader/Schirm 5000 V AC

Mindestbiegeradius

fest verlegt: 5 x d

frei beweglich: 10 x d

Temperaturbereich

nicht bewegt: -50/+125 °C

bewegt: -40/+125 °C

+150 °C (bis zu 3000 h)

Temperaturbereich der Adern

bis +180 °C (kurzzeitig bis +205 °C)

Ölbeständigkeit

sehr gut - TMPU

nach EN 50363-10-2 + VDE 0207-363-10-2

Schadstofffrei

gemäß RoHS-Richtlinie der Europäischen Union
